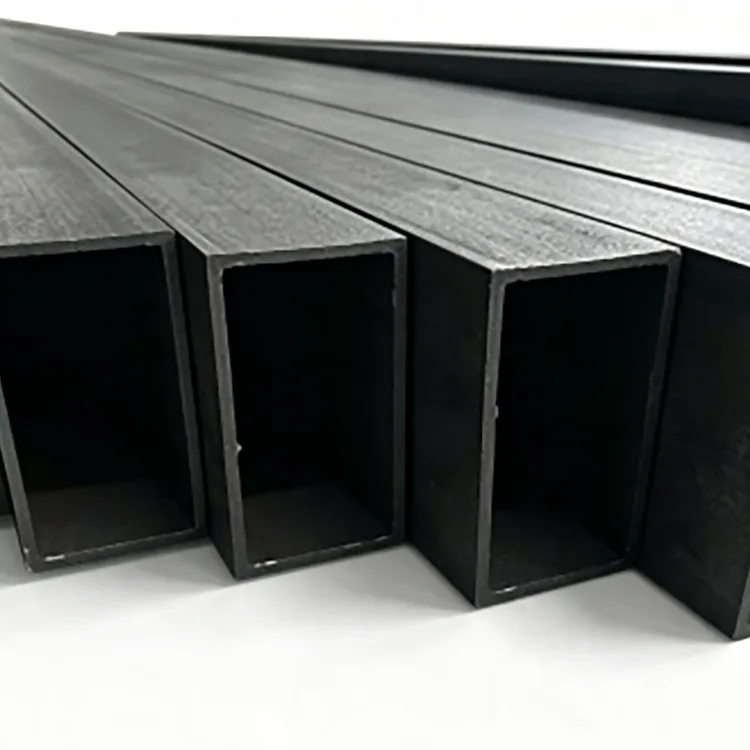

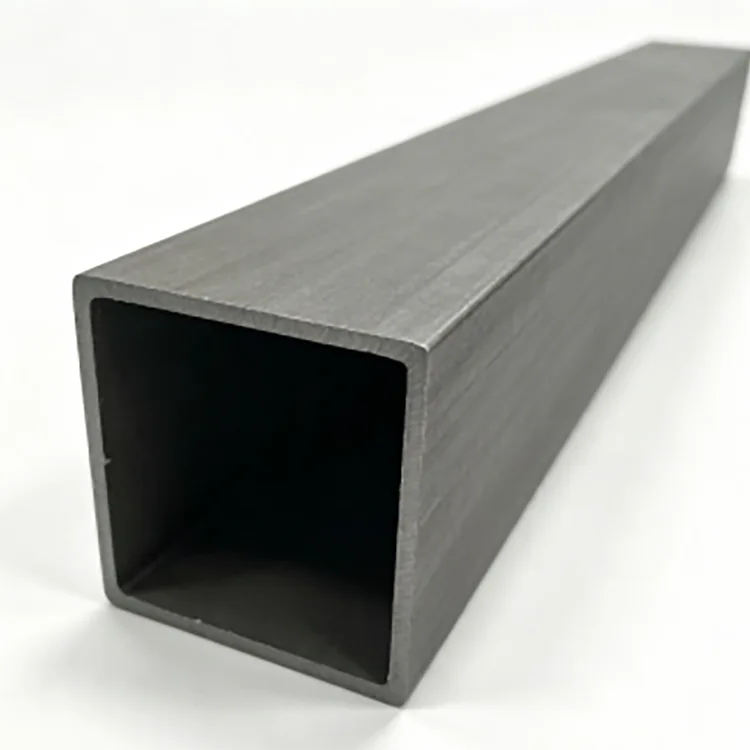

प्रेसिजन स्टील राइट-एंगल ट्यूब

प्रेसिजन स्टिल राइट-एंगल ट्यूब अनुप्रयोगहरूको लागि विकसित गरिएको छ जहाँ परम्परागत वर्ग वा आयताकार ट्यूबको ज्यामिति अन्तिम सम्मेलनको लागि पर्याप्त सही छैन।

देखिने गोलाकार कुनाको सट्टा, परिभाषित 90° कुना प्रोफाइल सिर्जना गर्न खण्ड बनाइएको छ। यसले छेउछाउका खण्डहरू पङ्क्तिबद्ध गर्न, सीधा भिजुअल रेखाहरू कायम राख्न, र निर्मित फ्रेमहरूको समाप्त आयामहरू नियन्त्रण गर्न सजिलो बनाउँछ।

यो ट्यूब Q235B वा Q355B कार्बन स्टीलबाट प्रगतिशील चिसो गठन, उच्च-फ्रिक्वेन्सी वेल्डिङ, साइजिङ, सीधा, र सटीक काट्ने माध्यमबाट उत्पादन गरिन्छ। निर्माण प्रक्रियाले कुनाको ज्यामिति, पर्खाल-मोटाई स्थिरता, सीधापन, र आयामी नियन्त्रणमा मात्र एक मानक खोक्रो खण्ड उत्पादन गर्नुको सट्टा फोकस गर्दछ।

इनडोर संरचनात्मक फ्रेमहरू, उपकरण आधारहरू, प्रदर्शन संरचनाहरू, र्याकहरू, विभाजनहरू, र सजावटी स्टिलवर्कको लागि, यो प्रोफाइलले निर्माणको समयमा आवश्यक फिटिंग र सतह सुधारको मात्रा घटाउन सक्छ।

प्राविधिक विनिर्देशहरू

किन 90° कुना प्रोफाइल महत्त्वपूर्ण छ

परम्परागत खोक्रो खण्डमा सामान्यतया गोलाकार बाहिरी कुना बन्ने क्रममा सिर्जना गरिन्छ। यो त्रिज्या धेरै संरचनात्मक अनुप्रयोगहरूको लागि स्वीकार्य छ, तर यो असुविधाजनक हुन सक्छ जब दुई सदस्यहरू नजिकबाट भेट्न आवश्यक छ वा जब कुना आफैं समाप्त भएपछि देखिने रहन्छ।

दायाँ-कोण प्रोफाइल परिस्थितिहरूको लागि हो जहाँ कुना ज्यामितिले निर्माणलाई असर गर्छ।

राम्रो संयुक्त पङ्क्तिबद्धता

परिभाषित कुना प्रोफाइलले अर्को सीधा खण्डको बिरूद्ध स्थितिमा ट्यूबलाई सजिलो बनाउँछ। फ्रेमहरू, विभाजनहरू, उपकरण संरचनाहरू, र वास्तुकला स्टिलवर्कको लागि, राम्रो पङ्क्तिबद्धताले अत्यधिक पीस वा फिलर कार्यको आवश्यकतालाई कम गर्न सक्छ।

सुसंगत आयामहरू

पर्खाल मोटाई र खण्ड आयाम गठन र साइजिङ समयमा नियन्त्रण गरिन्छ। लगातार ज्यामिति विशेष गरी महत्त्वपूर्ण छ जब ट्यूब स्वचालित काटन, ड्रिलिंग, वेल्डिंग, वा विधानसभा उपकरण द्वारा प्रशोधन गरिन्छ।

क्लीनर समाप्त उपस्थिति

खुला स्टिल फ्रेमहरू र सजावटी संरचनाहरूको लागि, सीधा किनाराहरू र नियन्त्रित कुनाहरूले पेन्टिङ वा पाउडर कोटिंग पछि सफा दृश्य रेखाहरू सिर्जना गर्छन्।

माध्यमिक प्रशोधनको लागि उपयुक्त

कालो स्टिलको सतहलाई ग्याल्भेनाइज्ड कोटिंग बिना आपूर्ति गरिन्छ, यसलाई आफ्नै चित्रकारी, पाउडर कोटिंग, बेकिंग फिनिश, वा अन्य सतह उपचार आवश्यक पर्ने परियोजनाहरूको लागि उपयुक्त बनाउँदछ।

निर्माण प्रक्रिया

उत्पादन मार्ग केवल एक खाली खण्डमा इस्पात गठन गर्नुको सट्टा आयामी नियन्त्रण वरिपरि डिजाइन गरिएको छ।

1. इस्पात कुंडल चयन र तयारी

Q235B वा Q355B इस्पात आवश्यक शक्ति ग्रेड र आवेदन अनुसार चयन गरिएको छ। उत्पादन ब्याचहरू बीचको मोटाई र मेकानिकल गुणहरूमा भिन्नताहरू कम गर्न गठन गर्नु अघि आगमन सामग्री जाँच गरिन्छ।

2. पट्टी तयारी र स्तरीकरण

स्टिल पट्टी समतल र निरन्तर गठन को लागी तयार छ। सही पट्टी अवस्था महत्त्वपूर्ण छ किनभने अवशिष्ट विकृतिले पछि कुनाको शुद्धता र सीधापनलाई असर गर्न सक्छ।

3. प्रगतिशील चिसो गठन

स्ट्रिप एकल सञ्चालनमा अन्तिम आकारमा बाध्य हुनुको सट्टा धेरै गठन चरणहरू पार गर्दछ।

कुना ज्यामिति नियन्त्रण गर्ने क्रममा बन्ने क्रमले क्रमशः वर्ग वा आयताकार खण्डको विकास गर्छ। यो परिभाषित दायाँ कोण प्रोफाइल प्राप्त गर्न को लागी मुख्य चरण हो।

4. उच्च आवृत्ति वेल्डिंग

स्ट्रिप किनाराहरू सँगै ल्याइएपछि, उच्च-फ्रिक्वेन्सी इन्डक्शन वेल्डिङले अनुदैर्ध्य सीम बनाउँछ।

वेल्डिंग अवस्था सामग्री मोटाई र उत्पादन गति अनुसार नियन्त्रण गरिन्छ। वेल्ड गुणस्तर महत्त्वपूर्ण छ किनभने अत्यधिक गर्मी इनपुट, अपर्याप्त फ्यूजन, वा कमजोर किनारा तयारीले समाप्त ट्यूबलाई असर गर्न सक्छ।

5. साइजिङ र सीधा

वेल्डिंग पछि, ट्यूब यसको अन्तिम आयाम र समग्र सीधापन नियन्त्रण गर्न साइजिङ र सीधा उपकरण मार्फत जान्छ।

यो चरण परिशुद्धता निर्माणको लागि विशेष रूपमा महत्त्वपूर्ण छ किनभने यदि समाप्त ट्यूबको लम्बाइमा अत्यधिक विचलन छ भने सही रूपमा बनाइएको क्रस-सेक्शनले पनि एसेम्बली समस्याहरू सिर्जना गर्न सक्छ।

6. सटीक काट्ने र अन्त्य प्रशोधन

समाप्त भएको ट्यूब मानक 6 मिटर लम्बाइ वा 3-12 मिटर बाट अनुकूलित लम्बाइमा काटिन्छ।

परिशुद्धता काटन, chamfering, deburring, beveling, र ड्रिलिंग निर्माण आवश्यकताहरु अनुसार व्यवस्थित गर्न सकिन्छ।

7. निरीक्षण र प्याकिङ

समाप्त ट्यूबहरू आयामहरू, पर्खाल मोटाई, कुना ज्यामिति, सीधापन, वेल्ड अवस्था, सतहको गुणस्तर, र प्याकिङ गर्नु अघि काट्ने शुद्धताको लागि निरीक्षण गरिन्छ।

प्याकिङ विधि ट्यूब साइज, अर्डर मात्रा, यातायात विधि, र ग्राहकको अनलोडिङ अवस्था अनुसार चयन गरिएको छ।

कारखाना गुणस्तर नियन्त्रण

सटीक खोक्रो खण्डहरूको लागि, आयामी निरीक्षण आधारभूत स्टील ग्रेड जत्तिकै महत्त्वपूर्ण छ।

उत्पादनको बखत, गुणस्तर नियन्त्रणले बिन्दुहरूमा ध्यान केन्द्रित गर्दछ जुन सीधा निर्माणलाई असर गर्न सक्छ:

● सामग्री प्रमाणीकरण: Q235B वा Q355B ग्रेड अर्डर आवश्यकताहरू विरुद्ध जाँच गरिएको छ।

● पर्खाल मोटाई: निर्दिष्ट ±0.1 मिमी सहिष्णुता कायम राख्न वास्तविक मोटाई निगरानी गरिन्छ।

● खण्ड आयामहरू: बाहिरी आयामहरू केवल फारमिङ मेसिन सेटिङहरूमा भर पर्नुको सट्टा साइज गरेपछि जाँच गरिन्छ।

● कुना ज्यामिति: 90° प्रोफाइल र कुना ठाडोपन गठन विचलन पहिचान गर्न निरीक्षण गरिन्छ।

● सीधापन: फ्रेम एसेम्बलीलाई असर गर्न सक्ने झुकाउने वा विकृतिको लागि समाप्त लम्बाइ जाँच गरिन्छ।

● वेल्ड अवस्था: लामो समयसम्म उच्च-फ्रिक्वेन्सी वेल्ड दृश्यात्मक दोषहरू र स्थिरता गठनको लागि निगरानी गरिन्छ।

● अन्तिम गुणस्तर: काटिएका टुक्राहरू काटेर, च्याम्फरिङ वा डिबरिङ गरेपछि जाँच गरिन्छ।

● ब्याच स्थिरता: बन्डलहरू बीचको आयामी भिन्नता कम गर्न उत्पादन नमूनाहरू ब्याचभर तुलना गरिन्छ।

कडा निरीक्षण आवश्यकताहरु संग परियोजनाहरु को लागी, आयामी निरीक्षण अभिलेख र तेस्रो-पक्ष निरीक्षण आदेश विनिर्देश अनुसार व्यवस्थित गर्न सकिन्छ।

Q235B वा Q355B: तपाईंले कुन रोज्नुपर्छ?

सामग्रीको ग्रेड मात्र उच्च ग्रेड छनोट गर्नुको सट्टा वास्तविक संरचनात्मक भार अनुसार चयन गर्नुपर्छ।

लोड-असर संरचनाहरूको लागि, अन्तिम सामग्री चयनले संरचनात्मक गणना, डिजाइन कोड, जडान विधि, र आवश्यक सुरक्षा कारकहरू पालना गर्नुपर्छ।

मुख्य अनुप्रयोगहरू

इन्डोर स्टील संरचनाहरू

आन्तरिक मेजेनाइन फ्रेमहरू, विभाजनहरू, छत समर्थन संरचनाहरू, प्रदर्शनी संरचनाहरू, र अन्य स्टील फ्रेमवर्कहरूको लागि प्रयोग गरिन्छ जहाँ आयामी सटीकता र उपस्थिति महत्त्वपूर्ण हुन्छ।

उपकरण र मेसिनरी फ्रेमहरू

नियन्त्रित खण्ड ज्यामिति स्वचालन उपकरण फ्रेमहरू, मेशिन आधारहरू, कन्वेयर समर्थनहरू, उपकरण संरचनाहरू, र निर्मित उपकरण आवासहरूको लागि उपयोगी छ।

वास्तुकला र सजावटी स्टीलवर्क

होटलको भित्री भाग, प्रदर्शनी हलहरू, व्यापारिक ठाउँहरू, सिँढीका कम्पोनेन्टहरू, सजावटी फ्रेमहरू र सफा सीधा रेखाहरू आवश्यक पर्ने वास्तुकलाको स्टिल संरचनाहरूका लागि उपयुक्त।

गोदाम र्याकिंग र औद्योगिक प्लेटफार्महरू

Q235B वा Q355B खण्डहरू भण्डारण र्याकहरू, कार्यस्थानहरू, औद्योगिक प्लेटफार्महरू, र उपकरण समर्थन संरचनाहरूको लागि लोड आवश्यकताहरू अनुसार चयन गर्न सकिन्छ।

गैर-मानक निर्माण

अनुकूलन आयामहरू, निश्चित लम्बाइहरू, प्वालहरू, बेभलहरू, च्याम्फरहरू, र अन्य मेसिनिङ अपरेसनहरू आपूर्ति गर्न सकिन्छ जब ट्यूबलाई निर्मित असेंबलीमा एकीकृत गरिन्छ।

प्रेसिजन स्टील राइट-एंगल ट्यूब बनाम परम्परागत खोक्रो खण्ड

मुख्य फाइदा यो होइन कि ट्यूबले हरेक परम्परागत खोक्रो खण्डलाई प्रतिस्थापन गर्दछ। यो हो कि अधिक नियन्त्रित कुना र आयामी प्रोफाइल उपयोगी हुन सक्छ जहाँ निर्माण सटीकता र समाप्त उपस्थिति परियोजना आवश्यकताहरु को भाग हो।

कालो इस्पात सतह र माध्यमिक परिष्करण

मानक उत्पादन कालो, uncoated इस्पात रूपमा आपूर्ति गरिन्छ।

यो कन्फिगरेसन प्रायः चयन गरिन्छ जब ग्राहकले निर्माण पछि सतह उपचार गर्न योजना बनाउँछ। परियोजनामा ​​निर्भर गर्दै, उपलब्ध परिष्करण प्रक्रियाहरू समावेश हुन सक्छन्:

● चित्रकारी

● पाउडर कोटिंग

● बेकिंग समाप्त

● Galvanizing

● अन्य निर्दिष्ट एन्टी-क्रोसन उपचारहरू

कोटिंग गर्नु अघि, सतहलाई राम्ररी सफा गर्नुपर्छ र चयन गरिएको कोटिंग प्रणाली अनुसार तयार गर्नुपर्छ। चिस्यान, बाहिरी मौसम, नुन स्प्रे, वा संक्षारक वातावरणमा परेका परियोजनाहरूको लागि, उपचार नगरिएको कालो स्टिल प्रयोग गर्नुको सट्टा उपयुक्त क्षरण-सुरक्षा प्रणाली निर्दिष्ट गरिनुपर्छ।

अनुकूलन प्रशोधन

ट्यूबलाई मानक 6 मिटर लम्बाइको रूपमा मात्र नभई निर्माण आवश्यकताहरू अनुसार आपूर्ति गर्न सकिन्छ।

उपलब्ध विकल्पहरू समावेश छन्:

● ३–१२ मिटर निश्चित-लम्बाइ काट्ने

● सटीक काट्ने

● च्याम्फरिङ

● डिबरिङ

● बेभलिंग

● पूर्व-ड्रिलिंग

● रिकोटिंग वा ग्याल्भेनाइजिंग व्यवस्था

● अनुकूलित खण्ड आयामहरू

● अनुकूलित पर्खाल मोटाई

● रेखाचित्र अनुसार विशेष प्रशोधन

उद्धरणको लागि, खरिदकर्ताहरूले आवश्यक खण्ड आकार, पर्खाल मोटाई, सामग्री ग्रेड, मात्रा, लम्बाइ, सतह उपचार, र कुनै पनि मेसिनिंग रेखाचित्रहरू प्रदान गर्नुपर्छ।

खरिद र आपूर्ति जानकारी

ईन्जिनियरिङ् र निर्माण अर्डरहरूको लागि, खरिद गर्नु अघि पुष्टि गर्न सबैभन्दा महत्त्वपूर्ण विनिर्देशहरू बाहिरी आयामहरू मात्र होइनन्।

खरीददारहरूले निर्दिष्ट गर्नुपर्छ:

1. खण्ड आकार: वर्ग वा आयताकार आयाम।

2. पर्खाल मोटाई: आवश्यक मोटाई र सहिष्णुता।

3. स्टील ग्रेड: Q235B वा Q355B।

४.लम्बाइ: मानक ६ मिटर वा ३–१२ मिटरको निश्चित लम्बाइ।

5.कुना आवश्यकता: 90° ज्यामिति र सहिष्णुता आवश्यक छ।

6. सतह: कालो इस्पात वा माध्यमिक सतह उपचार।

7. Machining: काट्ने, ड्रिलिंग, beveling, chamfering, वा deburring।

8. निरीक्षण: मानक कारखाना निरीक्षण वा अतिरिक्त तेस्रो-पक्ष निरीक्षण।

दोहोरिने परियोजनाहरूको लागि, समान सामग्री ग्रेड, खण्ड आयाम, पर्खाल मोटाई, प्रशोधन विधि, र निरीक्षण आवश्यकताहरू राख्दा ब्याचहरू बीच स्थिरता कायम राख्न मद्दत गर्दछ।

किन Rongheng बाट प्रेसिजन स्टील राइट-एंगल ट्यूब किन्नुहोस्?

Rongheng बौद्धिक निर्माण (Tianjin) आयात र निर्यात कं, लिमिटेड टियांजिन Gefu स्टील द्वारा समर्थित एक अन्तर्राष्ट्रिय बिक्री प्लेटफर्म सञ्चालन गर्दछ, निर्यात आपूर्ति संग इस्पात उत्पादन स्रोत एकीकृत।

कम्पनी Daqiuzhuang औद्योगिक क्षेत्र, Tianjin मा स्थित छ, चीनको प्रमुख इस्पात उत्पादन क्षेत्र मध्ये एक। यसको उत्पादन दायराले स्टील पाइपहरू, खोक्रो खण्डहरू, स्टील प्रोफाइलहरू, जस्ती उत्पादनहरू, र फोटोभोल्टिक माउन्टिंग उत्पादनहरू समावेश गर्दछ।

बल्क परियोजनाहरूका लागि, Rongheng ले अनुकूलित आयामहरू, निश्चित-लम्बाइ आपूर्ति, माध्यमिक प्रशोधन, OEM/ODM आवश्यकताहरू, र परियोजना-आधारित निरीक्षणलाई समर्थन गर्दछ। समूहको वार्षिक इस्पात उत्पादन र बिक्री मात्रा 1.3 मिलियन टन भन्दा बढी छ, कन्टेनर र बल्क इन्जिनियरिङ खरीद।

ठूला अर्डरहरूको लागि, उत्पादन तालिका र डेलिभरी सामान्यतया विनिर्देश, मात्रा, प्रशोधन आवश्यकताहरू, र निरीक्षण सर्तहरू अनुसार व्यवस्थित गरिन्छ।

FAQ

Q1। प्रेसिजन स्टील राइट-एंगल ट्यूब र परम्परागत वर्ग ट्यूब बीच के भिन्नता छ?

मुख्य भिन्नता कुना ज्यामिति र आयामी-नियन्त्रण आवश्यकताहरू हो। परम्परागत स्क्वायर ट्युबहरूमा सामान्यतया गोलाकार कुनाहरू हुन्छन्, जबकि यो उत्पादन अनुप्रयोगहरूको लागि थप परिभाषित 90° कुना प्रोफाइलको साथ बनाइन्छ जहाँ संयुक्त पङ्क्तिबद्धता र उपस्थिति महत्त्वपूर्ण हुन्छ।

Q2। के ट्यूब सिमलेस छ?

होइन। यो एक वेल्डेड खोक्रो खण्ड हो जुन प्रगतिशील चिसो गठन पछि उच्च-फ्रिक्वेन्सी वेल्डिंग द्वारा निर्मित हुन्छ। त्यसैले यसलाई सिमलेस ट्यूबको रूपमा वर्णन गरिनु हुँदैन।

Q3। कालो स्टिलको ट्यूबलाई पेन्ट गर्न वा पाउडर लेपित गर्न सकिन्छ?

हो। अनकोटेड कालो-स्टील सतह चित्रकारी, पाउडर कोटिंग, बेकिंग फिनिश, वा अन्य निर्दिष्ट सतह उपचारको लागि तयार गर्न सकिन्छ। कोटिंग गर्नु अघि उचित सतह सफाई र तयारी आवश्यक छ।

Q4। भण्डारणको समयमा कालो इस्पात खिया हुनेछ?

हो। चिसोको सम्पर्कमा आउँदा उपचार नगरिएको कार्बन स्टिलले अक्सिडाइज गर्न सक्छ। भित्री सुक्खा भण्डारण सिफारिस गरिन्छ, र सतह उपचार गर्नु अघि ट्यूबहरू वर्षा, संक्षेपण, र लामो आर्द्र अवस्थाबाट सुरक्षित हुनुपर्छ।

Q5। के मैले Q235B वा Q355B छनौट गर्नुपर्छ?

Q235B धेरै परम्परागत इनडोर फ्रेमहरू, उपकरण संरचनाहरू, र सजावटी अनुप्रयोगहरूको लागि उपयुक्त छ। Q355B लाई विचार गर्नुपर्छ जब संरचनात्मक डिजाइनलाई उच्च सामग्री बल चाहिन्छ वा जब अनुप्रयोगले भारी लोड समावेश गर्दछ।

Q6। तपाईं कुन लम्बाइ आपूर्ति गर्न सक्नुहुन्छ?

मानक लम्बाइ 6 मिटर छ। 3-12 मिटरबाट अनुकूलित निश्चित लम्बाइहरू अर्डर आवश्यकताहरू अनुसार व्यवस्थित गर्न सकिन्छ।

Q7। के तपाइँ डेलिभरी अघि ट्यूब काट्न, ड्रिल गर्न, च्याम्फर वा बेवेल गर्न सक्नुहुन्छ?

हो। परिशुद्धता काट्ने, ड्रिलिंग, च्याम्फरिङ, डिबरिङ, र बेभलिंगलाई रेखाचित्र वा प्रशोधन आवश्यकताहरू अनुसार व्यवस्थित गर्न सकिन्छ।

Q8। उद्धरणको लागि के जानकारी चाहिन्छ?

कृपया खण्ड आयाम, पर्खाल मोटाई, सामग्री ग्रेड, मात्रा, आवश्यक लम्बाइ, सतह उपचार, र कुनै पनि अतिरिक्त मेसिन आवश्यकताहरू प्रदान गर्नुहोस्। रेखाचित्रहरू गैर-मानक प्रशोधनको लागि सिफारिस गरिन्छ।

Q9। के यो उत्पादन बाहिरी अनुप्रयोगहरूको लागि उपयुक्त छ?

मानक कालो स्टील संस्करण जंग सुरक्षा बिना लामो-समय बाहिरी एक्सपोजरको लागि सिफारिस गरिएको छैन। बाहिरी, आर्द्र, तटीय, वा संक्षारक वातावरणको लागि, जस्ती वा अन्यथा संरक्षित स्टील विचार गर्नुपर्छ।

Q10। के तपाईं अनुकूलित आकारहरू आपूर्ति गर्न सक्नुहुन्छ?

हो। उल्लेखित वर्ग र आयताकार ट्यूब दायराहरूको अतिरिक्त, अनुकूलित आयामहरू, पर्खाल मोटाई, लम्बाइ, मेसिनिंग, र सतह उपचार परियोजना आवश्यकताहरू अनुसार छलफल गर्न सकिन्छ।
