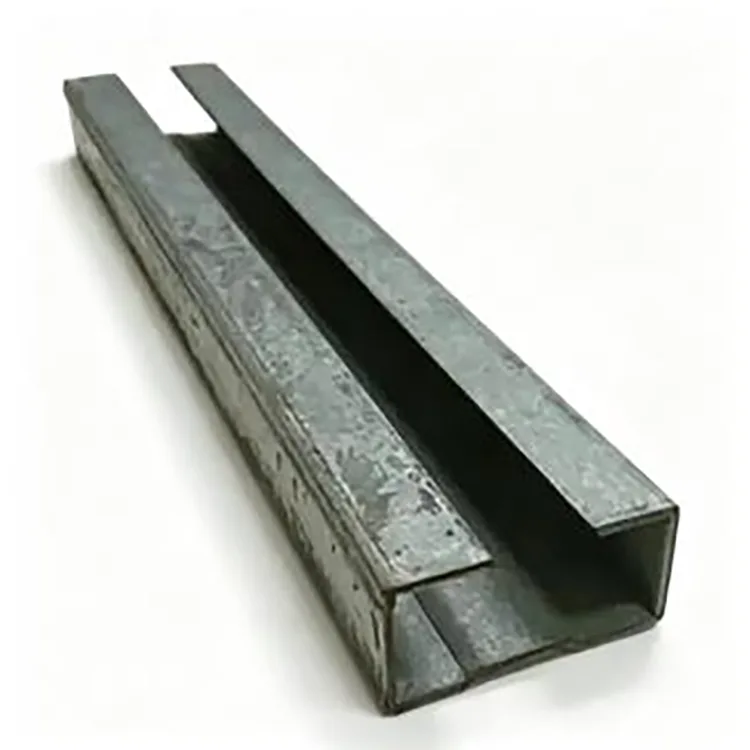

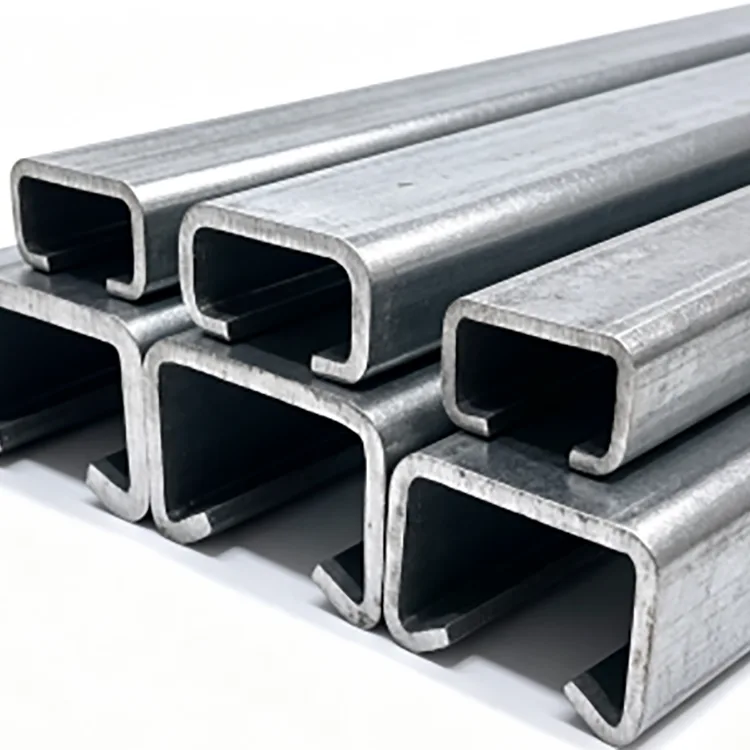

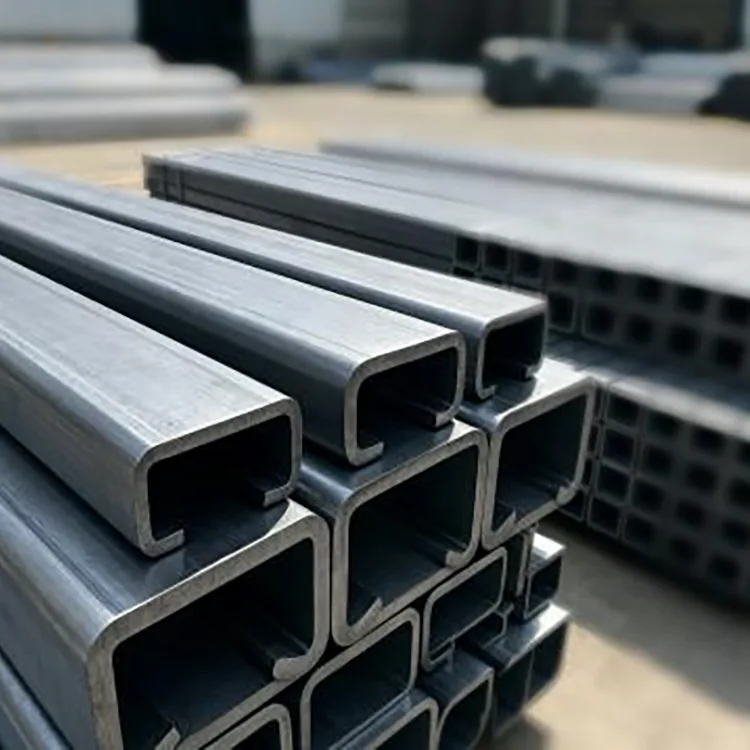

चिसो-गठित C खण्ड स्टील

कोल्ड-फर्म्ड सी सेक्शन स्टील स्टिल संरचनाहरूको लागि डिजाइन गरिएको छ जहाँ उच्च शक्ति-देखि-तौल अनुपात, लगातार आयामहरू, र छिटो स्थापना भारी हट-रोल्ड खण्डहरू प्रयोग गर्नु भन्दा बढी महत्त्वपूर्ण छ।

प्रोफाइल बनाइएको रोलरहरूको श्रृंखला मार्फत लगातार स्टील स्ट्रिप खुवाएर निर्मित छ। स्टिल बिस्तारै उच्च-तापमान तातो रोलिङ बिना सी-आकारको खण्डमा झुकिएको छ। किनभने गठन प्रक्रियाले खण्ड ज्यामिति र लम्बाइलाई लगातार नियन्त्रण गर्न सक्छ, समाप्त सदस्य दोहोर्याइएको खण्डहरू, निश्चित लम्बाइहरू, पूर्व-पञ्च गरिएको प्वालहरू, र छिटो बोल्ट गरिएको असेंबली आवश्यक पर्ने परियोजनाहरूको लागि उपयुक्त छ।

Q235B र Q355B संरचनात्मक आवश्यकताहरू अनुसार उपलब्ध छन्। साधारण खण्डहरू C80 देखि C300 सम्म, पर्खालको मोटाई 0.8 mm देखि 3.0 mm सम्म हुन्छ।

प्राविधिक विनिर्देशहरू

कसरी चिसो रोल गठन खण्ड परिवर्तन गर्दछ

उत्पादन प्रक्रिया पारंपरिक हट-रोल्ड च्यानल निर्माण भन्दा फरक छ।

एउटा स्टिल स्ट्रिप फ्ल्याट सामग्रीको रूपमा सुरु हुन्छ। यो धेरै गठन स्टेशनहरू मार्फत जान्छ, प्रत्येक रोलर सेटले अन्तिम C-सेक्शन नपुगेसम्म विरूपणको नियन्त्रित मात्राको परिचय दिन्छ।

यो क्रमिक गठन प्रक्रियाले निर्मातालाई नियन्त्रण गर्न अनुमति दिन्छ:

खण्ड गहिराई

फ्ल्यान्ज चौडाइ

जहाँ आवश्यक हुन्छ ओठ ज्यामिति

पर्खाल मोटाई

समग्र सीधापन

प्वाल स्थिति

निश्चित लम्बाइ

बारम्बार निर्माण सदस्यहरूको लागि, यो आयामी स्थिरता केवल एक भारी इस्पात खण्ड चयन गर्नु भन्दा बढी मूल्यवान हुन सक्छ।

तथापि, अन्तिम संरचनात्मक कार्यसम्पादन सधैं वास्तविक खण्ड आयामहरू, सामग्री ग्रेड, स्प्यान, समर्थन सर्तहरू, जडान विधि, लोडहरू, र लागू डिजाइन कोड विरुद्ध जाँच गर्नुपर्छ।

निर्माण प्रक्रिया

1. स्टील कोइल चयन

Q235B वा Q355B स्टिल स्ट्रिप आवश्यक खण्ड र संरचनात्मक अनुप्रयोग अनुसार चयन गरिएको छ।

आगमन सामग्री मोटाई, सतह अवस्था, र निर्माण लाइन प्रविष्ट गर्नु अघि सामग्री जानकारीको लागि जाँच गरिन्छ।

2. स्तरीकरण र खुवाउने

कुण्डललाई अनकोइल गरिएको छ र अनावश्यक विकृति हटाउन समतल गरिएको छ। स्थिर स्ट्रिप फिडिङ महत्त्वपूर्ण छ किनभने यस चरणमा भिन्नताले पछि खण्ड सीधा र प्वाल स्थितिलाई असर गर्न सक्छ।

3. प्रगतिशील रोल गठन

समतल पट्टी बहु रोलर स्टेशनहरू मार्फत जान्छ।

सामग्रीलाई एक अपरेशनमा अन्तिम C आकारमा झुकाउनुको सट्टा, खण्ड बिस्तारै बनाइन्छ। यसले अचानक विरूपण कम गर्छ र खण्ड आयामहरू र फ्ल्यान्ज ज्यामितिलाई उत्पादन भर नियन्त्रण गर्न अनुमति दिन्छ।

4. स्वचालित पंचिंग

यदि परियोजनालाई बोल्ट प्वालहरू, सेवा प्वालहरू, वा दोहोर्याइएको माउन्टिङ प्वालहरू चाहिन्छ भने, पंचिंग उत्पादन लाइनमा एकीकृत गर्न सकिन्छ।

प्वाल स्पेसिङ र स्थिति उत्पादन अघि ग्राहकको रेखाचित्रबाट पुष्टि गरिनु पर्छ, विशेष गरी जब सेक्सनहरू साइटमा सिधै भेला हुनेछन्।

5. साइजिङ र सीधा

गठन र पंचिंग पछि, खण्ड आकार र सीधा लागि जाँच गरिन्छ।

यस चरणले घुमाउने, फ्ल्यान्ज विचलन, र आयामी भिन्नतालाई नियन्त्रण गर्न मद्दत गर्दछ जसले अन्यथा फ्रेम संयोजनलाई अझ गाह्रो बनाउन सक्छ।

6. निश्चित-लम्बाइ काट्ने

निरन्तर खण्ड निर्दिष्ट लम्बाइ अनुसार काटिएको छ।

मानक आपूर्तिमा 6 मिटर, 9 मिटर, र 12 मिटर लम्बाइहरू समावेश छन्, जबकि निश्चित-लम्बाइ काटन अनुकूलित दायरा भित्र व्यवस्थित गर्न सकिन्छ।

7. निरीक्षण र प्याकिङ

समाप्त C खण्डहरू बन्डल गर्नु अघि जाँच गरिन्छ।

निरीक्षणले खण्ड आयाम, पर्खाल मोटाई, सीधापन, प्वाल स्थिति जहाँ लागू हुन्छ, काट्ने लम्बाइ, सतह अवस्था, र ब्याच स्थिरतामा केन्द्रित हुन्छ।

मुख्य फाइदाहरू

कुशल सामग्री प्रयोगको लागि हल्का खण्ड

चिसो गठनले इस्पात पट्टीलाई कुशल खुला खण्डमा आकार दिन अनुमति दिन्छ। जब संरचनात्मक डिजाइनले पातलो-पर्खाल सदस्यलाई अनुमति दिन्छ, यसले भारी परम्परागत खण्डको तुलनामा आवश्यक स्टीलको मात्रा घटाउन सक्छ।

वास्तविक तौल बचत प्रत्येक परियोजनाको लागि निश्चित प्रतिशत मान्नुको सट्टा चयन गरिएको सी-सेक्शन, पर्खाल मोटाई, स्प्यान, लोड, र डिजाइन आवश्यकताहरूबाट गणना गर्नुपर्छ।

सुसंगत आयामहरू

निरन्तर रोल गठनले लामो उत्पादन रनहरूमा दोहोर्याउन सकिने खण्ड आयामहरू प्रदान गर्दछ।

सयौं वा हजारौं दोहोरिने purlins वा फ्रेमिङ सदस्यहरू प्रयोग गर्ने परियोजनाहरूका लागि, लगातार आयामहरूले निर्माणलाई सरल बनाउन र साइट सुधारको आवश्यकतालाई कम गर्न सक्छ।

द्रुत स्थापना

प्रि-कट लम्बाइ र प्रि-पञ्च प्वालहरू बोल्ट गरिएको असेंबलीको लागि आपूर्ति गर्न सकिन्छ।

यो विशेष गरी हल्का स्टील संरचनाहरूको लागि उपयोगी छ जहाँ स्थापना अनुक्रम सही प्वाल स्थिति र दोहोर्याउन सकिने सदस्य लम्बाइमा निर्भर गर्दछ।

लचिलो खण्ड चयन

C80 देखि C300 खण्डहरूले प्रकाश संरचनात्मक र फ्रेमिङ आवश्यकताहरूको दायरालाई कभर गर्दछ।

पर्खालको मोटाई ०.८–३.० मिमीबाट पनि आवश्यक खण्ड क्षमता र डिजाइन अवस्था अनुसार चयन गर्न सकिन्छ।

माध्यमिक प्रशोधन को लागी उपयुक्त

अनकोटेड स्टील सतह चित्रकारी, पाउडर कोटिंग, गैल्भेनाइजिंग, वा अन्य निर्दिष्ट जंग-सुरक्षा प्रक्रियाहरूको लागि तयार गर्न सकिन्छ।

C खण्ड चयन गाइड

C खण्ड छनोट गर्नु भनेको सबैभन्दा ठूलो उपलब्ध प्रोफाइल चयन गर्नुको सट्टा संरचनात्मक आवश्यकताबाट सुरु गर्नुपर्छ।

वास्तविक चयन संरचनात्मक गणना मार्फत पुष्टि गर्नुपर्छ। पातलो पर्खाल भएका खण्डहरूको लागि, स्थानीय बकलिंग, विकृत बकलिंग, पार्श्व संयम, र जडान विवरणहरूले प्रयोगयोग्य क्षमतालाई असर गर्न सक्छ।

Q235B बनाम Q355B

Q355B प्रयोग गर्नुको अर्थ स्वचालित रूपमा पातलो खण्डले मोटो Q235B खण्डलाई प्रतिस्थापन गर्न सक्छ भन्ने होइन। पूर्ण खण्ड डिजाइन बल, स्थिरता, बकलिंग, जडानहरू, र सेवायोग्यताको लागि जाँच गरिनु पर्छ।

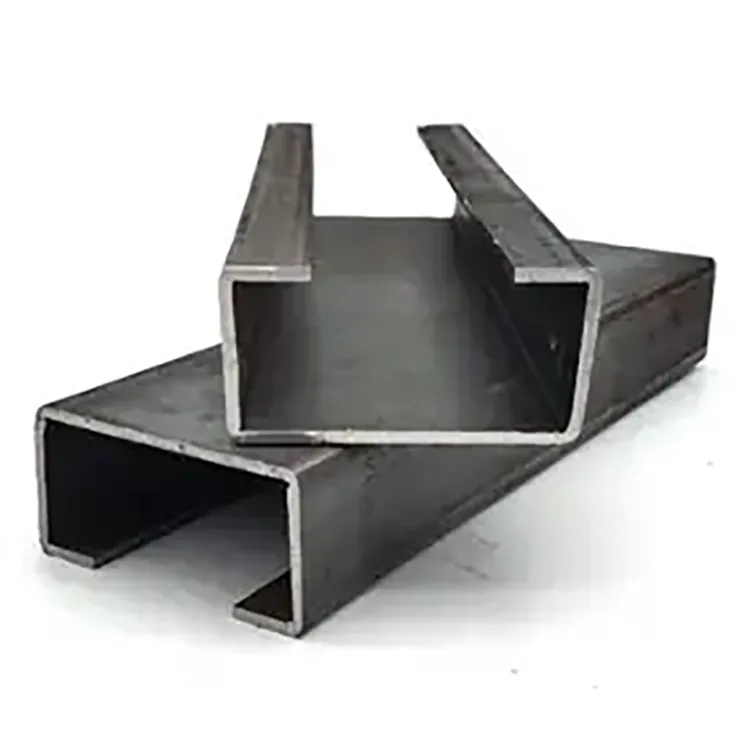

कालो स्टील सतह: जहाँ यो काम गर्दछ र कहाँ गर्दैन

मानक कोल्ड-फर्म्ड सी सेक्शन स्टीललाई सुरक्षात्मक जस्ता कोटिंग बिना आपूर्ति गरिन्छ।

यसले यसको लागि आर्थिक बनाउँछ:

सुक्खा इनडोर कार्यशालाहरू

बन्द गोदामहरू

इनडोर मेजानाइनहरू

आन्तरिक विभाजनहरू

उपकरण फ्रेमहरू

अस्थायी इनडोर संरचनाहरू

आफ्नै पेन्ट वा सुरक्षात्मक कोटिंग प्राप्त गर्ने परियोजनाहरू

यसलाई वर्षा, संक्षेपण, तटीय नुन स्प्रे, गाडिएको अवस्था, वा संक्षारक रसायनहरूको लामो समयसम्म एक्सपोजरको लागि उपचार नगरिएको कालो इस्पातको रूपमा चयन गर्नु हुँदैन।

बाहिरी वा आर्द्र अनुप्रयोगहरूको लागि, जस्ती सी खण्डहरू वा अन्य निर्दिष्ट जंग-संरक्षण प्रणाली विचार गर्नुपर्छ।

मुख्य अनुप्रयोगहरू

स्टिल बिल्डिंग पर्लिन्स

सी खण्डहरू हल्का स्टील भवनहरूमा छत र भित्ता माध्यमिक सदस्यहरूको रूपमा प्रयोग गर्न सकिन्छ। खण्ड साइज र मोटाई स्प्यान, लोड, स्पेसिङ, हावा अवस्था, र जडान डिजाइन अनुसार चयन गर्नुपर्छ।

इनडोर मेजानाइन्स

चिसो-गठित खण्डहरूको तुलनात्मक रूपमा कम स्व-भार इनडोर मेजेनाइन र प्लेटफर्म प्रणालीहरूको लागि उपयोगी हुन सक्छ जहाँ अवस्थित भवनमा अतिरिक्त डेड लोडमा सीमितताहरू छन्।

पर्खाल र छत फ्रेमिङ

C खण्डहरू भित्री पर्खाल फ्रेमिङ, छत समर्थन प्रणाली, विभाजन संरचना, र अन्य हल्का फ्रेमिङ अनुप्रयोगहरूको लागि उपयुक्त छन्।

उपकरण र पाइप समर्थन

खण्डहरूलाई उपकरण समर्थन, केबल र पाइप समर्थन फ्रेमहरू, मेसिन संरचनाहरू, र औद्योगिक कोष्ठकहरूमा निर्माण गर्न सकिन्छ।

गोदाम र औद्योगिक संरचनाहरू

C खण्डहरू र्याकहरू, वर्कस्टेशनहरू, लाइट प्लेटफर्महरू, र अन्य औद्योगिक संरचनाहरूको लागि प्रयोग गर्न सकिन्छ जब चयन गरिएको खण्ड आवश्यक लोडहरूको लागि प्रमाणित गरिएको छ।

कस्टम निर्माण

विभिन्न परियोजनाहरूलाई प्राय: फरक प्वाल ढाँचा र सदस्य लम्बाइ चाहिन्छ। साइटमा प्रत्येक खण्ड काट्नुको सट्टा, उत्पादन लाइनले अनुमोदित फेब्रिकेसन रेखाचित्र अनुसार सदस्यहरू तयार गर्न सक्छ।

उपलब्ध विकल्पहरू समावेश छन्:

अनुकूलन खण्ड आयामहरू

अनुकूलित पर्खाल मोटाई

3-12 मिटर निश्चित लम्बाइ

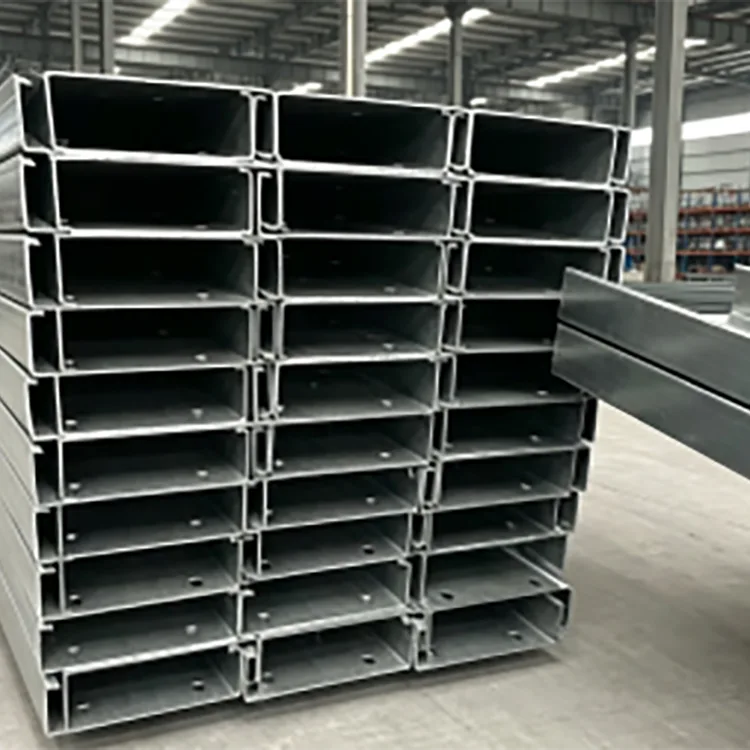

पूर्व-पंच गरिएको प्वालहरू

रेखाचित्र अनुसार प्वाल ढाँचा

कट-देखि-लम्बाइ उत्पादन

कुना काट्ने

विशेष अन्त्य प्रशोधन

सतह उपचार व्यवस्था

अनुकूलित उत्पादनको लागि, खरिदकर्ताहरूले खण्ड रेखाचित्र, सामग्री ग्रेड, पर्खाल मोटाई, लम्बाइ, प्वाल व्यास र स्पेसिङ, मात्रा, र आवश्यक सतह उपचार प्रदान गर्नुपर्छ।

कारखाना गुणस्तर नियन्त्रण

चिसो-गठित खण्डहरूको लागि, अन्तिम खण्ड ज्यामिति आगमन स्टील स्ट्रिपको अवस्था र रोल-बनाउने प्रक्रियाको स्थिरतासँग नजिकबाट सम्बन्धित छ।

गुणस्तर जाँचले सम्पूर्ण उत्पादन मार्गलाई समेट्छ।

सामग्री निरीक्षण: Q235B वा Q355B सामग्री जानकारी र आगमन पट्टी अवस्था उत्पादन अघि जाँच गरिन्छ।

मोटाई निरीक्षण: समाप्त खण्ड निर्दिष्ट पर्खाल-मोटाई आवश्यकता पूरा गर्दछ भनेर सुनिश्चित गर्न वास्तविक पट्टी मोटाई निगरानी गरिन्छ।

खण्ड निरीक्षण: खण्ड गहिराई, फ्ल्यान्ज आयामहरू, र अन्य महत्वपूर्ण आयामहरू गठन पछि जाँच गरिन्छ।

सीधापन निरीक्षण: समाप्त सदस्यहरू झुकाउने, घुमाउने, र विकृतिको लागि जाँच गरिन्छ।

प्वाल निरीक्षण: पूर्व-पंच गरिएका उत्पादनहरूको लागि, प्वाल व्यास, स्पेसिङ, र स्थिति उत्पादन रेखाचित्र विरुद्ध जाँच गरिन्छ।

लम्बाइ निरीक्षण: बन्डल गर्नु अघि कट लम्बाइहरू जाँच गरिन्छ।

ब्याच स्थिरता: विभिन्न उत्पादन चरणहरूबाट नमूनाहरू लामो उत्पादन रनहरूमा आयामी बहाव पहिचान गर्न तुलना गरिन्छ।

यो दृष्टिकोण ठूला अर्डरहरूको लागि विशेष रूपमा महत्त्वपूर्ण छ किनभने सयौं सदस्यहरूमा दोहोर्याइएको सानो आयामी विचलनले साइटमा महत्त्वपूर्ण स्थापना समस्याहरू सिर्जना गर्न सक्छ।

परियोजना आपूर्ति र खरिद

रोङहेङ इन्टेलिजेन्ट म्यानुफ्याक्चरिङ (टियांजिन) इम्पोर्ट एण्ड एक्सपोर्ट कं, लिमिटेडले टियांजिन गेफु स्टिलद्वारा समर्थित अन्तर्राष्ट्रिय बिक्री मञ्च मार्फत स्टिल उत्पादनहरू उपलब्ध गराउँछ।

टियानजिनको डक्युझुआङ औद्योगिक क्षेत्रमा अवस्थित कम्पनीले स्टिल पाइप, होलो खण्ड, स्टिल प्रोफाइल, जस्ती उत्पादनहरू र फोटोभोल्टिक माउन्टिङ प्रणालीहरू कभर गर्ने स्टिल उत्पादन र प्रशोधन स्रोतहरूसँग काम गर्दछ।

ईन्जिनियरिङ् खरीदको लागि, आपूर्ति पक्षले समर्थन गर्न सक्छ:

बल्क स्टील आदेश

स्थिर-लम्बाइ उत्पादन

पूर्व-पंच गरिएको C खण्डहरू

अनुकूलित आयामहरू

OEM / ODM आवश्यकताहरू

परियोजना आवश्यकताहरु अनुसार तेस्रो-पक्ष निरीक्षण

कन्टेनर ढुवानी

मानक MOQ एक 20-फुट कन्टेनर हो, लगभग 20-25 टन। मानक नेतृत्व समय सामान्यतया 15-25 दिन विनिर्देश, मात्रा, प्रशोधन, र अनुकूलन आवश्यकताहरु मा निर्भर गर्दछ।

उद्धरणको लागि, सबैभन्दा उपयोगी जानकारी सी-सेक्शन साइज, पर्खाल मोटाई, सामग्री ग्रेड, लम्बाइ, प्वाल ढाँचा, मात्रा, सतह उपचार, गन्तव्य, र लागू मानक हो।

FAQ

Q1। के कोल्ड-फर्म्ड सी सेक्शन स्टिल संरचनात्मक प्रयोगको लागि पर्याप्त बलियो छ?

हो, कोल्ड-गठित C खण्डहरू संरचनात्मक र माध्यमिक फ्रेमिङ सदस्यहरूको रूपमा व्यापक रूपमा प्रयोग गरिन्छ। तर, गठन प्रक्रियाबाट मात्रै शक्तिको मूल्याङ्कन गर्न सकिँदैन। सेक्शन साइज, पर्खाल मोटाई, स्टिल ग्रेड, स्प्यान, लोड, ब्रेकिङ, जडान विधि, र बकलिंग व्यवहार सबै विचार गर्नुपर्छ।

Q2। के कोल्ड-गठित C स्टील हट-रोल्ड च्यानल स्टील भन्दा हल्का छ?

जब कुशलतापूर्वक डिजाइन गरिएको पातलो पर्खाल C खण्डले आवश्यक संरचनात्मक क्षमता पूरा गर्न सक्छ भने यो उल्लेखनीय रूपमा हल्का हुन सक्छ। वास्तविक वजन भिन्नता चयन गरिएका खण्डहरू र इन्जिनियरिङ डिजाइनमा निर्भर गर्दछ।

Q3। के C खण्ड पातलो भएकोले विकृत हुनेछ?

पातलो पर्खाल खण्डहरूलाई उचित डिजाइन र संयम चाहिन्छ। पातलो खण्डले भारी हट-रोल्ड च्यानल जस्तै कार्य गर्दछ भन्ने अनुमान गर्नुको सट्टा स्थानीय बकलिंग, विकृति, पार्श्व स्थिरता, र जडान विवरणहरू जाँच गरिनु पर्छ।

Q4। के C खण्डलाई पूर्व-पञ्च गरिएको प्वालहरूसँग आपूर्ति गर्न सकिन्छ?

हो। दोहोर्याइएको बोल्ट प्वाल वा अन्य खोल्नका लागि स्वचालित पंचिङको व्यवस्था गर्न सकिन्छ। प्वाल व्यास, स्पेसिंग, किनारा दूरी, र ढाँचा उत्पादन अघि निर्माण रेखाचित्रबाट पुष्टि गरिनु पर्छ।

Q5। के म कालो सी खण्डको स्टिल बाहिर प्रयोग गर्न सक्छु?

उपचार नगरिएको कालो स्टील लामो समयसम्म बाहिरी एक्सपोजरको लागि सिफारिस गरिदैन। वर्षा, संक्षेपण, नुन स्प्रे, र अन्य नमीले क्षरणलाई गति दिन सक्छ। जंग संरक्षण आवश्यक भएको ठाउँमा जस्ती वा चित्रित C ​​खण्डहरू बढी उपयुक्त हुन्छन्।

Q6। के इनडोर C खण्डको स्टिललाई पेन्टिङ चाहिन्छ?

सुख्खा, राम्ररी हावायुक्त इनडोर वातावरणमा, अतिरिक्त जंग सुरक्षा सधैं आवश्यक नहुन सक्छ। यदि आर्द्रता, संक्षेपण, रासायनिक वाष्प, वा अन्य संक्षारक अवस्थाहरू छन् भने, एक उपयुक्त सुरक्षात्मक कोटिंग विचार गर्नुपर्छ।

Q7। Q235B र Q355B C खण्डहरू बीच के भिन्नता छ?

Q355B सँग Q235B भन्दा उच्च निर्दिष्ट उपज शक्ति छ र जब संरचनात्मक डिजाइनलाई ठूलो सामग्री बल चाहिन्छ तब चयन गर्न सकिन्छ। प्रत्येक Q355B खण्डलाई पातलो बनाउन सकिन्छ भन्ने स्वचालित रूपमा होइन; पूर्ण संरचनात्मक डिजाइन अझै जाँच गर्न आवश्यक छ।

Q8। तपाईं कुन लम्बाइ आपूर्ति गर्न सक्नुहुन्छ?

सामान्य लम्बाइ 6 मिटर, 9 मिटर र 12 मिटर हो। निश्चित-लम्बाइ काटन पनि परियोजना आवश्यकताहरु अनुसार व्यवस्थित गर्न सकिन्छ।

Q9। के तपाईं गैर-मानक C खण्डहरू निर्माण गर्न सक्नुहुन्छ?

हो। अनुकूलित खण्ड आयामहरू, पर्खाल मोटाई, लम्बाइ, प्वाल ढाँचा, र अन्य प्रशोधन आवश्यकताहरू रेखाचित्र र उत्पादन सम्भाव्यता अनुसार छलफल गर्न सकिन्छ।

Q10। उद्धरण अनुरोध गर्दा मैले के प्रदान गर्नुपर्छ?

C-सेक्शन आयामहरू, पर्खाल मोटाई, सामग्री ग्रेड, आवश्यक लम्बाइ, मात्रा, प्वाल ढाँचा यदि लागू हुन्छ, सतह उपचार, र डेलिभरी आवश्यकताहरू प्रदान गर्नुहोस्। गैर-मानक उत्पादनहरूको लागि खण्ड रेखाचित्र सिफारिस गरिन्छ।
