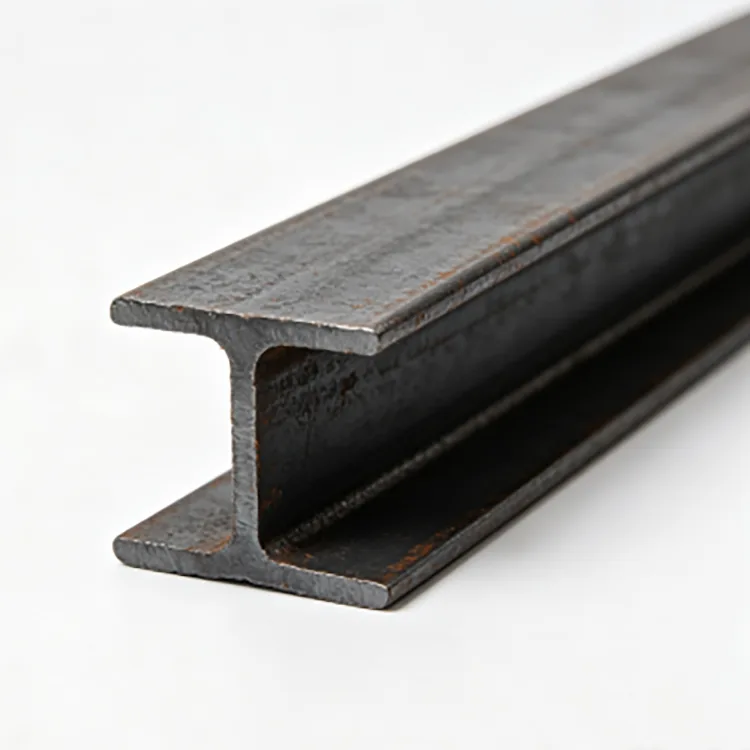

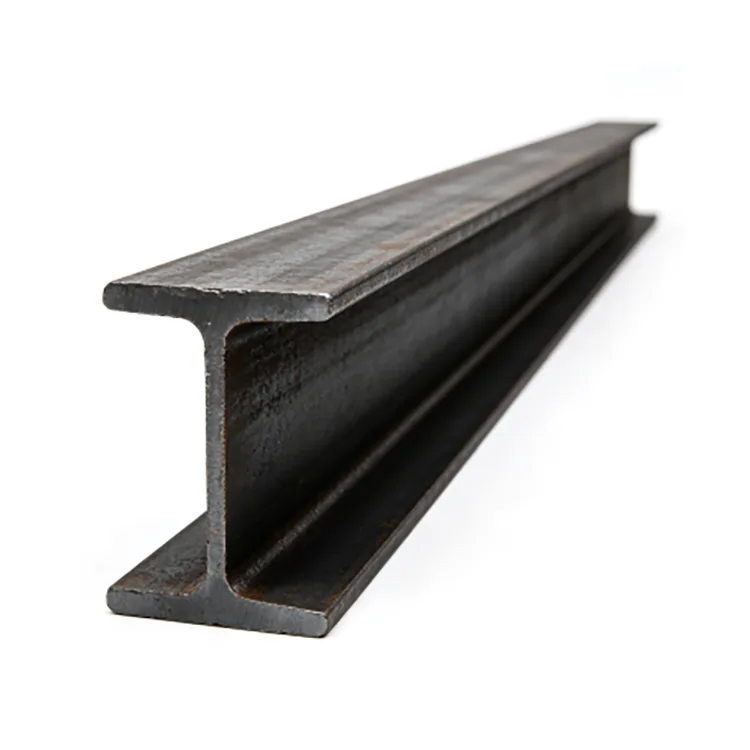

Hot-Rolled I-Beam एक केन्द्रीय वेब द्वारा जोडिएको दुई flanges संग एक हट-रोल्ड संरचनात्मक इस्पात खण्ड हो। अलग-अलग स्टिल प्लेटहरू सँगै वेल्डिंग गर्नुको सट्टा उच्च तापक्रममा रोलिङ मार्फत सेक्शन सीधै बनाइन्छ।
I-आकारको ज्यामितिले flanges मार्फत झुकाउने प्रतिरोध प्रदान गर्दछ जबकि वेबले खण्डलाई जोड्छ र कतरनी बलहरू बोक्छ। यो सामान्यतया कारखाना संरचना, प्लेटफार्म, उपकरण आधार, पाइप रैक र अन्य संरचनात्मक इस्पात काम लागि आपूर्ति गरिन्छ।
Rongheng ले Q235B र Q355B हट-रोल्ड I-Beam 10# देखि 63# सम्मको सामान्य आकारमा, 6 मिटर, 9 मिटर र 12 मिटरको मानक लम्बाइमा आपूर्ति गर्दछ। निश्चित-लम्बाइ काटन र अन्य प्रशोधन परियोजना आवश्यकताहरु अनुसार व्यवस्थित गर्न सकिन्छ।
| वस्तु | निर्दिष्टीकरण |
|---|---|
| उत्पादन | हट-रोल्ड आई-बीम |
| स्टील ग्रेड | Q235B, Q355B |
| साइज दायरा | १०#–६३# |
| सामान्य प्रकारहरू | a / b श्रृंखला |
| मानक लम्बाइ | ६ मि./९ मि./१२ मि |
| निश्चित-लम्बाइ काटन | उपलब्ध छ |
| सतह | कालो हट-रोल्ड |
| प्रशोधन गर्दै | काटन, ड्रिलिंग, बेभलिंग, सीधा, डिबरिंग |
| आधार इस्पात मानक | GB/T 706-2016 |
| अन्य मापदण्डहरू | ASTM / EN आवश्यकताहरू छलफल गर्न सकिन्छ |
| आपूर्ति फारम | स्टक वा आवश्यकता अनुसार उत्पादन |
सामान्यतया अनुरोध गरिएका खण्डहरूमा 12.6#, 14#, 16#, 18#, 20a#, 25a# र 32a# समावेश छन्। सटीक खण्ड आयाम, फ्ल्यान्ज चौडाइ, वेब मोटाई र सैद्धांतिक वजन चयन गरिएको खण्ड पदनाम मा निर्भर गर्दछ।
सही I बीम आकार केवल मूल्य वा उपलब्धता भन्दा संरचनात्मक आवश्यकतामा निर्भर गर्दछ। खण्ड चयन गर्नु अघि स्प्यान, लागू लोड, समर्थन अवस्था, स्पेसिङ, जडान विधि र स्वीकार्य विक्षेपन विचार गर्नुपर्छ।
लामो अवधि, केन्द्रित उपकरण लोड वा समर्थनहरू बीचको ठूलो दूरीको लागि ठूलो खण्ड आवश्यक हुन सक्छ। संरचनात्मक डिजाइनले झुकाउने र कतरनको अतिरिक्त पार्श्व स्थिरता र सेवायोग्यतालाई पनि विचार गर्न आवश्यक हुन सक्छ।
जब संरचनात्मक रेखाचित्रले पहिले नै बीम नम्बर निर्दिष्ट गर्दछ, अर्डरले समान आयाम वा उपलब्ध स्टकमा आधारित प्रतिस्थापन अनुमति दिनुको सट्टा निर्दिष्ट सेक्सनलाई पछ्याउनु पर्छ।
I बीमहरू र H बीमहरू फरक क्रस-सेक्शनल ज्यामिति र खण्ड गुणहरू छन्। परम्परागत I बीमहरूमा सामान्यतया साँघुरो फ्ल्यान्जहरू र झुकेका भित्री फ्ल्यान्ज सतहहरू हुन्छन्, जबकि H बीमहरूमा सामान्यतया फराकिलो फ्ल्याङ्गहरू हुन्छन्।
I बीमहरू सामान्यतया झुकाउने सदस्यहरूको रूपमा प्रयोग गरिन्छ, जबकि H बीमहरू प्रायः स्तम्भहरू र भारी संरचनात्मक फ्रेमहरूको लागि चयन गरिन्छ। यो केवल एक सामान्य भिन्नता हो; वास्तविक खण्ड संरचनात्मक डिजाइन द्वारा निर्धारित हुनुपर्छ।
एउटा I बीमलाई H बीमले प्रतिस्थापन गर्नु हुँदैन किनभने दुई खण्डहरू समान देखिन्छन् वा एउटा थप सजिलै उपलब्ध छ।
Q235B सामान्यतया फ्याक्ट्री बीम, प्लेटफर्म, उपकरण समर्थन र सामान्य संरचनात्मक निर्माणको लागि प्रयोग गरिन्छ जहाँ चयन गरिएको खण्डले आवश्यक लोड सर्तहरू पूरा गर्दछ।
Q355B ले उच्च सामग्री बल प्रदान गर्दछ र भारी संरचनात्मक अनुप्रयोगहरूको लागि निर्दिष्ट गर्न सकिन्छ जहाँ डिजाइनको आवश्यकता पर्दछ।
उच्च स्टील ग्रेडले स्वचालित रूपमा सानो खण्ड उपयुक्त बनाउँदैन। यदि स्टीलको वजन घटाउन ग्रेड परिवर्तन गरिएको छ भने, संरचनात्मक डिजाइनलाई बल, विक्षेपन र स्थिरताको लागि फेरि जाँच गर्नुपर्छ।
किरण सीधा हट-रोलिङ अपरेसनहरूको श्रृंखला मार्फत बनाइएको छ:
स्टील बिलेट → हीटिंग → रफ रोलिंग → मध्यवर्ती रोलिंग → फिनिशिंग रोलिंग → साइजिंग → सीधा → काट्ने → निरीक्षण → बन्डलिङ
क्रमिक रोलिङ पासहरूले वेब र फ्ल्याङ्गहरू स्थापना गर्दछ र खण्डलाई आवश्यक आयामहरूमा ल्याउँछ। रोलिङ पछि, बीम आयाम, सीधा र सतह अवस्थाको लागि जाँच गरिन्छ।

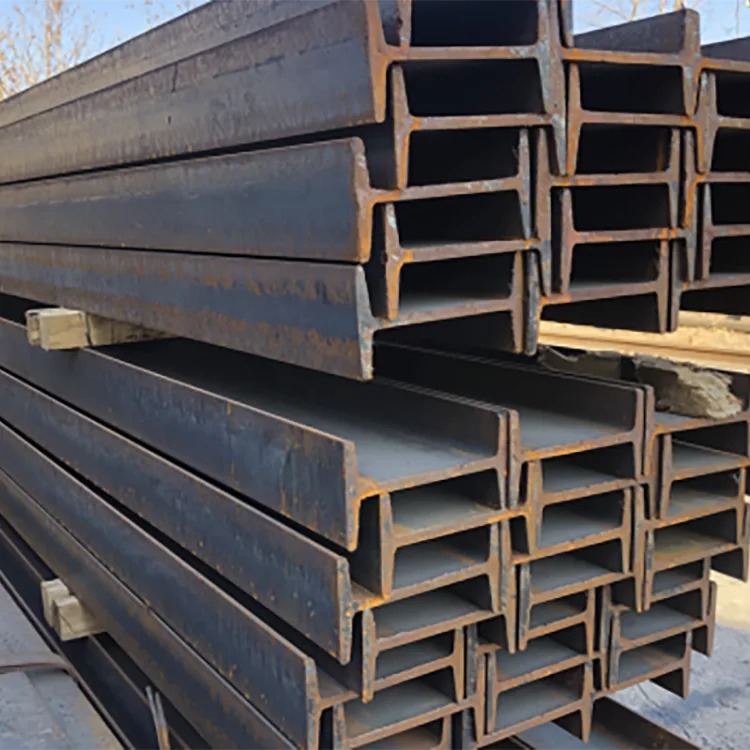

कालो हट-रोल्ड स्टिलमा सामान्यतया पाइने गाढा मिल स्केल रोलिङको समयमा बनाइएको उत्पादन सतह हो र वायुमण्डलीय खियासँग भ्रमित हुनु हुँदैन।
आधारभूत वेब-र-फ्लान्ज ज्यामिति रोलिङको समयमा उत्पादन गरिन्छ, त्यसैले ग्राहकले I-आकारको सदस्यमा निर्माण गर्न आवश्यक पर्ने छुट्टै प्लेटहरूको सट्टा एक समाप्त संरचनात्मक खण्ड प्राप्त गर्दछ।
यसले पछिको काट्ने र निर्माणलाई सरल बनाउँछ र आधारभूत बीम खण्ड सिर्जना गर्न प्रयोग भइरहेको अनुदैर्ध्य वेल्डलाई जोगाउँछ। लगातार रोल गरिएको खण्डहरूले ब्याच परियोजनाहरूमा समन्वय गर्न सामग्रीको तालिका र निर्माण रेखाचित्रहरू पनि सजिलो बनाउँदछ।
हट-रोल्ड I-Beam मुख्यतया प्रयोग गरिन्छ जहाँ I-खण्डले उपयुक्त संरचनात्मक झुकाउने सदस्य प्रदान गर्दछ।
मेसिनरी अनुप्रयोगहरूको लागि, बीम चयन कुल उपकरण वजन भन्दा बढी विचार गर्नुपर्छ। सपोर्ट स्प्यान, माउन्टिङ पोइन्ट, लोड डिस्ट्रिब्युसन, कम्पन र दोहोर्याइएको लोडिङले आवश्यक खण्डलाई असर गर्न सक्छ।
आपूर्ति गरिएका मेसिनरी परियोजनाहरूका लागि, 14#–20# I बीमहरू उपकरण आधारहरू र समर्थन निर्माणका लागि प्रयोग गरिएको छ।

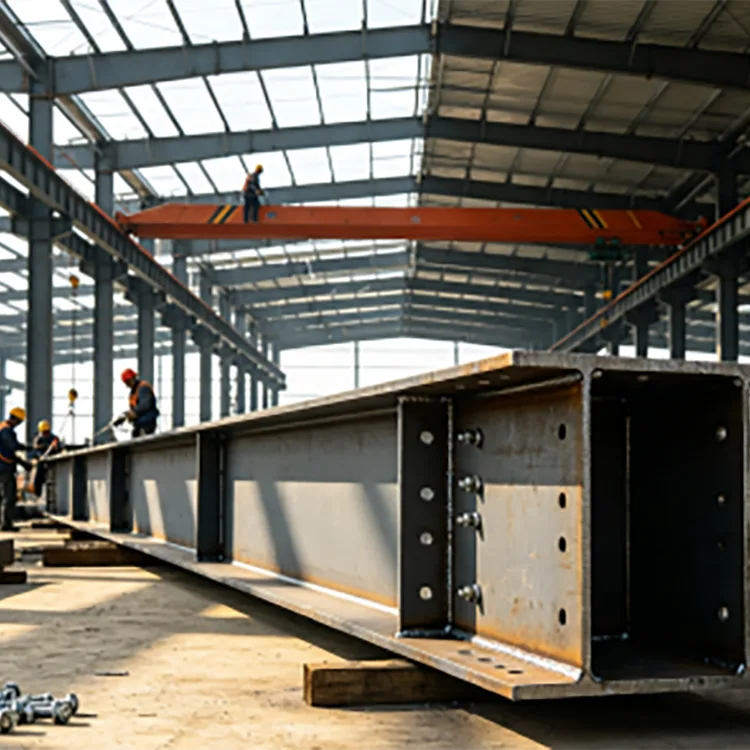

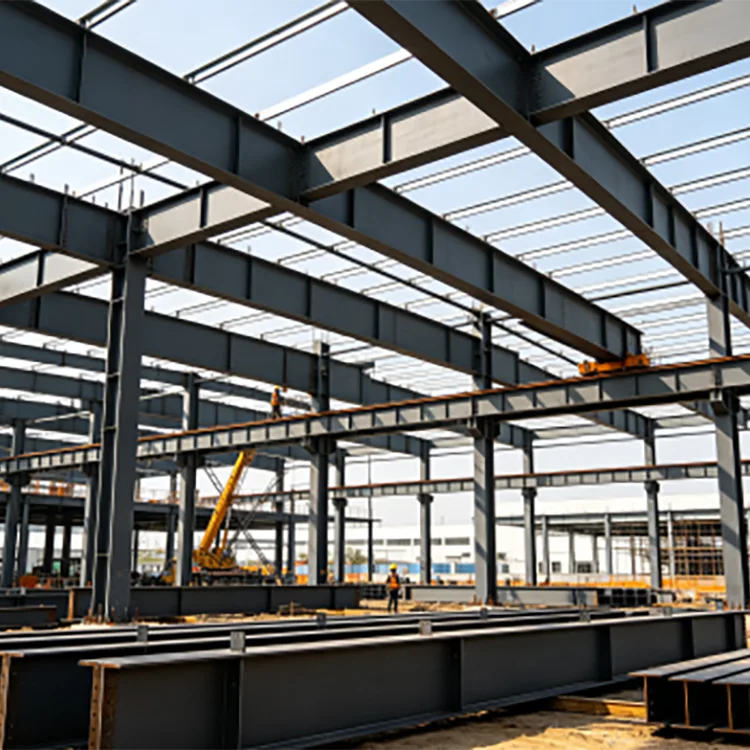

कारखाना निर्माणको लागि, 16#–25# Q235B I बीमहरू छतसँग सम्बन्धित बीमहरू, प्लेटफर्म सदस्यहरू र समर्थन संरचनाहरूको लागि आपूर्ति गरिएको छ।
ब्याच निर्माणको लागि लगातार खण्ड आयामहरू महत्त्वपूर्ण छन् किनभने बीमहरू जडान प्लेटहरू र स्थापनाको क्रममा छेउछाउका संरचनात्मक सदस्यहरूसँग पङ्क्तिबद्ध हुन आवश्यक छ।
हट-रोल्ड आई-बीम कालो हट-रोल्ड स्टिलको रूपमा जंग-संरक्षण कोटिंग बिना आपूर्ति गरिन्छ।
सुक्खा इनडोर अनुप्रयोगहरूको लागि, कालो सतह प्रयोग गर्न सकिन्छ जब परियोजनालाई अतिरिक्त जंग सुरक्षा आवश्यक पर्दैन। खुला बाहिरी स्टिलवर्कको लागि, पेन्टिङ, हट-डिप ग्याल्भेनाइजिङ वा अन्य उपयुक्त कोटिंग प्रणाली सेवा वातावरण अनुसार निर्दिष्ट गर्न सकिन्छ।
जहाँ ग्याल्भेनाइजिंग आवश्यक छ, काटन, ड्रिलिंग र अन्य निर्माण कार्यहरू ग्याल्भेनाइजिंग प्रक्रिया अघि पूरा गर्नुपर्छ। यसले खुला इस्पातको मात्रा घटाउँछ जुन अन्यथा प्रशोधन पछि मर्मत आवश्यक पर्दछ।
Rongheng परियोजना रेखाचित्र अनुसार प्रशोधन व्यवस्था गर्न सक्नुहुन्छ, सहित:
ठूला अर्डरहरूको लागि, ग्राहकहरूले उत्पादन अघि काट्ने सूची र निर्माण रेखाचित्रहरू प्रदान गर्न सक्छन्। यसले बीम लम्बाइ र प्रशोधन आवश्यकताहरूलाई स्थापना आयामहरूसँग समन्वय गर्न अनुमति दिन्छ।
निरीक्षण सामग्री ग्रेड, खण्ड पदनाम र समाप्त आयामहरूमा केन्द्रित छ।
सामाग्री प्रमाणपत्र र सहमत निरीक्षण अभिलेख परियोजना आवश्यकताहरु अनुसार आपूर्ति गर्न सकिन्छ। तेस्रो-पक्ष निरीक्षण पनि सम्झौतामा निर्दिष्ट गर्दा व्यवस्थित गर्न सकिन्छ।
स्टिल अर्डरहरू खरिद सम्झौता अनुसार वास्तविक वजन वा सैद्धान्तिक वजन द्वारा व्यवस्थित गर्न सकिन्छ।
वास्तविक वजन डेलिभर गरिएको सामग्रीको मापन मा आधारित छ। सैद्धान्तिक वजन चयन गरिएको खण्डको प्रकाशित एकाइ वजन र यसको आपूर्ति लम्बाइबाट गणना गरिन्छ।
उदाहरण को लागी, 20 kg/m को सैद्धान्तिक एकाइ वजन र 12 m को लम्बाई संग एक किरण को सैद्धांतिक वजन 240 kg छ।
बल्क अर्डरहरूको लागि, उत्पादन र ढुवानी अघि सेटलमेन्ट विधि पुष्टि गरिनु पर्छ।
एक उत्तरी चीन कारखाना परियोजनाले छत-सम्बन्धित बीमहरू, प्लेटफार्महरू र समर्थन संरचनाहरूको लागि 16#–25# Q235B हट-रोल्ड आई-बीम प्रयोग गर्यो। सामग्रीलाई ब्याचहरूमा खण्ड र आयामी जाँचहरू निर्माण गर्नु अघि पूरा गरिएको थियो।
एक मेसिनरी निर्माताले उपकरण आधारहरू र समर्थन संरचनाहरूको लागि 14#–20# I बीमहरू प्रयोग गरे। बीमहरू काटिएका थिए र सतह उपचार गर्नु अघि आवश्यक समर्थन आयामहरू अनुसार बनाइएका थिए।
दक्षिणपूर्वी एसियाली पूर्वाधार परियोजनाको लागि, प्लान्ट फ्रेमिङ र पाइप-समर्थन संरचनाहरूको लागि Q355B I बीमहरू आपूर्ति गरिएको थियो। अर्डरमा कन्टेनर ढुवानीका लागि क्रमबद्ध, बन्डल सुदृढीकरण र निर्यात कागजातहरू समावेश थिए।

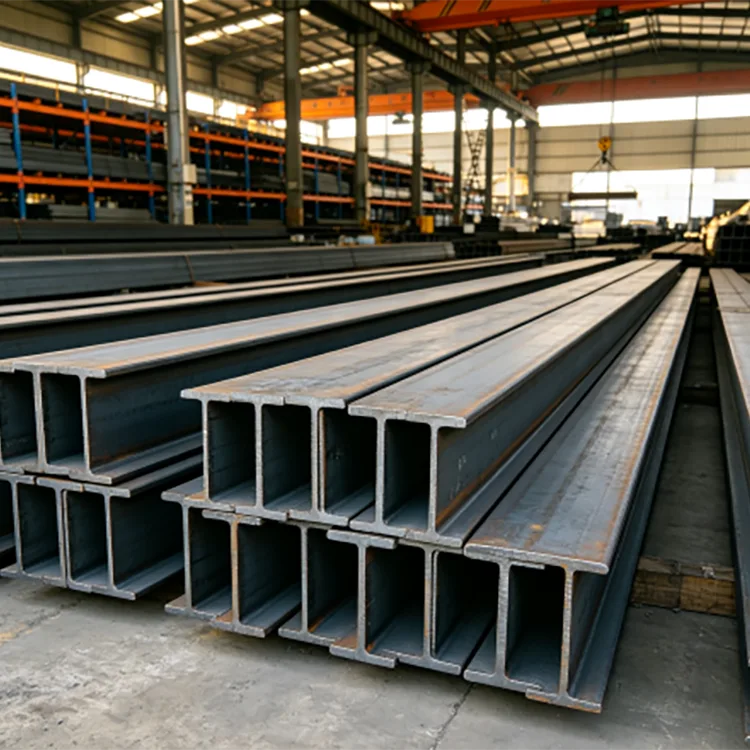

रोङहेङको आपूर्ति श्रृंखला टियानजिन डक्युझुआङमा आधारित छ, जसमा हट-रोल्ड सेक्शन स्टिल, भण्डारण, प्रशोधन र निर्यात रसदमा पहुँच छ।
10# देखि 63# सम्मको साझा I बीम खण्डहरू स्टक र परियोजनाको माग अनुसार व्यवस्थित गर्न सकिन्छ। Q235B र Q355B विभिन्न संरचनात्मक आवश्यकताहरूको लागि उपलब्ध छन्, जबकि निश्चित-लम्बाइ काटन र सहमत प्रशोधन ढुवानी अघि समन्वय गर्न सकिन्छ।
विदेशी अर्डरहरूको लागि, सामग्री क्रमबद्ध, बन्डलिङ, कन्टेनर लोडिङ र निर्यात कागजातहरू पनि ढुवानी आवश्यकताहरू अनुसार समन्वय गर्न सकिन्छ।
यो सामान्यतया कारखाना बीम, छत र प्लेटफर्म संरचना, उपकरण आधार, पाइप रैक, गोदाम संरचना र अन्य संरचनात्मक इस्पात काम लागि प्रयोग गरिन्छ।
होइन। तिनीहरूको फ्ल्यान्ज ज्यामिति र खण्ड गुणहरू फरक छन्। संरचनात्मक आवश्यकताहरू जाँच नगरी I बीमलाई H बीमले प्रतिस्थापन गर्नु हुँदैन।
न त विश्वव्यापी रूपमा राम्रो छ। उपयुक्त खण्ड स्प्यान, लोडिङ, खण्ड गुणहरू, समर्थन सर्तहरू र संरचनात्मक डिजाइनमा निर्भर गर्दछ।
Q235B र Q355B आपूर्ति गरिएका मुख्य ग्रेडहरू हुन्। परियोजना द्वारा आवश्यक पर्दा अन्य ग्रेडहरू छलफल गर्न सकिन्छ।
सामान्य आकार दायरा 10#–63# हो, a / b श्रृंखला खण्डहरू सहित। सटीक आयाम र सैद्धान्तिक एकाइ वजन चयन गरिएको खण्ड पदनाम मा निर्भर गर्दछ।
हो। मानक लम्बाइहरू 6 मिटर, 9 मिटर र 12 मिटर समावेश छन्, र निश्चित-लम्बाइ काटन परियोजना आवश्यकताहरू अनुसार व्यवस्थित गर्न सकिन्छ।
हो। ड्रिलिङ, काटन, बेभलिंग, सीधा र डिबरिङ रेखाचित्र र सहमत प्रशोधन आवश्यकताहरु अनुसार व्यवस्थित गर्न सकिन्छ।
हो। बाहिरी वा आर्द्र वातावरणको लागि अतिरिक्त जंग सुरक्षा आवश्यक पर्दा बीमलाई पहिले निर्माण गर्न सकिन्छ र त्यसपछि हट-डिप ग्याल्भेनाइज्ड गर्न सकिन्छ।
स्वतः होइन। स्टिल ग्रेडमा परिवर्तन संरचनात्मक लोड, सेक्सन साइज र डिजाइन आवश्यकताहरू विरुद्ध जाँच गरिनु पर्छ।
सैद्धान्तिक वजन सामान्यतया चयन गरिएको खण्डको प्रकाशित एकाइ वजनबाट यसको लम्बाइले गुणा गरिन्छ। सम्झौतामा निर्दिष्ट हुँदा वास्तविक-वजन निपटान पनि प्रयोग गर्न सकिन्छ।
सामाग्री प्रमाणपत्र र सहमत निरीक्षण अभिलेख परियोजना आवश्यकताहरु अनुसार आपूर्ति गर्न सकिन्छ। आवश्यक पर्दा तेस्रो-पक्ष निरीक्षणको पनि व्यवस्था गर्न सकिन्छ।
हो। सेक्शन स्टिल आपूर्ति, निश्चित-लम्बाइ काट्ने, सहमत प्रशोधन, बन्डलिङ, निरीक्षण कागजात, कन्टेनर लोडिङ र निर्यात कागजातहरू अन्तर्राष्ट्रिय आदेशहरूको लागि समन्वय गर्न सकिन्छ।
