लेख सारांश: A तातो-रोल्ड आई-बीमव्यावहारिक झुकाउने प्रतिरोध र औद्योगिक भवनहरू, उपकरण आधारहरू, प्लेटफार्महरू, र पाइप र्याकहरूको लागि भरपर्दो समर्थन प्रदान गर्न डिजाइन गरिएको एक व्यापक रूपमा प्रयोग गरिएको संरचनात्मक इस्पात खण्ड हो। यसको क्रस-सेक्शनल ज्यामिति, स्टिल ग्रेड, आयाम, निर्माण प्रक्रिया, र सतह सुरक्षा बुझ्दा इन्जिनियरहरू र खरिद टोलीहरूलाई तिनीहरूको अनुप्रयोगहरूको लागि सही उत्पादन चयन गर्न मद्दत गर्दछ।रोङहेङQ235B र Q355B ग्रेडहरूमा 10# देखि 63# सम्मको सामान्य आकार र 6 मिटर, 9 मिटर र 12 मिटरको मानक लम्बाइमा हट-रोल्ड I-बिमहरू आपूर्ति गर्दछ। यस गाइडले स्पेसिफिकेशनहरू कसरी मूल्याङ्कन गर्ने, सामग्री विकल्पहरू तुलना गर्ने र थप सटीक स्टिल खरिद योजना कसरी तयार गर्ने भनेर बताउँछ।

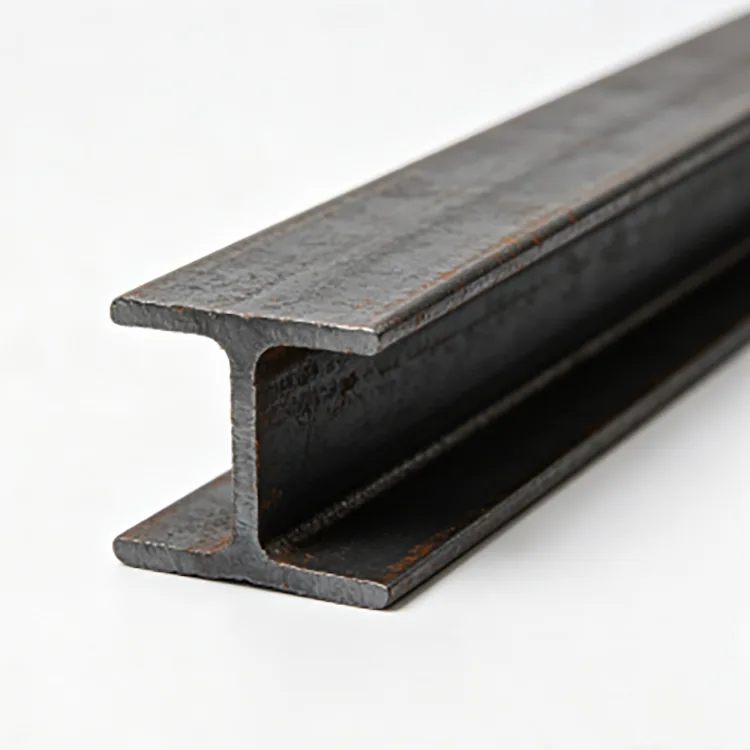

एक तातो-रोल्ड I-बीम एक संरचनात्मक स्टील प्रोफाइल हो जुन तातो स्टील रोलिंग द्वारा गठन पास को एक श्रृंखला मार्फत निर्मित। यसको क्रस-सेक्शनमा दुईवटा तेर्सो फ्ल्याङ्गहरू छन् जुन ठाडो वेबद्वारा जडान गरिएको छ, पहिचान योग्य I-आकारको प्रोफाइल सिर्जना गर्दछ। यो ज्यामितिले धेरै लोड-असर गर्ने अनुप्रयोगहरूको लागि खण्डलाई उपयुक्त बनाउँदै, झुकाउने प्रतिरोधको लागि सामग्रीलाई कुशलतापूर्वक वितरण गर्दछ।
छुट्टै स्टिल प्लेटहरूबाट जम्मा गरिएको बनावटी बीमको विपरीत, एक मानक हट-रोल्ड आई-बीमले रोलिङ प्रक्रियाको क्रममा सीधा यसको आधारभूत क्रस-सेक्शनल आकार प्राप्त गर्दछ। यसले अनुदैर्ध्य प्लेट वेल्डिङको माध्यमबाट आधारभूत खण्ड निर्माण गर्ने आवश्यकतालाई कम गर्छ र त्यसपछिको निर्माणको लागि मानकीकृत प्रोफाइल प्रदान गर्दछ।
रोङहेङ Q235B र Q355B ग्रेडहरूमा हट-रोल्ड I-Beam उत्पादनहरू आपूर्ति गर्दछ। उपलब्ध दायरामा 10# देखि 63# सम्मका सामान्य चिनियाँ मानक आकारहरू समावेश छन्, निश्चित-लम्बाइ काट्ने र पुष्टि गरिएका परियोजना आवश्यकताहरू अनुसार थप प्रशोधन उपलब्ध छन्।
वेबले मुख्यतया फ्ल्याङ्गहरू जोड्छ र कतरनी प्रतिरोधमा योगदान गर्दछ, जबकि फ्ल्याङ्गहरूले खण्डको झुकाउने प्रतिरोधको धेरै प्रदान गर्दछ। यद्यपि, वास्तविक प्रदर्शन पूर्ण क्रस-सेक्शनल गुणहरू, स्टिल ग्रेड, समर्थन सर्तहरू, लोडिङ ढाँचा, र संरचनात्मक डिजाइनमा निर्भर गर्दछ।
तातो रोलिङले माथिल्लो तापक्रममा स्टिललाई आकार दिन्छ, जसले सामग्रीलाई कोठाको तापक्रममा भन्दा धेरै सजिलैसँग रोल बनाउने माध्यमबाट पार गर्न दिन्छ। I-beam को लागि, लगातार रोलिङ अपरेसनहरूले वेब र फ्ल्याङ्गहरू स्थापना गर्दछ र खण्डलाई यसको निर्दिष्ट आयामहरूमा ल्याउँछ।
एक सामान्य उत्पादन अनुक्रम निम्न चरणहरू समावेश गर्दछ:
सटीक उत्पादन र निरीक्षण व्यवस्था उत्पादन सुविधा र लागू उत्पादन मानक मा निर्भर गर्दछ। खरिदकर्ताहरूको लागि, आवश्यक बिन्दु प्रमाणित कि समाप्त बीम खण्ड आयाम, सामग्री ग्रेड, लम्बाइ, र सतह अवस्था लागि सहमत आवश्यकताहरू पूरा गर्दछ भनेर प्रमाणित गर्न छ।
हट-रोल्ड आई-बीम छनोट गर्नको लागि नाममात्र आकार पहिचान गर्नु भन्दा बढी आवश्यक छ। खरीददारहरूले अर्डर गर्नु अघि खण्ड पदनाम, स्टील ग्रेड, आयामी मानक, लम्बाइ, प्रशोधन आवश्यकताहरू, र डेलिभरी सर्तहरू पुष्टि गर्नुपर्छ।
निम्न तालिकाले Rongheng को हट-रोल्ड I-बीम दायराको लागि प्रकाशित प्रमुख आपूर्ति जानकारीको सारांश दिन्छ।
| विशिष्टता | उपलब्ध विकल्पहरू वा विवरणहरू | के खरीददारहरूले पुष्टि गर्नुपर्छ |
|---|---|---|
| उत्पादन प्रकार | हट-रोल्ड संरचनात्मक I-बीम | आवश्यक क्रस-सेक्शनल प्रोफाइल |
| स्टील ग्रेड | Q235B, Q355B | संरचनात्मक रेखाचित्रमा निर्दिष्ट गरिएको ग्रेड |
| साइज दायरा | १०#–६३# | सटीक खण्ड पदनाम र श्रृंखला |
| खण्ड श्रृंखला | a-श्रृङ्खला र b-श्रृङ्खला विकल्पहरू | सही आयामी कन्फिगरेसन |
| मानक लम्बाइ | ६ मिटर, ९ मिटर, १२ मिटर | आवश्यक स्टक लम्बाइ वा काट्ने तालिका |
| सतह अवस्था | कालो हट-रोल्ड स्टील | अतिरिक्त कोटिंग आवश्यक छ कि छैन |
| प्रशोधन विकल्पहरू | काटन, ड्रिलिंग, बेभलिंग, सीधा, डिबरिंग | रेखाचित्र विवरण र प्रशोधन सहिष्णुता |
| लागू मानक | GB/T 706-2016; अन्य आवश्यकताहरु छलफल गर्न सकिन्छ | आवश्यक मानक र स्वीकृति मापदण्ड |
| निरीक्षण कागजातहरू | सामाग्री प्रमाणपत्र र सहमत निरीक्षण अभिलेख, परियोजना आवश्यकताहरु को अधीनमा | आवश्यक कागजात र निरीक्षण दायरा |
यी विकल्पहरू परियोजना-विशिष्ट विशिष्टताको विकल्प होइनन्। वास्तविक आयामहरू, फ्ल्यान्ज चौडाइ, वेब मोटाई, एकाइ वजन, र सहिष्णुताहरू चयन गरिएको खण्ड र लागू मानक अनुसार भिन्न हुन्छन्। एउटै नाममात्र साइज दायरा भित्रका सबै बीमहरूमा समान गुणहरू छन् भनी मान्नुको सट्टा खरिदकर्ताहरूले सान्दर्भिक आयामी जानकारी अनुरोध गर्नुपर्छ।
थप उत्पादन जानकारीको लागि, Rongheng Steel I-Beams उत्पादन कोटीमा जानुहोस्।
I-आकारको प्रोफाइलले तातो-रोल्ड I-बीमहरूलाई संरचनाहरूमा उपयोगी बनाउँछ जहाँ झुकाउने प्रतिरोध, व्यावहारिक निर्माण, र स्थापित स्टील निर्माण विधिहरूसँग अनुकूलता महत्त्वपूर्ण हुन्छ। तिनीहरूको उपयुक्तता अझै पनि प्रत्येक अनुप्रयोगको लागि ईन्जिनियरिङ् गणना मार्फत पुष्टि हुनुपर्छ।
उपकरण आधारहरूको लागि, खरीददारहरूले कम्पन, केन्द्रित भार, माउन्टिंग स्थितिहरू, र दोहोर्याइएको अपरेटिङ फोर्सहरू विचार गर्नुपर्छ। निर्माण संरचनाको लागि, स्प्यान, बीम स्पेसिङ, जडान विवरण, विक्षेपन सीमा, र समग्र स्थिरता समान रूपमा महत्त्वपूर्ण हुन सक्छ।
हल्का लोड भएको प्लेटफर्मको लागि काम गर्ने किरण क्रेन-सपोर्ट गर्ने संरचना वा महत्त्वपूर्ण गतिशील बलहरूको अधीनमा रहेको मेसिनको लागि उपयुक्त नहुन सक्छ। एप्लिकेसन-विशिष्ट इन्जिनियरिङले सधैं अन्तिम चयनलाई मार्गदर्शन गर्नुपर्छ।
Q235B र Q355B विभिन्न इन्जिनियरिङ आवश्यकताहरूको लागि प्रयोग गरिने सामान्य संरचनात्मक स्टील ग्रेडहरू हुन्। चयन गरिएको बीम खण्डसँग जोड्दा सामग्रीको निर्दिष्ट मेकानिकल गुणहरूले डिजाइन आवश्यकताहरू पूरा गर्छ कि गर्दैन भन्ने मुख्य विचार हो।
Q235B लाई फ्याक्ट्री समर्थन फ्रेमहरू, प्लेटफार्महरू, उपकरण समर्थनहरू, र यसको निर्दिष्ट गुणहरू पर्याप्त भएका अन्य अनुप्रयोगहरू सहित सामान्य संरचनात्मक निर्माणका लागि प्रायः विचार गरिन्छ। यसको उपयुक्तता डिजाइन लोड, खण्ड आयाम, जडान विवरण, र लागू मानक मा निर्भर गर्दछ।
Q355B ले लागू सामग्री मानक अन्तर्गत Q235B भन्दा उच्च निर्दिष्ट उपज शक्ति प्रदान गर्दछ। यो चयन गर्न सकिन्छ जब कुनै परियोजनालाई उच्च सामग्री बल चाहिन्छ वा जब इन्जिनियरले निर्धारण गर्दछ कि यो अभिप्रेत लोडिङ अवस्थाहरूको लागि उपयुक्त छ।
यद्यपि, उच्च-शक्ति ग्रेडले स्वचालित रूपमा सानो किरण स्वीकार्य बनाउँदैन। विचलन, स्थानीय र समग्र स्थिरता, जडान क्षमता, सान्दर्भिक थकान, र अन्य डिजाइन जाँचहरूले अझै पनि चयनलाई नियन्त्रण गर्न सक्छ।
| तुलना कारक | Q235B | Q355B |
|---|---|---|
| सामान्य स्थिति | सामान्य संरचनात्मक इस्पात ग्रेड | उच्च-शक्ति संरचनात्मक इस्पात ग्रेड |
| सम्भावित अनुप्रयोगहरू | सामान्य फ्रेमहरू, प्लेटफर्महरू, र समर्थनहरू | उच्च निर्दिष्ट सामग्री बल चाहिने अनुप्रयोगहरू |
| बीम आकार चयन | संरचनात्मक गणनाहरू पूरा गर्नुपर्छ | संरचनात्मक गणनाहरू पूरा गर्नुपर्छ |
| वेल्डिङ र निर्माण | लागू हुने ग्रेड आवश्यकताहरू र स्वीकृत प्रक्रियाहरू पालना गर्नुहोस् | लागू हुने ग्रेड आवश्यकताहरू र स्वीकृत प्रक्रियाहरू पालना गर्नुहोस् |
| अन्तिम चयन | इन्जिनियरिङ विनिर्देशहरूमा आधारित | इन्जिनियरिङ विनिर्देशहरूमा आधारित |
अर्डर गर्नु अघि, संरचनात्मक रेखाचित्र र सामग्री विशिष्टता विरुद्ध आवश्यक ग्रेड पुष्टि गर्नुहोस्। अनुमोदन बिना एउटा ग्रेडलाई अर्कोको लागि प्रतिस्थापन गर्दा अनुपालन, निर्माण प्रक्रियाहरू, वा संरचनात्मक कार्यसम्पादनलाई असर गर्न सक्छ।
I-beams र H-beams दुवै एक वेब र दुई flanges संग संरचनात्मक इस्पात प्रोफाइल हो, तर तिनीहरूको क्रस-सेक्शनल अनुपात र खण्ड गुणहरू महत्त्वपूर्ण रूपमा फरक हुन सक्छ। परम्परागत I-बिमहरूमा सामान्यतया साँघुरो फ्ल्याङ्गहरू हुन्छन्, जबकि H-बिमहरूमा सामान्यतया फराकिलो फ्ल्याङ्गहरू र संरचनात्मक आवश्यकताहरूको फरक दायराको लागि उपयुक्त प्रोफाइल हुन्छ।
| तुलना बिन्दु | I-Beam | एच-बीम |
|---|---|---|
| क्रस-सेक्शनल उपस्थिति | खण्ड गहिराई सापेक्ष सामान्यतया साँघुरो flanges | सामान्यतया फराकिलो flanges |
| साझा संरचनात्मक भूमिका | बीम, प्लेटफर्म, उपकरण समर्थन, र चयन गरिएको फ्रेमिङ सदस्यहरू | स्तम्भहरू, निर्माण फ्रेमहरू, र अन्य लोड-असर सदस्यहरू |
| डिजाइन विचारहरू | खण्ड मोड्युलस, कतरनी प्रतिरोध, स्थिरता, र विक्षेपन | खण्ड गुणहरू, स्थिरता, अक्षीय भार, झुकाउने, र जडानहरू |
| आदानप्रदान क्षमता | इन्जिनियरिङ प्रमाणीकरण आवश्यक छ | इन्जिनियरिङ प्रमाणीकरण आवश्यक छ |
न त प्रोफाइल विश्वव्यापी रूपमा उच्च छ। उपयुक्त छनौट लोड मार्ग, स्प्यान, समर्थन सर्तहरू, सदस्य अभिमुखीकरण, जडान डिजाइन, र सान्दर्भिक खण्ड गुणहरूमा निर्भर गर्दछ। प्रतिस्थापन कहिले पनि गर्नु हुँदैन किनभने दुई प्रोफाइलहरू समान देखिन्छन् वा तुलनात्मक नाममात्र गहिराइहरू छन्।
बहु संरचनात्मक प्रोफाइलहरू आवश्यक पर्ने परियोजनाहरूले उपलब्ध उत्पादन कोटीहरू तुलना गर्न रोङहेङको संरचनात्मक स्टिल खण्डहरूको समीक्षा गर्न सक्छन्।
उत्पादन गुणस्तर दृश्य उपस्थिति भन्दा बढी समावेश छ। हट-रोल्ड आई-बीमको लागि, खरिदकर्ताहरूले प्रमाणित गर्नुपर्छ कि आपूर्ति गरिएको खण्ड खरिद अर्डरसँग मेल खान्छ र यसको आयाम, सामग्री पहिचान, र सतह अवस्था सहमत स्वीकृति मापदण्ड पूरा गर्दछ।
एक व्यावहारिक निरीक्षण योजनाले निम्न बुँदाहरू समेट्न सक्छ:
मानक कालो हट-रोल्ड आई-बीमहरूले स्वचालित रूपमा जंग-सुरक्षा कोटिंग समावेश गर्दैन। सतहले सामान्यतया मिल स्केल राख्छ, र सञ्चालन वातावरणको आधारमा अतिरिक्त सुरक्षा आवश्यक हुन सक्छ।
सुख्खा अवस्थाहरूमा भित्री अनुप्रयोगहरूको लागि, निर्दिष्ट कालो सतह पर्याप्त हुन सक्छ। बाहिरी स्थापनाहरू, आर्द्र सुविधाहरू, तटीय स्थानहरू, र रासायनिक रूपमा आक्रामक वातावरणहरूलाई उपयुक्त पेन्ट प्रणाली, हट-डिप ग्याल्भेनाइजिंग, वा अर्को इन्जिनियर गरिएको सुरक्षात्मक कोटिंग आवश्यक पर्दछ।
जहाँ ग्याल्भेनाइजिङ निर्दिष्ट गरिएको छ, काटन, ड्रिलिंग, र अन्य निर्माण कार्यहरू सामान्यतया कोटिंग गर्नु अघि समन्वय गर्नुपर्छ। यसले खुला स्टीलको मात्रा कम गर्न मद्दत गर्दछ जुन अन्यथा प्रशोधन पछि सुरक्षात्मक मर्मत आवश्यक पर्दछ। अन्तिम कोटिंग प्रणाली वातावरण, डिजाइन जीवन, मर्मत योजना, र परियोजना आवश्यकताहरु अनुसार चयन गरिनु पर्छ।
स्पष्ट खरिद विनिर्देशहरूले सामग्री बेमेल, अनावश्यक बनावट, र स्थापना ढिलाइ कम गर्न मद्दत गर्दछ। उद्धरण अनुरोध गर्नु अघि, सम्भव भएसम्म निम्न जानकारी तयार गर्नुहोस्।
उदाहरणका लागि, ड्रिल गरिएको माउन्टिङ प्वालसहित १२ मिटर बीमहरू आवश्यक पर्ने परियोजनाले अन्तिम कट लम्बाइ र प्वालको स्थान दुवै निर्दिष्ट गर्नुपर्छ। यदि अर्डरले केवल किरण आकार र मात्रा बताउँछ भने, आपूर्तिकर्तासँग आवश्यक प्रशोधित घटकहरू तयार गर्न पर्याप्त जानकारी नहुन सक्छ।
रोङहेङ ले सहमत आवश्यकताहरू अनुसार मानक खण्डहरू, निश्चित-लम्बाइ काट्ने, ड्रिलिंग, बेभलिंग, सीधा, र डिबरिङ समन्वय गर्न सक्छ। पूर्ण रेखाचित्र र एक समेकित काटन सूची प्रदान गर्नाले उत्पादन वा ढुवानी अघि अर्डर समीक्षा गर्न सजिलो बनाउँछ।
यो सामान्यतया कारखाना संरचना, छत सम्बन्धित बीम, प्लेटफार्म, उपकरण आधार, पाइप रैक, गोदाम फ्रेमिङ, र औद्योगिक समर्थन संरचना लागि प्रयोग गरिन्छ। विशिष्ट अनुप्रयोग संरचनात्मक डिजाइन विरुद्ध जाँच गर्नुपर्छ।
रोङहेङ ले 10# देखि 63# सम्मको साझा साइज दायरा सूचीबद्ध गर्दछ, जसमा a-श्रृङ्खला र b-श्रृङ्खला विकल्पहरू समावेश छन्। सही आयाम र सैद्धान्तिक एकाइ वजन चयन गरिएको खण्ड पदनाम मा निर्भर गर्दछ।
सामान्य मानक लम्बाइहरू 6 मिटर, 9 मिटर र 12 मिटर छन्। निश्चित-लम्बाइ काटन पनि पुष्टि परियोजना आयाम र अर्डर आवश्यकताहरु अनुसार छलफल गर्न सकिन्छ।
नम्बर Q355B मा उच्च निर्दिष्ट उपज शक्ति छ, तर उपयुक्त ग्रेड ईन्जिनियरिङ् डिजाइन, लोड अवस्था, खण्ड आकार, निर्माण आवश्यकताहरू, र लागू मानक मा निर्भर गर्दछ। उच्च सामग्रीको बलले मात्र समग्र संरचनात्मक कार्यसम्पादनको ग्यारेन्टी गर्दैन।
स्वतः होइन। दुई प्रोफाइलहरूमा फरक खण्ड गुणहरू र संरचनात्मक व्यवहार हुन सक्छ। कुनै पनि प्रतिस्थापन जिम्मेवार संरचनात्मक इन्जिनियर द्वारा जाँच गरी अनुमोदन गरिनु पर्छ।
हो। काटन, ड्रिलिंग, बेभलिंग, सीधा, र deburring सहमत प्रशोधन आवश्यकताहरु अनुसार व्यवस्थित गर्न सकिन्छ। खरीददारहरूले अर्डर गर्नु अघि आवश्यक रेखाचित्र, आयामहरू र सहिष्णुताहरू प्रदान गर्नुपर्छ।
एक मानक कालो तातो-रोल्ड सतह समर्पित जंग-संरक्षण कोटिंगको बराबर छैन। वातावरणमा निर्भर गर्दै, परियोजनालाई पेन्टिङ, हट-डिप ग्याल्भेनाइजिङ वा अर्को उपयुक्त सुरक्षा प्रणाली आवश्यक पर्न सक्छ।
खण्ड पदनाम, स्टिल ग्रेड, लागू मानक, मात्रा, आवश्यक लम्बाइ, प्रशोधन विवरण, सतह उपचार, निरीक्षण आवश्यकताहरू, र डेलिभरी गन्तव्य समावेश गर्नुहोस्। यी विवरणहरूले आपूर्तिकर्तालाई अर्डरलाई अझ सही रूपमा मूल्याङ्कन गर्न मद्दत गर्दछ।
सैद्धान्तिक तौल चयन गरिएको खण्डको प्रकाशित एकाइ वजनलाई यसको लम्बाइले गुणन गरेर गणना गरिन्छ। उदाहरणका लागि, 20 kg/m को सैद्धान्तिक एकाइ वजन र 12 m को लम्बाइ भएको खण्डको सैद्धान्तिक वजन 240 kg छ। चयन गरिएको खण्डको लागि वास्तविक एकाइ वजन पुष्टि हुनुपर्छ, र सम्झौताले निपटान विधि निर्दिष्ट गर्नुपर्छ।
हो। अन्तर्राष्ट्रिय आदेशहरू सहमत सेक्सन विशिष्टताहरू, प्रशोधन आवश्यकताहरू, निरीक्षण कागजातहरू, प्याकेजिङ्ग, कन्टेनर लोडिङ, र निर्यात कागजातहरू वरिपरि समन्वय गर्न सकिन्छ। प्रत्येक अर्डरको लागि डेलिभरी व्यवस्था पुष्टि गरिनु पर्छ।
एक हट-रोल्ड I-बीमले प्रभावकारी संरचनात्मक समाधान प्रदान गर्न सक्छ जब यसको आयाम, स्टिल ग्रेड, र खण्ड गुणहरू परियोजनाको मागहरूसँग मेल खान्छ। सफल खरिदका लागि मूल्यहरू तुलना गर्नुभन्दा बढी आवश्यक छ: खरिदकर्ताहरूले लागू मानक प्रमाणित गर्नुपर्छ, सही खण्ड श्रृंखला पुष्टि गर्नुपर्छ, प्रशोधन र जंग सुरक्षा निर्दिष्ट गर्नुहोस्, र स्पष्ट निरीक्षण र डेलिभरी आवश्यकताहरू स्थापना गर्नुहोस्।
रोङहेङ ले Q235B र Q355B हट-रोल्ड I-बिमहरू, 10# देखि 63# सम्मको सामान्य आकार, 6 मिटर, 9 मिटर, र 12 मिटरको मानक लम्बाइ, र सहमत प्रशोधन विकल्पहरूसँग संरचनात्मक स्टिल सोर्सिङलाई समर्थन गर्दछ। चाहे तपाईं कारखानाको संरचना, उपकरण आधार, औद्योगिक प्लेटफर्म, वा पाइप र्याकको लागि स्टिल खरिद गर्दै हुनुहुन्छ, सही विशिष्टताहरूले निर्माणलाई सुव्यवस्थित गर्न र हटाउन सकिने खरीद जोखिमहरू कम गर्न मद्दत गर्न सक्छ।
तपाईंको अर्को संरचनात्मक परियोजनाको लागि हट-रोल्ड आई-बीमको भरपर्दो आपूर्ति खोज्दै हुनुहुन्छ? आफ्नो आवश्यक सेक्शन साइज, स्टिल ग्रेड, मात्रा, काट्ने आयाम, सतह उपचार, र वितरण गन्तव्य Rongheng सँग साझेदारी गर्नुहोस्। हाम्रो टोलीले तपाईंको आवश्यकताहरू समीक्षा गर्न र उपयुक्त आपूर्ति विकल्पहरू छलफल गर्न सक्छ। उत्पादन विवरणहरू, परियोजना उद्धरणहरू, र अनुकूलित प्रशोधन व्यवस्थाहरूको लागि,जारीहामीलाई कारबाही गर्नुहोस्आज तपाइँको इस्पात सोर्सिंग आवश्यकताहरु छलफल गर्न।
