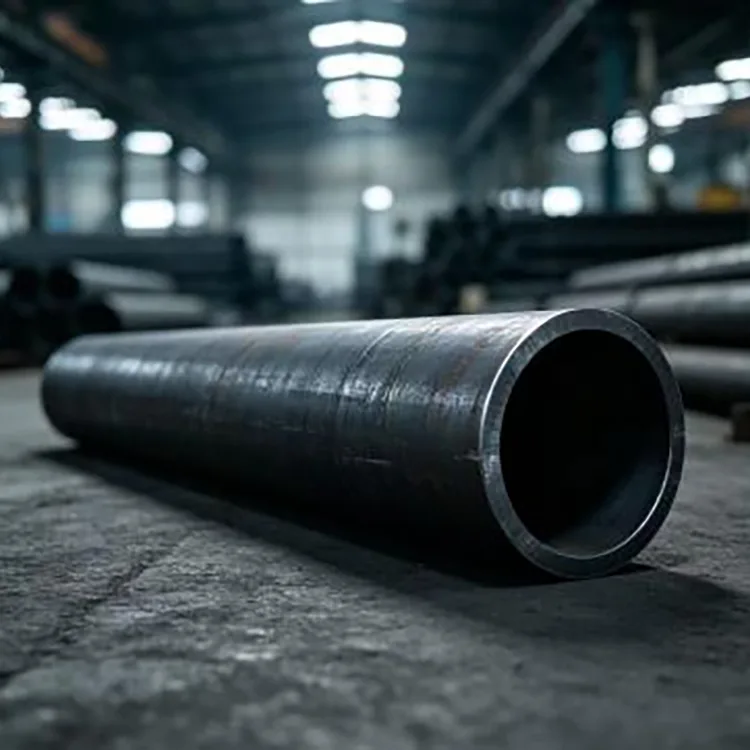

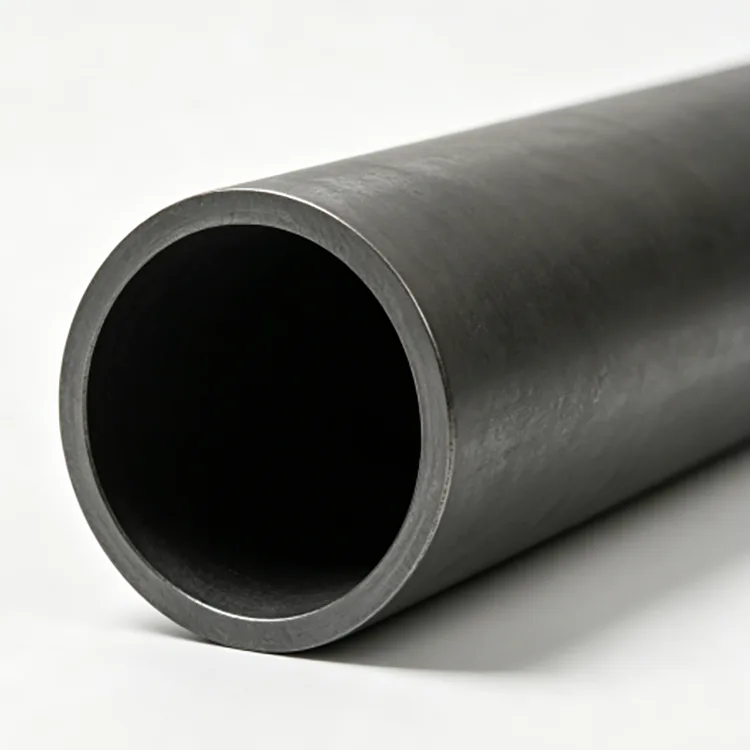

पाइपलाइन प्रणालीहरूको लागि कार्बन स्टील सिमलेस पाइप

पाइपलाइन प्रणालीका लागि कार्बन स्टिल सिमलेस पाइप लामो समयसम्म वेल्डेड सीम भएको स्टिल स्ट्रिपको सट्टा ठोस स्टील बिलेटबाट बनाइन्छ। बिलेटलाई तताइन्छ, खोक्रो खोल बनाउनको लागि छेडिन्छ र त्यसपछि आवश्यक व्यास र पर्खाल मोटाई प्राप्त गर्न रोल वा चिसो कोरिन्छ।

पाइपलाइन प्रणालीहरूको लागि, सिमलेस पाइप प्रयोग गर्ने मुख्य कारण "उच्च शक्ति" भएको मात्र होइन। यसको निर्माणले वेल्डेड पाइपमा पाइने अनुदैर्ध्य वेल्ड सीम हटाउँछ, जुन निश्चित उच्च-दबाव, उच्च-तापमान वा महत्वपूर्ण-सेवा अनुप्रयोगहरूको लागि महत्त्वपूर्ण विचार हुन सक्छ।

समाप्त पाइप कालो अवस्थामा आपूर्ति गर्न सकिन्छ, अचार र निष्क्रिय, पालिश, खिया रोकथाम तेल लेप वा अन्य सहमत सतह संरक्षण संग उपचार गर्न सकिन्छ। अन्तिम विशिष्टता मध्यम, तापक्रम, दबाब, जडान विधि र लागू पाइपलाइन मानकमा आधारित हुनुपर्छ।

डिजाइन दायरा

सामग्री

20# कार्बन स्टील सामान्यतया सामान्य तरल ढुवानी र परम्परागत मेकानिकल अनुप्रयोगहरूको लागि प्रयोग गरिन्छ।

Q235B सामान्य संरचनात्मक र समर्थन अनुप्रयोगहरूको लागि उपयुक्त छ जहाँ डिजाइनलाई यो ग्रेड चाहिन्छ।

Q345B लागू पाइप विशिष्टताको अधीनमा, उच्च शक्ति चाहिने अनुप्रयोगहरूको लागि विचार गर्न सकिन्छ।

A106 Gr.B उच्च-तापमान सेवामा प्रयोग हुने सिमलेस कार्बन स्टिल पाइपको लागि साझा विकल्प हो। ASTM A106/A106M-26 ले उच्च-तापमान सेवाको लागि सिमलेस कार्बन स्टील पाइप कभर गर्दछ र मेकानिकल परीक्षण, हाइड्रोस्ट्याटिक परीक्षण र गैर विनाशकारी विद्युत परीक्षणका लागि आवश्यकताहरू समावेश गर्दछ।

A53 Gr.B एक फराकिलो पाइप स्पेसिफिकेशनसँग सम्बन्धित छ जसले दुवै सिमलेस र वेल्डेड कालो र तातो-डुबिएको ग्याल्भेनाइज्ड पाइपलाई कभर गर्दछ, त्यसैले खरिदकर्ताले आवश्यक उत्पादन सिमलेस छ भनी स्पष्ट रूपमा बताउनु पर्छ। ASTM A53/A53M-24 ले NPS 1/8 मार्फत NPS 26 लाई कभर गर्दछ र हाइड्रोस्टेटिक र अन्य निरीक्षण आवश्यकताहरू समावेश गर्दछ।

पहिले मानक छान्नुहोस्

विभिन्न सेवाहरूको लागि विभिन्न मापदण्डहरू अभिप्रेरित छन्।

चीनमा सामान्य तरल ढुवानीको लागि, GB/T 8163-2018 तरल सेवाको लागि सिमलेस स्टील पाइपहरूको लागि हालको मानक हो।

उच्च-तापमान सेवाको लागि, ASTM A106/A106M विशेष गरी उच्च-तापमान सेवाको लागि सिमलेस कार्बन स्टील पाइपको लागि हो।

पेट्रोलियम क्र्याकिंग र सम्बन्धित पेट्रोकेमिकल फर्नेस, गर्मी एक्सचेन्जर र प्रेसर-पाइपिङ अनुप्रयोगहरूको लागि, GB 9948-2013 ले पेट्रोलियम क्र्याकिंगको लागि सिमलेस स्टिल ट्यूबहरू कभर गर्दछ।

यही कारणले गर्दा पाइपलाइन जाँचले सेवाको माध्यम र सञ्चालन तापक्रम मात्र होइन बाहिरी व्यास र पर्खालको मोटाई पनि उल्लेख गर्नुपर्छ।

दबाव र तापमान

आपूर्ति गरिएको उत्पादन दायराले 0.6–32 MPa र -20°C देखि 450°C सम्म समेट्छ, तर यी प्रत्येक पाइपको लागि एक सार्वभौमिक रेटिङको रूपमा मान्नु हुँदैन।

स्वीकार्य दबाव बाहिरी व्यास, पर्खाल मोटाई, स्टील ग्रेड, डिजाइन तापमान, जंग भत्ता, संयुक्त कन्फिगरेसन र गभर्निंग डिजाइन कोड मा निर्भर गर्दछ।

तापक्रमले सामग्रीको कार्यसम्पादनलाई पनि असर गर्छ। सामान्य-तापमान पानी सेवाको लागि उपयुक्त पाइप स्वचालित रूपमा उच्च-तापमान स्टीमको लागि प्रयोग गर्न सकिँदैन किनभने भित्ताको मोटाई समान छ।

उच्च-तापमान प्रणालीहरूको लागि, सामग्री मानक र डिजाइन कोड त्यसैले खरिद गर्नु अघि पुष्टि गर्नुपर्छ।

किन सिमलेस पाइप?

अनुदैर्ध्य वेल्डको अनुपस्थिति अनुप्रयोगहरूमा उपयोगी हुन्छ जहाँ पाइप पर्खालले परिधिको वरिपरि निरन्तर शरीर प्रदान गर्नुपर्छ।

धेरै साधारण कम-दबाव प्रणालीहरूको लागि, वेल्डेड पाइप अधिक किफायती हुन सक्छ।

सिमलेस पाइप थप सान्दर्भिक हुन्छ जब परियोजनालाई दबाब, तापमान, सेवा महत्वपूर्णता वा लागू कोडको कारणले सिमलेस स्पेसिफिकेशन चाहिन्छ।

यो भिन्नता खरीदको लागि महत्त्वपूर्ण छ। ईन्जिनियरिङ् डिजाइनले पाइपको उपस्थितिमा आधारित अनुमानको सट्टा यसको लागि आह्वान गर्दा "सिमलेस" खरिद विनिर्देशमा आवश्यकता हुनुपर्छ।

पाइपलाइन प्रवाह

तरल पदार्थ ढुवानीको लागि, दबाब ड्रप आन्तरिक व्यास, पाइप लम्बाइ, प्रवाह दर, तरल चिपचिपापन, फिटिंग र आन्तरिक सतह अवस्था द्वारा प्रभावित हुन्छ।

ठूलो आन्तरिक व्यासले प्रवाहको गति र घर्षण हानि घटाउन सक्छ, जबकि सानो व्यासले पम्पिङको माग बढाउन सक्छ।

यस कारणका लागि, पाइप साइजिङ आवश्यक प्रवाह र स्वीकार्य दबाव ड्रप मा आधारित हुनुपर्छ। पर्खालको मोटाई त्यसपछि दबाब र मेकानिकल आवश्यकताहरूको लागि छुट्टै जाँच गर्नुपर्छ।

पर्खाल मोटाई

यसले दबाब प्रतिरोध प्रदान गर्दछ, जहाँ आवश्यक छ जंग भत्ताको लागि अनुमति दिन्छ, मेकानिकल कठोरतामा योगदान गर्दछ र पाइपलाइनको बाह्य लोड क्षमतालाई असर गर्छ।

आपूर्ति गरिएको दायरा 1-50 मिमी छ, उपयुक्त परियोजना आदेशहरूको लागि उपलब्ध SCH दबाब श्रृंखलाको साथ।

बाक्लो पर्खाल स्वचालित रूपमा राम्रो छैन। यसले सामग्रीको वजन, लागत र कहिलेकाहीँ वेल्डिङ वा झुकाउने आवश्यकताहरू बढाउँछ। सही मोटाई डिजाइन दबाव, तापमान, सामग्री ग्रेड र जंग भत्ता देखि आउनु पर्छ।

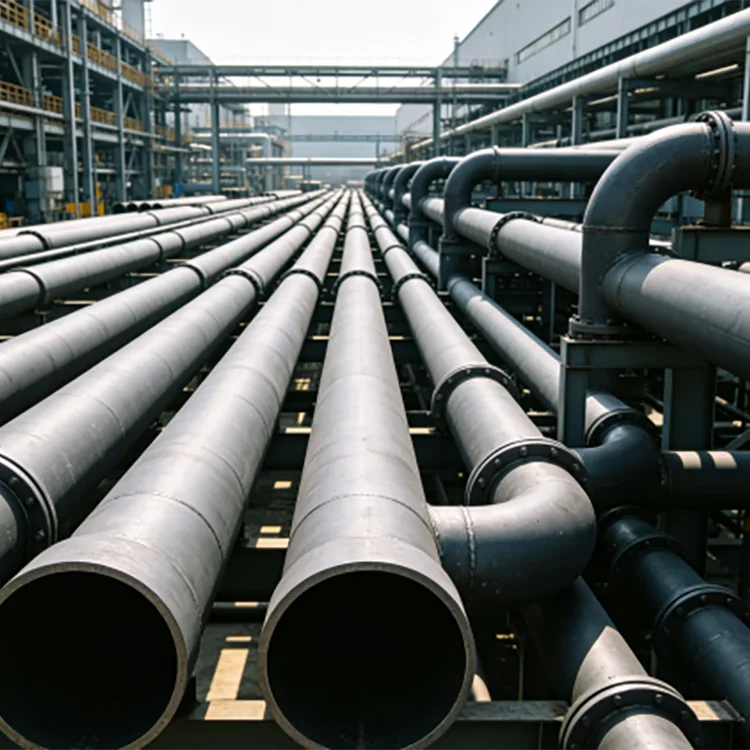

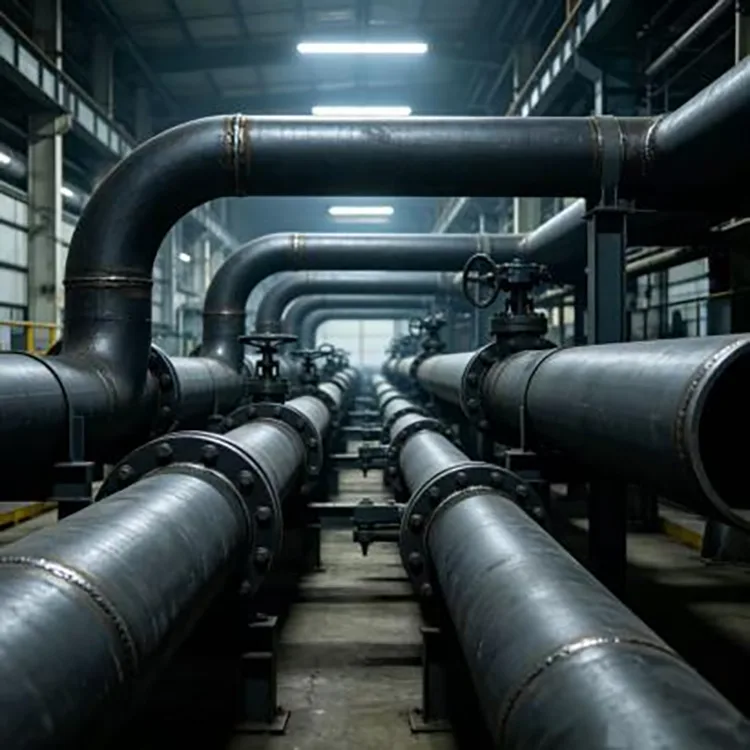

पाइपलाइन अनुप्रयोगहरू

पाइपलाइन प्रणालीहरूको लागि कार्बन स्टील सिमलेस पाइप धेरै औद्योगिक प्रणालीहरूमा प्रयोग गरिन्छ।

पावर प्लान्टहरूमा, यो सामग्री र तापक्रम मूल्याङ्कन उपयुक्त हुने छानिएका स्टीम, पानी र सहायक पाइपिङ प्रणालीहरूको लागि प्रयोग गर्न सकिन्छ।

रासायनिक बिरुवाहरुमा, यो प्रक्रिया पाइपिंग, गर्मी-स्थानान्तरण प्रणाली र उपयुक्त सामग्री चयन संग उपकरण जडान को लागी प्रयोग गरिन्छ।

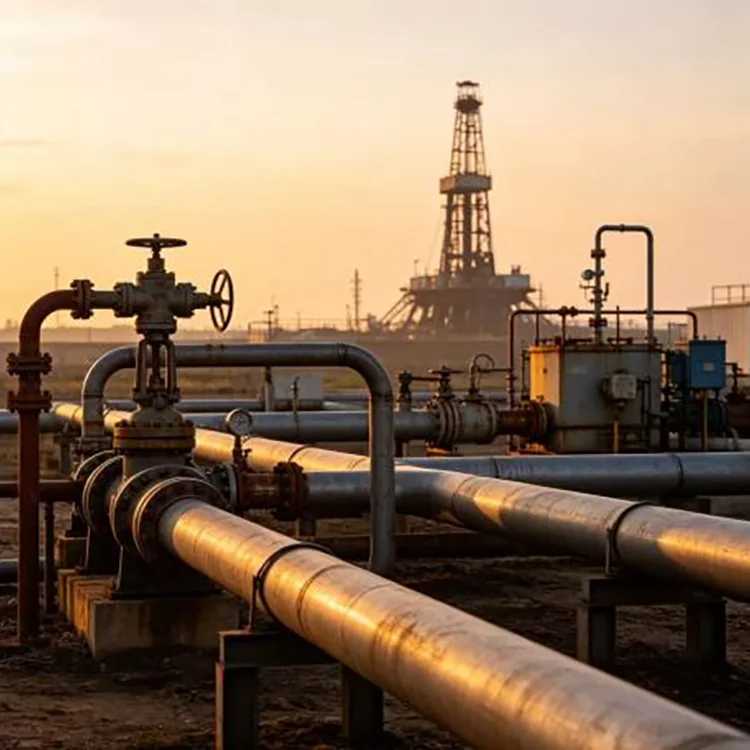

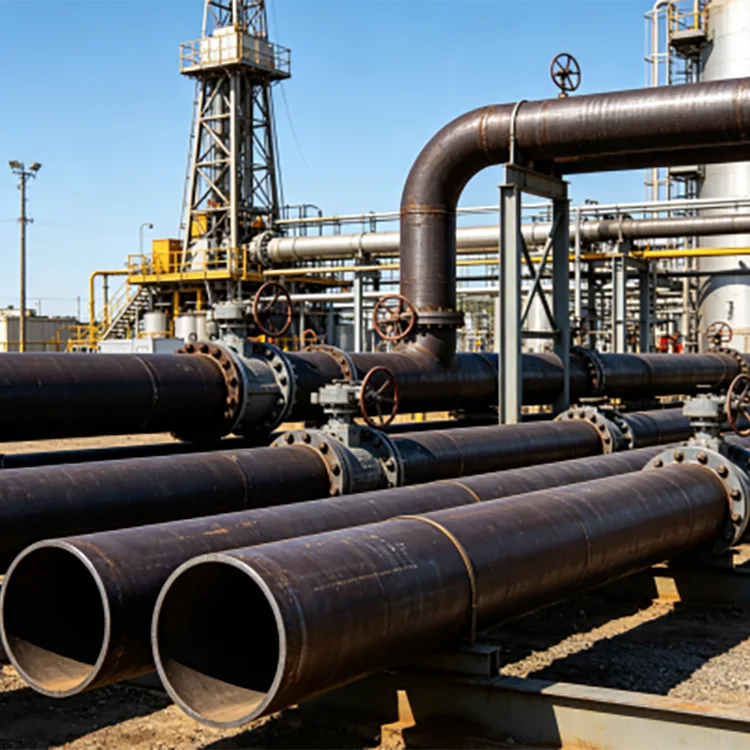

तेल र ग्यास सुविधाहरूमा, सिमलेस पाइप चयन गरिएको दबाव र प्रक्रिया लाइनहरूमा प्रयोग गर्न सकिन्छ जहाँ निर्दिष्ट ग्रेड र मानकले अनुमति दिन्छ।

मेकानिकल उपकरणहरूमा, यसले हाइड्रोलिक पाइपिङ, उपकरण पाइपिङ र दबाब-असर जडानहरूको रूपमा सेवा गर्न सक्छ।

औद्योगिक उपयोगिताहरूमा, यो कम्प्रेस्ड हावा, पानी र अन्य प्रक्रिया मिडियाको लागि लागू सेवा आवश्यकताहरू अनुसार प्रयोग गरिन्छ।

उच्च-तापमान सेवा

उच्च-तापमान पाइपलाइनहरूको लागि, पाइपलाई तापमान आवश्यकताबाट पछाडि चयन गरिनुपर्छ।

यदि लाइनले उच्च-तापमान स्टीम वा अर्को तातो प्रक्रिया माध्यम बोक्छ भने, खरिदकर्ताले सामग्रीको ग्रेड, डिजाइनको तापक्रम, दबाब, इन्सुलेशन व्यवस्था र विस्तार भत्ता पुष्टि गर्नुपर्छ।

ASTM A106/A106M-26 ले उच्च-तापमान सेवाको लागि सिमलेस कार्बन स्टिल पाइपलाई विशेष रूपमा कभर गर्दछ र पाइपलाई बेन्डिङ, फ्ल्याङ्गिङ र वेल्डिङ जस्ता कार्यहरूका लागि उपयुक्त हुन आवश्यक छ।

सामान्य-उद्देश्यको तरल पाइपलाई उच्च-तापमान ग्रेडको लागि प्रतिस्थापन गर्नु हुँदैन किनभने नाममात्र आकार समान छ।

गाडिएको पाइपलाइन

सिमलेस स्टील पाइप दफन पाइपलाइन प्रणालीहरूमा प्रयोग गर्न सकिन्छ, तर कालो इस्पात सतहले दीर्घकालीन भूमिगत जंग सुरक्षा प्रदान गर्दैन।

दफन गरिएको सेवाको लागि, बाह्य सुरक्षामा उपयुक्त एन्टी-कोरोसन कोटिंग्स, र्यापिङ प्रणाली वा क्याथोडिक-सुरक्षा उपायहरू परियोजना डिजाइन अनुसार समावेश हुन सक्छ।

माटो आफैं एक महत्वपूर्ण जंग स्रोत हुन सक्छ। आर्द्रता सामग्री, पीएच, लवण, जल निकासी र आवारा-वर्तमान अवस्थाहरूले आवश्यक सुरक्षालाई असर गर्छ।

यदि पाइपलाइनले आन्तरिक रूपमा संक्षारक माध्यम बोक्छ भने, आन्तरिक सामग्री अनुकूलतालाई पनि विचार गर्न आवश्यक छ।

सतह विकल्प

पाइप धेरै सतह अवस्थाहरूमा आपूर्ति गर्न सकिन्छ।

कालो: धेरै निर्माण र औद्योगिक पाइपिंग अनुप्रयोगहरूको लागि सामान्य उपचार नगरिएको अवस्था।

अचार र निष्क्रिय: सफा सतह आवश्यक हुँदा उपयोगी।

पालिस: सतह फिनिशको विशिष्ट भूमिका हुने अनुप्रयोगहरूको लागि चयन गरिएको।

रस्ट-निवारक तेल: भण्डारण र यातायात सुरक्षाको लागि उपयोगी।

हट-डिप जस्ती: उपयुक्त अनुप्रयोगहरूको लागि उपलब्ध जहाँ बाह्य वायुमण्डलीय जंग सुरक्षा आवश्यक छ।

अन्तिम सतह उपचार सामान्य अपग्रेडको रूपमा लागू गर्नुको सट्टा मध्यम र सेवा वातावरण अनुसार चयन गरिनु पर्छ।

समाप्त र निर्माण

पाइपलाइन स्थापनाको लागि, पाइपको छेउ जडान विधि अनुसार तयार गर्न सकिन्छ।

सादा छेउ निश्चित वेल्डेड जडानहरूको लागि उपयुक्त छन्।

Beveled छेउ बट वेल्डिंग लागि तयार गर्न सकिन्छ।

थ्रेडेड छेउ उपयुक्त साना-व्यास अनुप्रयोगहरूको लागि व्यवस्थित गर्न सकिन्छ।

स्थिर-लम्बाइ काटनले पनि फिल्ड फेब्रिकेशन कम गर्न सक्छ जब पाइपलाइन रेखाचित्र पहिले नै अन्तिम हुन्छ।

जहाँ पाइपलाई प्रेशर प्रणालीमा वेल्डेड गरिनेछ, अन्तिम तयारीले परियोजनाको वेल्डिङ प्रक्रिया र संयुक्त डिजाइनको पालना गर्नुपर्छ।

निरीक्षण

दबाव पाइपलाइनको लागि, उपस्थिति निरीक्षण मात्र पर्याप्त छैन।

निरीक्षण योजनामा ​​सामग्री प्रमाणिकरण, आयामी मापन, दृश्य निरीक्षण, हाइड्रोस्ट्याटिक परीक्षण र चयन गरिएको मानक अनुसार उपयुक्त गैर विनाशकारी परीक्षा समावेश हुन सक्छ।

ASTM A106/A106M-26 ले यसको दायरा भित्र तन्य, झुकाउने, सपाट गर्ने, हाइड्रोस्ट्याटिक र गैर विनाशकारी विद्युतीय परीक्षण आवश्यकताहरू समावेश गर्दछ।

ASTM A53/A53M-24 ले त्यो स्पेसिफिकेशनद्वारा कभर गरिएको पाइपको लागि तनाव, बेन्ड, फ्ल्याटेनिङ, हाइड्रोस्ट्याटिक र गैर विनाशकारी विद्युतीय परीक्षण प्रावधानहरू पनि समावेश गर्दछ।

परियोजना अर्डरको लागि, खरिदकर्ताले ढुवानी पछि थप्न प्रयास गर्नुको सट्टा उत्पादन अघि आवश्यक परीक्षणहरू परिभाषित गर्नुपर्छ।

गुणस्तर नियन्त्रण

सामग्री समाप्त पाइप निरीक्षण मार्फत आगमन इस्पात देखि जाँच गरिन्छ।

रासायनिक संरचना र सामग्री पहिचान निर्दिष्ट ग्रेड विरुद्ध प्रमाणित गरिन्छ। व्यास, पर्खाल मोटाई, लम्बाइ र सीधापन समाप्त-उत्पादन निरीक्षण समयमा जाँच गरिन्छ।

महत्वपूर्ण आदेशहरूको लागि, अतिरिक्त निरीक्षणले चयन गरिएको मानक अनुसार हाइड्रोस्टेटिक परीक्षण र गैर-विनाशकारी परीक्षा समावेश गर्न सक्छ।

सामग्री प्रमाणपत्रहरू वास्तविक उत्पादन ब्याचसँग मिल्नुपर्छ। यदि परियोजनालाई स्वतन्त्र प्रमाणिकरण आवश्यक छ भने, ढुवानी अघि तेस्रो-पक्ष निरीक्षणको व्यवस्था गर्न सकिन्छ।

आवेदन द्वारा पाइप चयन

यी पाइपलाइन डिजाइनको विकल्पको सट्टा खरिद निर्देशनहरू हुन्।

उत्पादन मार्ग

सिमलेस पाइप उत्पादन मार्ग ठोस बिलेटबाट सुरु हुन्छ।

स्टिल बिलेट → पुन: तताउने → रोटरी पियर्सिङ → हट रोलिङ / साइजिङ → आवश्यक भए तापनि उपचार → सीधा गर्ने → काट्ने → निरीक्षण → परिष्करण → प्याकिङ

केही साइज र स्पेसिफिकेशनका लागि, चिसो रेखाचित्र वा चिसो रोलिङ तातो-काम गर्ने चरण पछि कडा आयामहरू र सतह आवश्यकताहरू प्राप्त गर्न प्रयोग गर्न सकिन्छ।

वास्तविक निर्माण मार्ग पाइप साइज, ग्रेड र अर्डर गरिएको मानकमा निर्भर गर्दछ।

हामीलाई किन छान्नुहोस्?

Tianjin Daqiuzhuang स्टील आपूर्ति नेटवर्क सोर्सिङ, निरीक्षण, काटन, पाइप प्रशोधन र परियोजना आदेश लागि रसद समर्थन गर्दछ।

उपलब्ध दायराले 21-630 मिमी बाहिरी व्यास र 1-50 मिमी पर्खाल मोटाई, 6 मिटर र 12 मिटर मानक लम्बाइ र परियोजना आवश्यकताहरूको लागि अनुकूल लम्बाइहरू समावेश गर्दछ।

सामग्रीहरू 20#, Q235B, Q345B, A106 Gr.B र A53 Gr.B सहित इच्छित सेवा वरिपरि व्यवस्थित गर्न सकिन्छ जहाँ चयन गरिएको मानकले ग्रेडलाई अनुमति दिन्छ।

पाइपलाइन परियोजनाहरूको लागि, अर्डरले डेलिभरी अघि काट्ने, बेभलिंग, सतह तयारी र अन्य सहमत प्रशोधन समावेश गर्न सक्छ।

सामग्री प्रमाणपत्रहरू र निरीक्षण रेकर्डहरू खरिद आवश्यकताहरू अनुसार आपूर्ति गर्न सकिन्छ, तेस्रो-पक्ष निरीक्षणको साथ परियोजनाहरूको लागि उपलब्ध छ जसलाई स्वतन्त्र प्रमाणीकरण आवश्यक छ।

निर्यात आदेशहरूको लागि, पाइप बन्डलिङ, नमी-सचेत संरक्षण, कन्टेनर लोडिङ र कागजातहरू टियांजिन रसद नेटवर्क मार्फत समन्वय गर्न सकिन्छ।

खरिद जानकारी

एक उपयोगी सोधपुछमा पाइपलाइनको माध्यम, डिजाइन दबाब, डिजाइन तापमान, पाइप मानक, स्टिल ग्रेड, बाहिरी व्यास, पर्खाल मोटाई, लम्बाइ र मात्रा समावेश हुनुपर्छ।

उदाहरणका लागि:

GB/T 8163 / 20# / सिमलेस / 114.3 × 8 mm / 6 m / पानी पाइपलाइन / 100 MT

उच्च-तापमान सेवाको लागि:

ASTM A106 Gr.B / सिमलेस / 8 in / SCH40 / 12 m / उच्च-तापमान प्रक्रिया लाइन

यो जानकारीले आपूर्तिकर्तालाई व्यासद्वारा मात्र अर्डर मिलाउनको सट्टा सही उत्पादन पहिचान गर्न अनुमति दिन्छ।

FAQ

Q1। वेल्डेड पाइपको सट्टा सिमलेस पाइप किन प्रयोग गर्ने?

सिमलेस पाइपमा कुनै अनुदैर्ध्य वेल्ड सीम छैन र धेरै दबाब, तापमान र महत्वपूर्ण-सेवा अनुप्रयोगहरूको लागि निर्दिष्ट गरिएको छ। यो आवश्यक छ कि छैन परियोजना कोड र सञ्चालन सर्तहरूमा निर्भर गर्दछ।

Q2। के सामग्री उपलब्ध छन्?

आपूर्ति दायरामा लागू हुने उत्पादन मानकको अधीनमा 20#, Q235B, Q345B, A106 Gr.B र A53 Gr.B समावेश छ।

Q3। पाइप उच्च-तापमान स्टीम लागि प्रयोग गर्न सकिन्छ?

हो, जब चयन गरिएको सामग्री र मानक डिजाइन तापमान र दबाब लागि उपयुक्त छन्। ASTM A106 विशेष गरी उच्च-तापमान सेवाको लागि सिमलेस कार्बन स्टील पाइपको लागि हो।

Q4। अधिकतम काम दबाब के हो?

आपूर्ति गरिएको उत्पादन सन्दर्भ दायरा 32 MPa पुग्छ, तर स्वीकार्य कामको दबाव वास्तविक व्यास, पर्खाल मोटाई, सामग्री, तापमान र डिजाइन कोडको लागि गणना गर्नुपर्छ।

Q5। पाइपले कस्तो तापमान दायरा ह्यान्डल गर्न सक्छ?

आपूर्ति गरिएको सन्दर्भ दायरा -20°C देखि 450°C हो। यो सबै ग्रेड र आकारहरूको लागि विश्वव्यापी मूल्याङ्कन होइन; लागू सामग्री मानक र डिजाइन कोडले वास्तविक स्वीकार्य सेवा तापमान निर्धारण गर्दछ।

Q6। पाइप भूमिगत प्रयोग गर्न सकिन्छ?

हो, तर उपचार नगरिएको कार्बन स्टीलले सामान्यतया गाडिएको सेवाको लागि उपयुक्त बाह्य जंग सुरक्षा प्राप्त गर्नुपर्छ। क्षरण डिजाइनमा माटोको रसायन र आर्द्रताको अवस्थालाई विचार गर्नुपर्छ।

Q7। के तपाइँ SCH40 वा अन्य दबाब पर्खाल मोटाई प्रदान गर्न सक्नुहुन्छ?

हो। दबाव-श्रृंखला भित्ता मोटाईहरू जस्तै SCH40 आपूर्ति गर्न सकिन्छ जहाँ चयन गरिएको पाइप आकार र मानकसँग मिल्दो छ।

Q8। के पाइप काटेर बेभल गर्न सकिन्छ?

हो। पाइपलाइन रेखाचित्र र वेल्डिङ आवश्यकताहरु अनुसार निश्चित-लम्बाइ काटन र अन्त beveling व्यवस्थित गर्न सकिन्छ।

Q9। A106 Gr.B को सट्टा Q235B प्रयोग गर्न सकिन्छ?

स्वचालित प्रतिस्थापनको रूपमा होइन। ग्रेडहरू विभिन्न विशिष्टताहरूसँग सम्बन्धित छन् र फरक आवश्यकताहरू छन्। पाइप पाइपलाइन डिजाइन द्वारा निर्दिष्ट मानक पूरा गर्नुपर्छ।

Q10। चीनमा साधारण तरल पदार्थ ढुवानी सिमलेस पाइपको लागि कुन मानक प्रयोग गरिन्छ?

GB/T 8163-2018 तरल सेवाको लागि सिमलेस स्टील पाइपहरूको लागि हालको चिनियाँ मानक हो।

Q11। के A53 Gr.B सिमलेस पाइप ग्रेड हो?

A53/A53M ले सिमलेस र वेल्डेड पाइप दुवै समेट्छ। यदि सिमलेस पाइप आवश्यक छ भने, खरिद अर्डरले सिमलेस उत्पादन स्पष्ट रूपमा निर्दिष्ट गर्नुपर्छ।

Q12। के निरीक्षण कागजातहरू आपूर्ति गर्न सकिन्छ?

सामग्री प्रमाणपत्र, आयामी निरीक्षण रेकर्ड र सहमत परीक्षण रिपोर्टहरू आपूर्ति गर्न सकिन्छ। हाइड्रोस्टेटिक परीक्षण, nondestructive परीक्षण र तेस्रो-पक्ष निरीक्षण परियोजना विशिष्टता अनुसार व्यवस्थित गर्न सकिन्छ।
