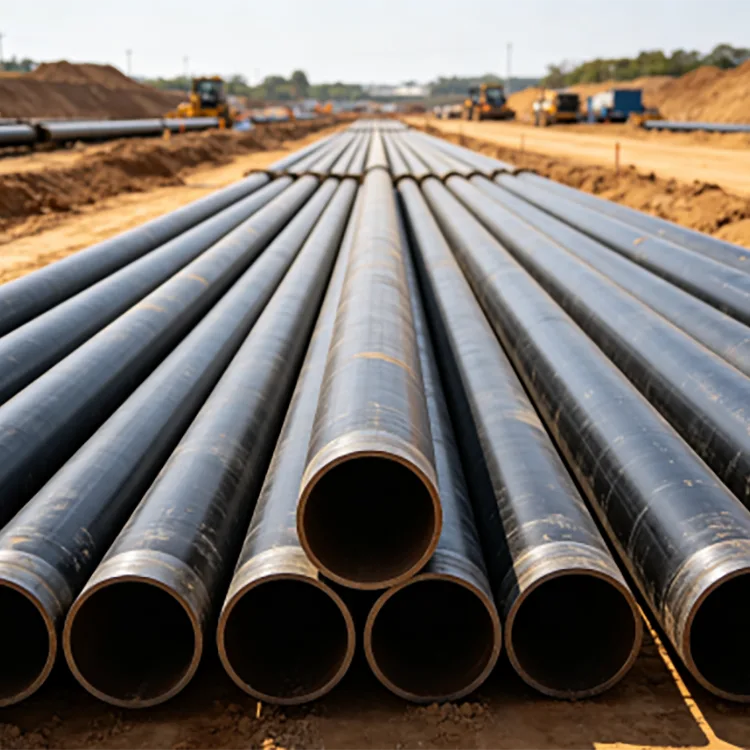

तेल क्षेत्रको लागि सिमलेस तेल ट्युबिङ

तेल क्षेत्रका लागि सिमलेस तेल ट्युबिङ भनेको पाइप हो जसको माध्यमबाट उत्पादित तरल पदार्थ सतहमा जान्छन् वा इन्जेक्टेड तरल पदार्थ गठनमा प्रवेश गर्छन्। त्यसैले यसको छनोट आन्तरिक दबाब, तरल पदार्थको संरचना, तापक्रम, राम्रो गहिराइ, दोहोरिने कामको सञ्चालन र जडान कार्यसम्पादनसँग नजिकको सम्बन्ध छ।

आवरणको विपरीत, ट्युबिङ सामान्यतया इनारमा स्थायी रूपमा सिमेन्ट गरिएको छैन। यसले आवरण भित्र एक हटाउन सकिने स्ट्रिङ बनाउँछ र मर्मत, उत्तेजना वा कार्य सञ्चालनको समयमा बाहिर निकाल्न सकिन्छ।

मानक र मुख्य निर्दिष्टीकरण

API Spec 5CT ले पाइप साइज, पर्खालको मोटाई, स्टिल ग्रेड र अन्तिम फिनिस सहित केसिङ र ट्युबिङ कभर गर्दछ। हालको API 5CT 11 औं संस्करणमा जुन 2026 इरेटा 3 सहित पछिको परिशिष्ट र इरेटा छ।

चिनियाँ परियोजनाहरूका लागि, GB/T 19830-2023 तेल र ग्यास इनारहरूमा आवरण वा ट्युबिङको रूपमा प्रयोग हुने स्टिल पाइपहरूको लागि हालको मानक हो।

API 5CT ले हाल H40, J55, K55, N80, L80, C90, T95, P110 र Q125, नन-अपसेट ट्युबिङ (NU), बाह्य अपसेट ट्युबिङ (EU) र integral Joint Tubing (IJ) जस्ता ट्युबिङ जडानहरू सहित ग्रेडहरू सूचीबद्ध गर्दछ।

ग्रेड चयन

H40 निश्चित कम-लोड, उथले-वेल अनुप्रयोगहरूको लागि प्रयोग गर्न सकिन्छ जहाँ यसको कम बल पर्याप्त छ।

J55 र K55 सामान्यतया परम्परागत इनारहरूको लागि निर्दिष्ट गरिएको छ। तिनीहरू अक्सर चयन गरिन्छन् जहाँ इनारलाई उच्च-शक्ति ग्रेड आवश्यक पर्दैन।

N80 ले थप माग गर्ने परम्परागत सेवाको लागि उच्च शक्ति स्तर प्रदान गर्दछ, तर उच्च ग्रेडले यसलाई स्वचालित रूपमा खट्टा वातावरणको लागि उपयुक्त बनाउँदैन।

L80 सामान्यतया चयन गरिन्छ जहाँ नियन्त्रित सामग्री गुणहरू र खट्टा-सेवा आवश्यकताहरू निर्दिष्ट गरिन्छ। सही L80 प्रकार क्रम मा भनिएको हुनुपर्छ।

P110 प्रयोग गरिन्छ जहाँ उच्च बल आवश्यक हुन्छ, गहिरो कुवाहरू र उत्पादन वा उत्तेजना अवस्थाहरू सहित।

C90 र T95 उच्च-शक्ति अनुप्रयोगहरूको लागि चयन गर्न सकिन्छ जहाँ राम्रो डिजाइनलाई पनि सान्दर्भिक खट्टा-सेवा प्रदर्शन चाहिन्छ।

स्टिल ग्रेड निर्णायक कारकको रूपमा एक्लै गहिराई प्रयोग गर्नुको सट्टा वास्तविक राम्रो डिजाइनबाट चयन गर्नुपर्छ।

राम्रो अवस्था द्वारा तेल ट्युबिङ चयन

परम्परागत उथले वा मध्यम गहिरो मिठाई कुवाको लागि, J55 वा K55 ले बल र लागत बीचको व्यावहारिक सन्तुलन प्रदान गर्न सक्छ।

जब राम्रो गहिराई, अक्षीय भार, दबाब वा उत्तेजना भार बढ्छ, N80 वा P110 लाई आवरण र ट्युबिंग डिजाइन अनुसार विचार गर्न सकिन्छ।

H₂S युक्त कुवाहरूका लागि, ट्युबिङ विशेष गरी खट्टा-सेवा अवस्थाहरूको लागि चयन गरिनुपर्छ। ग्रेड, कठोरता, गर्मी उपचार र वातावरणीय आवश्यकताहरू सबै महत्त्वपूर्ण छन्। API 5CT ले माग गर्ने सेवामा प्रयोग हुने धेरै ग्रेडहरूको लागि विशेष आवश्यकताहरू समावेश गर्दछ; त्यसकारण, केवल उच्च-शक्तिको ग्रेड चयन गर्नु पर्याप्त खट्टा-सेवा योग्यता होइन।

CO₂ र क्लोराइड युक्त वातावरणका लागि, L80 13Cr जस्ता जंग प्रतिरोधी ट्युबिङलाई राम्रो तरल अवस्थाको आवश्यकता भएमा विचार गर्न सकिन्छ। एपीआईले आवरण र ट्युबिङको रूपमा प्रयोग हुने जंग प्रतिरोधी मिश्र धातु सिमलेस उत्पादनहरूको लागि छुट्टै विशिष्टता पनि राख्छ।

थ्रेड जडान

ट्युबिङ जडानले लोड ट्रान्सफर, सील र बारम्बार दौडने र तान्ने कार्यहरू सामना गर्ने क्षमतालाई असर गर्छ।

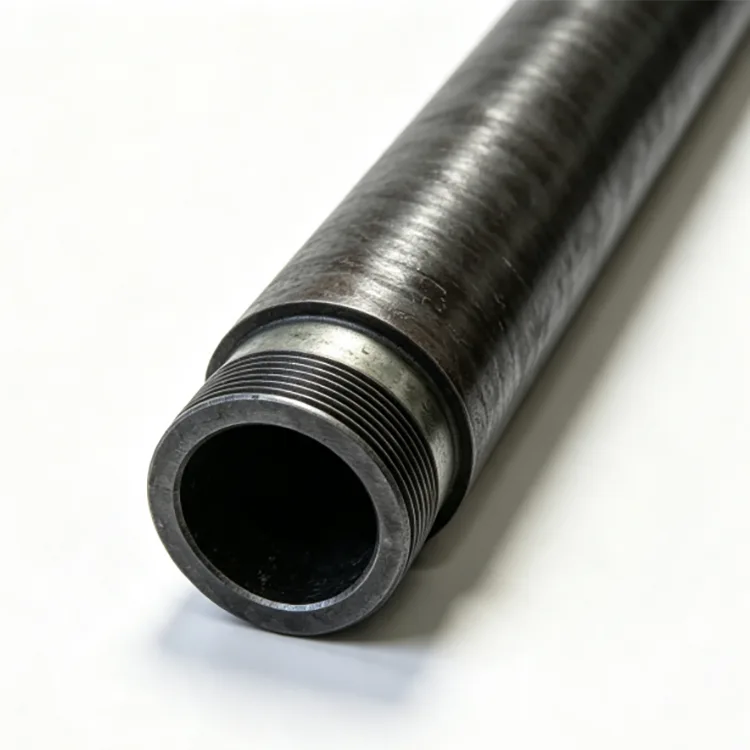

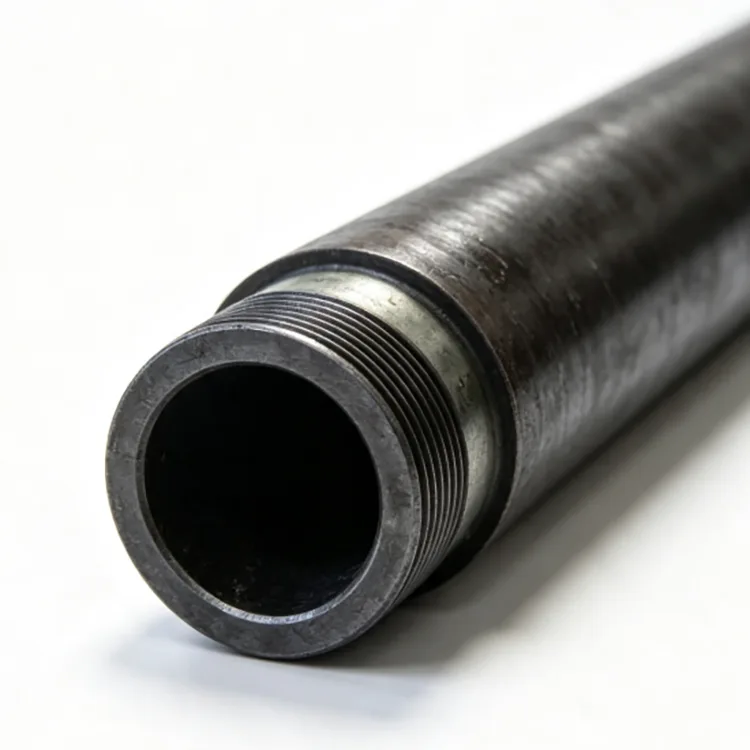

NU गैर-अपसेट ट्युबिङको एक गैर-अपसेट ट्यूब अन्त हुन्छ र सामान्यतया परम्परागत कुवाहरूको लागि प्रयोग गरिन्छ जहाँ यसको जडान प्रदर्शन पर्याप्त छ।

EU बाहिरी अपसेट ट्युबिङले जडान खण्ड बढाउँछ र उच्च तन्य क्षमता आवश्यक हुँदा सामान्यतया चयन गरिन्छ।

प्रिमियम जडानहरू प्रयोग गरिन्छ जब इनारलाई परिष्कृत ग्यास सील, दोहोर्याइएको लोडिङको लागि ठूलो प्रतिरोध वा बढी माग गरिएको दबाब र तापमान प्रदर्शन आवश्यक पर्दछ। जेनेरिक उत्पादन विवरणको रूपमा स्वामित्व जडान नाम प्रयोग गर्नुको सट्टा परियोजनाद्वारा सटीक जडान निर्दिष्ट गरिनु पर्छ।

निर्माण प्रक्रिया

तेल क्षेत्र उत्पादन मार्गको लागि एक विशिष्ट सिमलेस आयल ट्युबिङमा स्टिल बिलेट तयारी, तताउने, छेड्ने, हट रोलिङ, साइजिङ, कूलिङ, सीधा गर्ने, काट्ने, आवश्यक भए तापनि उपचार, थ्रेड मेसिनिङ र अन्तिम निरीक्षण समावेश हुन्छ।

थ्रेड प्रशोधन विशेष गरी महत्त्वपूर्ण छ किनभने ट्युबिंग बारम्बार बनाइन्छ र सेवाको समयमा टुक्राइन्छ। थ्रेड आयामहरू, युग्मन फिट, अन्त्य अवस्था र गेजिङले निर्दिष्ट मानक पूरा गर्न आवश्यक छ।

निरीक्षण र गुणस्तर नियन्त्रण

निरीक्षण आवश्यकताहरू ग्रेड, उत्पादन विशिष्टता र खरिद अर्डरमा निर्भर गर्दछ। तिनीहरूमा रासायनिक संरचना, तन्य गुण, कठोरता, आयामी निरीक्षण, बहाव परीक्षण, हाइड्रोस्टेटिक परीक्षण र गैर-विनाशकारी परीक्षा समावेश हुन सक्छ।

थ्रेडेड ट्युबिङको लागि, थ्रेड निरीक्षण र गेज नियन्त्रण पनि महत्त्वपूर्ण छ। निरीक्षण अभिलेख र तेस्रो-पक्ष निरीक्षण परियोजना आवश्यकताहरु अनुसार व्यवस्थित गर्न सकिन्छ।

ट्युबिङ बनाम आवरण

ट्युबिङ र आवरण दुवै एउटै कुवामा प्रयोग गरिन्छ तर फरक कार्यहरू प्रदर्शन गर्दछ।

आवरणले वेलबोर समर्थन र गठन अलगाव प्रदान गर्दछ र सामान्यतया ठाउँमा सिमेन्ट गरिन्छ। ट्युबिङ आवरण भित्र स्थापित छ र उत्पादित वा इंजेक्शन तरल पदार्थ को लागि प्रवाह मार्ग प्रदान गर्दछ। वर्कओभर सञ्चालनको क्रममा ट्युबिङ पुन: प्राप्त गर्न सकिन्छ।

किनभने तिनीहरूको बाहिरी व्यास, लोडहरू, जडानहरू र डिजाइन कार्यहरू फरक छन्, आवरण र ट्युबिङहरू आदानप्रदान गर्न योग्य छैनन्।

सामान्य अनुप्रयोगहरू

तेल उत्पादन वेल्स

उत्पादन क्षेत्रबाट सतहतिर कच्चा तेल र सम्बन्धित ग्यास बोक्न प्रयोग गरिन्छ।

ग्यास वेल्स

दबाब, तापक्रम, ग्यास संरचना र जडान सील आवश्यकताहरूमा ध्यान दिएर चयन गरियो।

पानी इंजेक्शन वेल्स

इन्जेक्सन स्ट्रिङका लागि प्रयोग गरिन्छ जहाँ ट्युबिङ सामग्री र जडानले इन्जेक्सन गरिएको पानीको गुणस्तर र सञ्चालन अवस्थाहरूसँग मेल खानुपर्छ।

उत्तेजना र workover सञ्चालनहरू

ट्युबिङ चयनले बारम्बार दौडने, तान्ने, दबाब साइकल चलाउने र उत्तेजना भारहरू विचार गर्न आवश्यक छ।

तेर्सो र गहिरो वेल्स

अक्षीय लोड, बकलिंग, ड्र्याग, जडान प्रदर्शन र दबाब अवस्थाहरूको लागि थप ध्यान आवश्यक छ।

लम्बाइ र वितरण

API दायरा लम्बाइ आवरण र ट्युबिङ कार्यक्रम अनुसार चयन गर्न सकिन्छ। R2 व्यापक रूपमा मानक ट्युबिङ अर्डरहरूको लागि प्रयोग गरिन्छ, जबकि लामो R3 जोडहरू विचार गर्न सकिन्छ जहाँ राम्रो डिजाइन र ह्यान्डलिंग अवस्थाहरूले तिनीहरूलाई अनुमति दिन्छ।

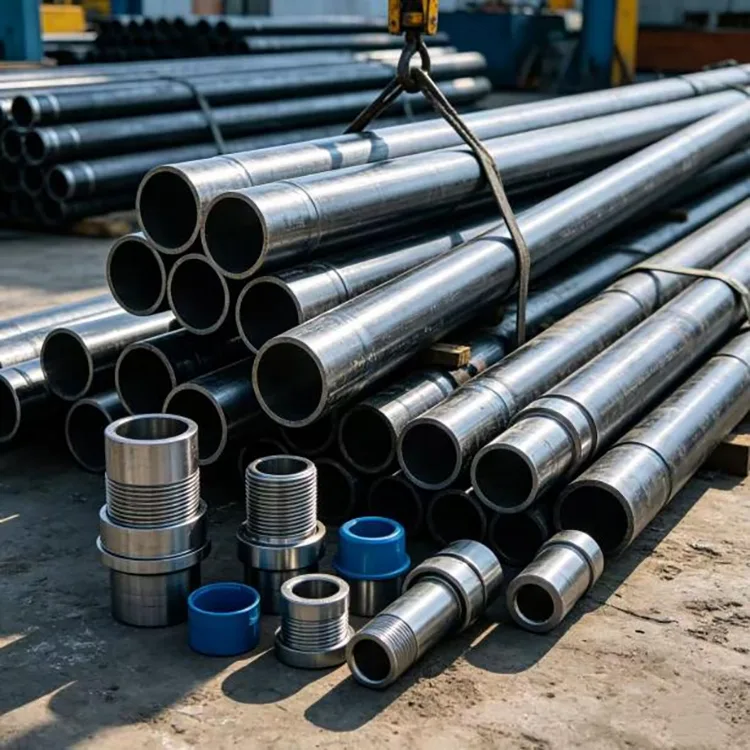

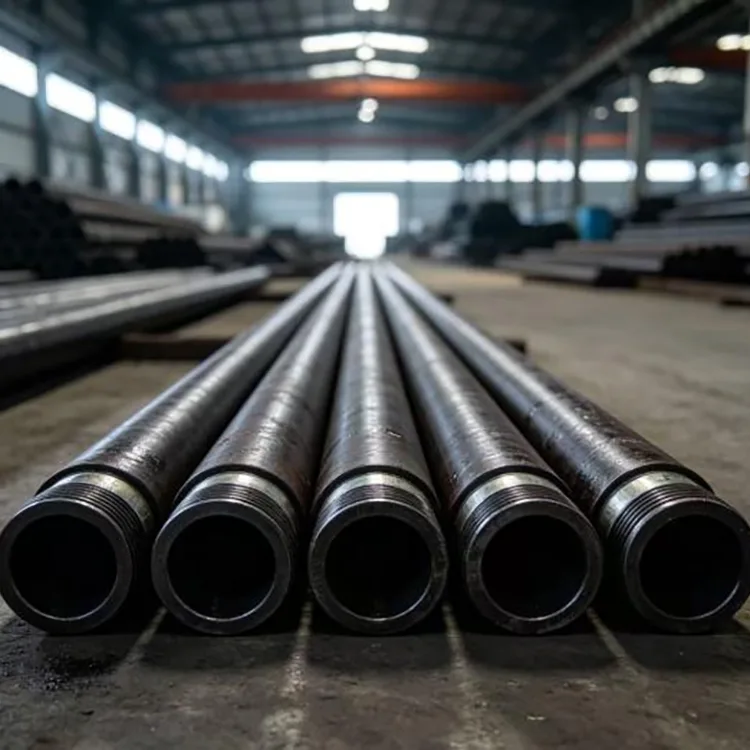

ट्युबिङलाई सादा छेउमा वा थ्रेड गरिएको र निर्दिष्ट जडान अनुसार जोड्न सकिन्छ। थ्रेड प्रोटेक्टरहरू र उपयुक्त बन्डलिङ यातायात र भण्डारणको लागि उपलब्ध छन्।

खरिद जानकारी

उद्धरणको लागि, ट्युबिङ मानक, ग्रेड, नाममात्र बाहिर व्यास, भित्ता मोटाई वा वजन पदनाम, जडान प्रकार, लम्बाइ दायरा, मात्रा र सेवा सर्तहरू प्रदान गर्नुहोस्।

खट्टा वा संक्षारक कुवाहरूका लागि, उपलब्ध भएमा H₂S, CO₂, क्लोराइड, तापक्रम र दबाब जानकारी पनि उपलब्ध गराउनुहोस्। यसले सामग्री र जडानलाई गहिराइबाट मात्र चयन गर्नुको सट्टा वास्तविक सञ्चालन वातावरण विरुद्ध जाँच गर्न अनुमति दिन्छ।

FAQ

Q1: ओइलफिल्ड र केसिङको लागि सिमलेस तेल ट्युबिङ बीचको मुख्य भिन्नता के हो?

आवरण बाहिरी वेलबोर समर्थन र गठन-पृथक पाइप हो, सामान्यतया ठाउँमा सिमेन्ट। ट्युबिङ आवरण भित्र स्थापित छ र उत्पादन वा इंजेक्शन तरल पदार्थ बोक्छ। ट्युबिङ workover सञ्चालन समयमा तान्न सकिन्छ।

Q2: के तेलको कुवाहरूका लागि सिमलेस ट्युबिङ मात्र अनुमति दिइएको छ?

नम्बर API 5CT ले सिमलेस र इलेक्ट्रिक-वेल्डेड आवरण वा ट्युबिङ उत्पादनहरू दुवैलाई समेट्छ। जब सिमलेस ट्युबिङ आवश्यक हुन्छ, खरिद विनिर्देशले उत्पादनको प्रकार स्पष्ट रूपमा उल्लेख गर्नुपर्छ।

Q3: म NU र EU ट्युबिङ बीच कसरी छनौट गर्छु?

NU ट्युबिङसँग गैर-अपसेट जडान छ र सामान्यतया परम्परागत अनुप्रयोगहरूको लागि प्रयोग गरिन्छ जहाँ जडान क्षमता पर्याप्त छ। EU ट्युबिङको बाहिरी रूपमा अपसेट अन्त्य हुन्छ र यसले थप तन्य क्षमता चाहिने अनुप्रयोगहरूको लागि ठूलो जडान खण्ड प्रदान गर्दछ। API 5CT ले NU र EU ट्युबिङ जडानहरू दुवै पहिचान गर्दछ।

Q4: के P110 ट्युबिङ खट्टा इनारमा प्रयोग गर्न सकिन्छ?

केवल बलबाट खट्टा-सेवा उपयुक्तता निर्धारण नगर्नुहोस्। H₂S सेवाले निर्दिष्ट ग्रेड, गर्मी उपचार, कठोरता र वातावरणीय अवस्थाहरू जाँच गर्न आवश्यक छ। ट्युबिङ लागू खट्टा-सेवा आवश्यकताहरु मा अर्डर गर्नुपर्छ।

Q5: तेल क्षेत्रको लागि सिमलेस तेल ट्युबिङ चयन गर्न के जानकारी आवश्यक छ?

आधारभूत जानकारीमा ट्युबिङ साइज, पर्खाल मोटाई वा वजन, स्टिल ग्रेड, जडान, लम्बाइ र मात्रा समावेश छ। उचित इन्जिनियरिङ चयनको लागि, राम्रो गहिराइ, दबाब, तापमान र तरल संरचना पनि प्रदान गर्नुपर्छ।

Q6: के ट्यूबिङ थ्रेडेड र जोडिएको आपूर्ति गर्न सकिन्छ?

हो। ट्युबिङ निर्दिष्ट API जडानहरू जस्तै NU, EU वा IJ, साथै परियोजना-विशिष्ट प्रिमियम जडानहरू जहाँ लागू हुन्छ आपूर्ति गर्न सकिन्छ।
