कोल्ड-गठित U-च्यानल

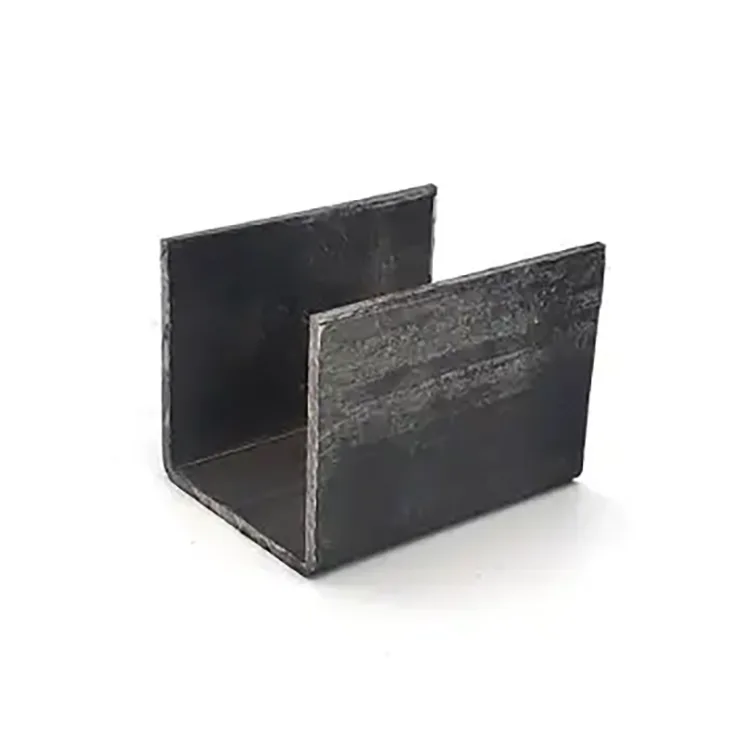

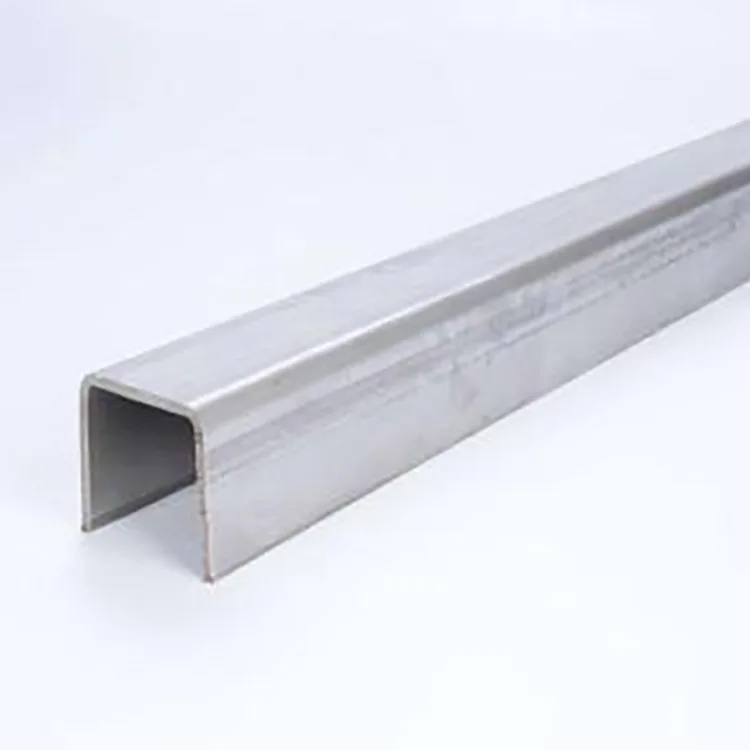

कोल्ड-फर्म्ड यू-च्यानल परियोजनाहरूका लागि विकसित गरिएको छ जहाँ परम्परागत च्यानल स्टिल धेरै भारी र महँगो हुन्छ, जबकि वर्ग वा आयताकार ट्यूबहरू फिक्सिङ र स्थितिको लागि बढी महँगो वा कम सुविधाजनक हुन्छन्। एकीकृत कोठा-तापमान चिसो गठन मार्फत गुणस्तरीय स्टील स्ट्रिपबाट बनेको, खण्डमा नियमित U-आकारको खाली, खुला पहुँच र सही स्थिति छ।

मुख्य रूपमा छत र भित्ता पर्लिनको रूपमा प्रयोग हुने C र Z खण्डहरूको तुलनामा, U च्यानल स्टिल समर्थन, फिक्सिङ च्यानलहरू, उपकरण आधारहरू, इम्बेडेड भागहरू, पाइप समर्थनहरू, गाइड संरचनाहरू र घेरा फ्रेमहरूमा राम्रोसँग उपयुक्त छ। यसको खुला नालीले स्थापनाको क्रममा बोल्टिङ, क्ल्याम्पिङ, गाईडिङ र पोजिसनिङका लागि पनि सुविधाजनक बनाउँछ।

यस कारणका लागि, यो विशेष गरी सुख्खा इनडोर कार्यशालाहरू, बन्द कारखानाहरू र वर्षा बिना अन्य गैर-संक्षारक वातावरणको लागि उपयुक्त छ, नुन स्प्रे वा एसिड र क्षार एक्सपोजर, विशेष गरी जहाँ सामग्री लागत र स्थापना दक्षता नियन्त्रण गर्न आवश्यक छ।

प्राविधिक विनिर्देशहरू

मानक उत्पादन प्रक्रिया

उत्पादन स्टिल कुण्डलको आगमन निरीक्षणको साथ सुरु हुन्छ, त्यसपछि स्वचालित स्तरीकरण र सामग्री तनाव जारी गर्न सीधा। त्यसपछि स्ट्रिपले बिस्तारै U-आकारको खण्ड सिर्जना गर्न धेरै रोल-फर्मिङ स्टेशनहरू मार्फत जान्छ, त्यसपछि सटीक साइजिङ, सर्वो सीएनसी निश्चित-लम्बाइ काट्ने र वैकल्पिक स्वचालित पंचिङ वा कुना काट्ने।

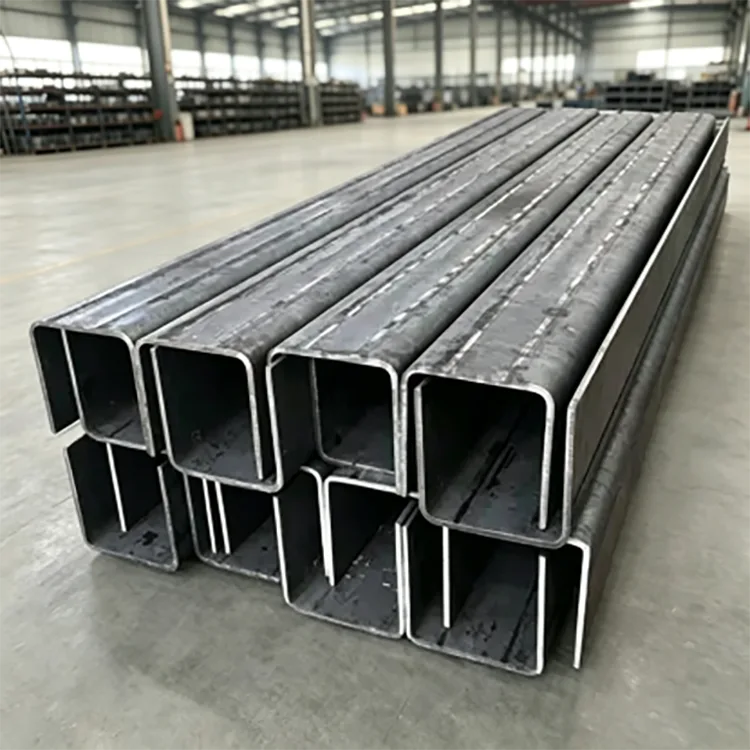

समाप्त प्रोफाइलहरू पूर्ण दृश्य र आयामी निरीक्षण, बन्डलिङ र भण्डारण अघि फेरि सीधा हुन्छन्।

स्टिल कुण्डल निरीक्षण → लेभलिङ र सीधा → प्रगतिशील कोल्ड रोल गठन → यू-सेक्शन साइजिंग → सीएनसी निश्चित-लम्बाइ काट्ने → पंचिंग/कुना काट्ने → माध्यमिक सीधा → आयामी र दृश्य निरीक्षण → बन्डलिङ र भण्डारण

हट-रोल्ड खण्डहरूको विपरीत, यो प्रक्रियाले उच्च-तापमान रोलिङ चरण प्रयोग गर्दैन। यसले प्रोफाइल आयामहरू, सीधापन, प्वाल स्थितिहरू र किनारा ज्यामितिलाई निरन्तर गठनको क्रममा नियन्त्रण गर्न अनुमति दिन्छ, जुन परियोजनाहरूका लागि सही असेंबली आवश्यक पर्दछ।

यू च्यानल स्टीललाई के फरक बनाउँछ

कम समग्र लागतको साथ हल्का डिजाइन

चिसो गठनले काम कडाई मार्फत स्टीलको बल बढाउँछ, उपयुक्त अनुप्रयोगहरूमा भारी परम्परागत च्यानलको सट्टा पातलो-भित्ता खण्ड प्रयोग गर्न अनुमति दिन्छ। नतिजा कम स्टील खपत र कम यातायात, लिफ्टिंग र स्थापना लागत हो।

सामान्य प्रकाश र मध्यम समर्थन अनुप्रयोगहरूमा, चिसो-गठित डिजाइन पारंपरिक च्यानल स्टील भन्दा 30% भन्दा बढी हल्का हुन सक्छ, सामग्री, भाडा र श्रम लागत घटाउन मद्दत गर्दछ।

फिक्सिङ र स्थितिको लागि यू-आकारको ग्रूभ

खुला U-आकार खण्ड यसको मुख्य व्यावहारिक लाभ मध्ये एक हो। यसले स्लट फिक्सिङ, मार्गनिर्देशन, सीमितता, उपकरण स्थिति, पाइप क्ल्याम्पिङ र इम्बेडेड निर्माणको लागि सुविधाजनक सतह प्रदान गर्दछ।

यो पनि हो जहाँ खण्ड C र Z स्टील भन्दा फरक छ। C र Z खण्डहरू सामान्यतया purlins को लागि चयन गरिन्छ, जबकि U च्यानल स्टील अधिक प्रयोग गरिन्छ जहाँ प्रोफाइल आफैलाई समर्थन, आधार, गाइड वा फिक्सिङ च्यानलको रूपमा काम गर्न आवश्यक छ।

प्रत्यक्ष विधानसभा लागि आयामी शुद्धता

प्रोफाइलहरू स्वचालित रोल-फर्मिङ लाइनमा बनाइन्छ र साइजिङ र सीधा प्रक्रियाहरू पार गर्दछ। यसले लगातार खण्ड आयामहरू, सीधा किनारहरू र नियन्त्रित घुमाउरो कायम राख्न मद्दत गर्दछ।

पूर्व-पञ्च गरिएको प्वाल वा निश्चित-लम्बाइ सदस्यहरू प्रयोग गर्ने परियोजनाहरूका लागि, उद्देश्य भनेको साइटमा बारम्बार काट्नु वा सुधार गर्नुको सट्टा सिधै भेला गर्न सकिने कम्पोनेन्टहरू प्रदान गर्नु हो।

सजिलो काटन, वेल्डिंग र ड्रिलिंग

प्राकृतिक कालो-स्टील सतहमा जस्ती कोटिंग छैन जुन काट्ने वा वेल्डिंगको समयमा विचार गर्न आवश्यक छ। सामग्री काट्न सकिन्छ, ड्रिल, वेल्डेड वा निर्माण आवश्यकताहरु अनुसार बाक्लो।

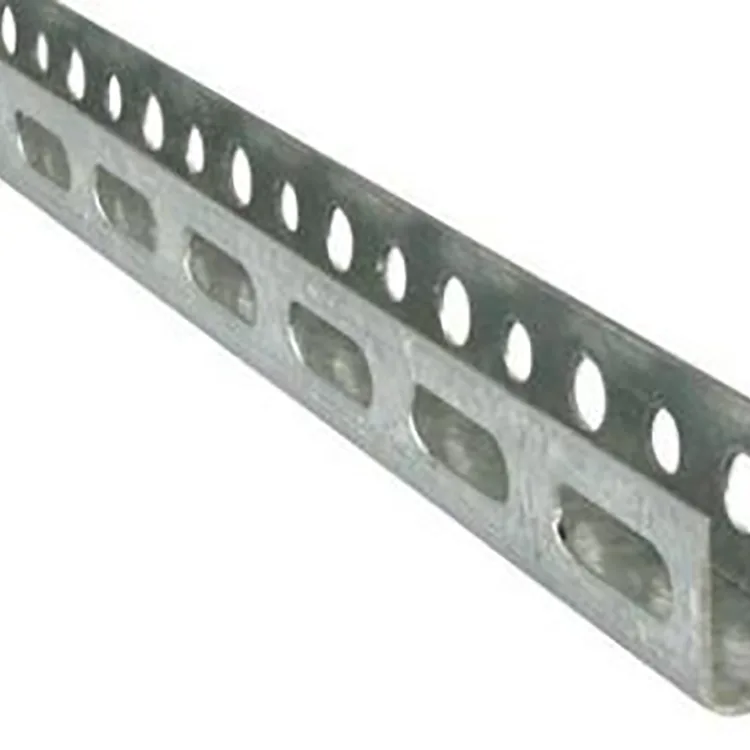

पूर्व-पञ्च गरिएको प्वालहरू, स्लटहरू, कुना कटहरू र निश्चित-लम्बाइ खण्डहरू पनि ढुवानी अघि उत्पादन गर्न सकिन्छ, नविकरण र उपकरण-समर्थन परियोजनाहरूको लागि आवश्यक साइट प्रशोधनको मात्रा घटाउँदै।

सफा खण्ड र नियमित उपस्थिति

राम्रोसँग बनेको U खण्डमा समतल सतह, नियमित किनारहरू र एकरूप ज्यामिति हुन्छ। एसेम्बली पछि, कम्पोनेन्टहरूले पनि खाली ठाउँहरू र सफा समग्र उपस्थिति कायम गर्न सक्छन्, तिनीहरूलाई कार्यात्मक स्टिलवर्कको लागि मात्र होइन तर दृश्य इनडोर संरचनाहरू, कार्यशालाहरू र प्रदर्शनी वा शोरूम क्षेत्रहरूको लागि पनि उपयुक्त बनाउँदछ।

साझा परियोजना समस्याहरू समाधान गर्दै

कम सामग्री र स्थापना लागत:

चिसो-गठित पातलो पर्खाल डिजाइनले पारम्परिक च्यानल स्टीलको तुलनामा 30%+ ले वजन घटाउन सक्छ, जसले ढुवानी, लिफ्टिङ र श्रम लागतहरू कम गर्न सक्छ।

कम साइट सुधार:

सीएनसी रोल बनाउने र सीधापनले सुसंगत आयाम र सीधापन प्रदान गर्दछ, वितरण पछि काट्ने, ड्रिलिंग र सुधार कार्य कम गर्न मद्दत गर्दछ।

छिटो स्थापना:

मानक U-आकारको नाली सीधा फिक्सिंग, मार्गदर्शन, समर्थन र स्थितिको लागि प्रयोग गर्न सकिन्छ। पूर्व-पञ्च गरिएको प्वाल वा स्लटहरूसँग, धेरै कम्पोनेन्टहरू अतिरिक्त साइट निर्माण बिना जम्मा गर्न सकिन्छ।

हल्का संरचनाहरूको लागि राम्रो फिट:

कोल्ड-वर्क कडाईले गठन गरिएको खण्डको बल सुधार गर्दछ, यसलाई हल्का र मध्यम-लोड समर्थनहरू, उपकरण कोष्ठकहरू, पाइप समर्थनहरू र संलग्न संरचनाहरूको लागि उपयुक्त बनाउँदछ जब खण्ड लोडको लागि सही रूपमा चयन गरिन्छ।

वास्तविक परियोजना अनुप्रयोगहरू

केस १: स्मार्ट निर्माण कार्यशालाको लागि उपकरण समर्थन प्रणाली

परियोजनामा ​​सुख्खा, धुलो-नियन्त्रित इनडोर वातावरणको साथ आधुनिक बौद्धिक उत्पादन कार्यशाला समावेश थियो। ग्राहकलाई संरचनात्मक स्थायित्व, उच्च समतलता र नियन्त्रित परियोजना लागतका लागि आवश्यकताहरू सहित, उपकरण फिक्सिङ कोष्ठक र पाइप समर्थन फ्रेमहरूको ठूलो संख्या चाहिन्छ।

चयन गरिएको सामग्री Q235B कोल्ड-फर्म्ड U-च्यानल, U100–U140, 1.5–2.0 मिमी भित्ता मोटाई र पूर्व-पञ्च गरिएको पोजिसनिङ प्वालहरू थियो।

U-आकारको नालीले अतिरिक्त साइट वेल्डिङ बिना उपकरण स्थिति र पाइप-फिक्सिङ आवश्यकताहरू फिट गर्यो। स्थापना दक्षता 40% ले बढ्यो, जबकि हल्का डिजाइनले यातायात र लिफ्टिंग आवश्यकताहरू कम गर्यो। परम्परागत च्यानल-स्टील समाधानको तुलनामा, समग्र परियोजना लागत 23% ले घट्यो।

उच्च प्रोफाइल फ्लैटनेसले पनि उपकरण वरिपरि स्थापना विचलन रोक्न मद्दत गर्यो। एक सफा कार्यशाला लेआउट र एक-पटक परियोजना स्वीकृतिको साथ पूरा गरिएको समर्थन प्रणाली स्थिर र ढिलो हुनबाट मुक्त रह्यो।

केस २: पुरानो कारखानाको भित्री संरचनात्मक अपग्रेड

पुरानो औद्योगिक कारखानालाई नयाँ इनडोर विभाजन, उपकरण समर्थन र पाइप-फिक्सिङ संरचनाहरू चाहिन्छ। अवस्थित भवनको लोड क्षमता सीमित भएकोले, भारी स्टिल खण्डहरू नवीकरणको लागि उपयुक्त थिएनन्।

परियोजनाले विभिन्न समर्थन आवश्यकताहरू अनुसार Q235B कोल्ड-फर्म्ड यू-च्यानल बहु आकारहरूमा प्रयोग गर्‍यो।

हल्का तौल खण्डले अनावश्यक रूपमा संरचनात्मक भार नबढाई अवस्थित भवनको लोड सीमाहरू पूरा गर्न मद्दत गर्‍यो। यसको कम्प्याक्ट आकार अवस्थित उपकरण र पाइपवर्क वरपर सीमित क्षेत्रहरूमा स्थापना गर्न पनि सजिलो थियो।

स्थापना पछि, अपग्रेड गरिएका संरचनाहरूले सफा लेआउट कायम गर्दै स्थिर समर्थन प्रदान गरे, U च्यानललाई हल्का इन्डोर कारखाना नवीकरणको लागि उपयुक्त बनाउँदै।

दायाँ यू च्यानल कसरी चयन गर्ने

वातावरण द्वारा:

यो मुख्यतया प्रत्यक्ष वर्षा वा संक्षारक जोखिम बिना सुख्खा, हावायुक्त इनडोर वातावरणको लागि सिफारिस गरिन्छ। आर्द्र कार्यशालाहरूको लागि, एक अतिरिक्त रस्ट-निवारक प्राइमर विचार गर्नुपर्छ। बाहिरी, नुन-स्प्रे र कडा संक्षारक वातावरणहरूलाई उपयुक्त सुरक्षात्मक कोटिंग वा फरक स्टिल खण्ड चाहिन्छ।

सामग्री द्वारा:

Q235B सामान्य प्रकाश समर्थन, कोष्ठक र घेरा संरचना लागि उपयुक्त छ। Q355B सिफारिस गरिन्छ जब उच्च बल आवश्यक हुन्छ, जस्तै ठूलो स्प्यान, भारी उपकरण आधारहरू वा सुदृढीकरण कार्य।

खण्ड आकार द्वारा:

U80–U120 साना पाइप र उपकरण समर्थनहरूको लागि प्रयोग गर्न सकिन्छ। U140–U200 मुख्य घेरा संरचना र र्याक आधारहरूको लागि उपयुक्त छ। भारी सुदृढीकरण र ठूला आधारहरूको लागि, U250–U300 जस्ता ठूला खण्डहरूलाई वास्तविक भार अनुसार विचार गर्न सकिन्छ।

पर्खाल मोटाई द्वारा:

0.8-1.2 मिमी सामान्यतया प्रकाश स्थिति र गैर-लोड-असर अनुप्रयोगहरूको लागि प्रयोग गरिन्छ; 1.5-2.0 मिमी नियमित समर्थन संरचनाहरूको लागि उपयुक्त छ; 2.5–3.0 मिमी भारी समर्थन र सुदृढीकरण अनुप्रयोगहरूको लागि हो।

अन्तिम सेक्सन साइज प्रोफाइल साइज द्वारा मात्र चयन गर्नुको सट्टा स्प्यान, लोड, फिक्सिङ विधि र स्थापना अवस्था अनुसार पुष्टि गरिनु पर्छ।

सतह र अनुप्रयोग वातावरण

मानक उत्पादन जस्ती कोटिंग बिना प्राकृतिक कालो इस्पात रूपमा आपूर्ति गरिन्छ। यसले पछिको काट्ने, वेल्डिङ र ड्रिलिंगलाई सीधा बनाउँछ र खरिदकर्तालाई आवश्यक पर्दा प्राइमर, पेन्ट वा अर्को उपयुक्त सतह उपचार लागू गर्न अनुमति दिन्छ।

उत्पादन सबैभन्दा उपयुक्त छ:

सुक्खा इनडोर कारखाना र कार्यशालाहरू

उपकरण समर्थन फ्रेमहरू

पाइप र केबल समर्थन संरचना

उपकरण आधारहरू

इनडोर विभाजन र घेराहरू

इम्बेडेड स्टील कम्पोनेन्टहरू

गाइड र स्थिति संरचना

हल्का इस्पात नवीकरण परियोजनाहरू

बाहिरी संरचनाहरू, तटीय क्षेत्रहरू, निरन्तर आर्द्रता वा अम्ल र क्षारको सम्पर्कमा रहेको वातावरणको लागि, उत्पादन अघि जंग सुरक्षा निर्दिष्ट गर्न आवश्यक छ।

कस्टम प्रशोधन र थोक आपूर्ति

U च्यानल मानक स्टक आकारहरूमा सीमित नभई परियोजना रेखाचित्र अनुसार उत्पादन गर्न सकिन्छ। उपलब्ध प्रशोधनमा पूर्व-पञ्च गरिएको प्वालहरू, स्लटहरू, कुना काट्ने, कोण काट्ने, निश्चित-लम्बाइ काट्ने र गैर-मानक आयामहरू समावेश छन्।

बारम्बार समर्थन कम्पोनेन्टहरू प्रयोग गर्ने परियोजनाहरूको लागि, पूर्व-प्रशोधनले साइट काट्ने र ड्रिलिंग कम गर्न सक्छ। क्रेताहरूले उद्धरण अनुरोध गर्दा रेखाचित्र, खण्ड आयाम, प्वाल स्पेसिङ, लम्बाइ आवश्यकताहरू र सामग्री ग्रेड प्रदान गर्न सक्छन्।

ठूला अर्डरहरूको लागि, उत्पादन आवश्यक आकार संयोजन र वितरण तालिका अनुसार व्यवस्थित गर्न सकिन्छ, बन्डलिङ र ढुवानी अघि आयामी निरीक्षणको साथ।

कारखाना गुणस्तर नियन्त्रण

गुणस्तर नियन्त्रण आगमन स्टील कोइलबाट सुरु हुन्छ, जहाँ सामग्री ग्रेड र आधारभूत आयामी अवस्थाहरू गठन गर्नु अघि जाँच गरिन्छ।

उत्पादनको क्रममा, मुख्य नियन्त्रण बिन्दुहरू स्ट्रिप लेभलिङ, रोल-फर्मिङ स्थिरता, खण्ड आयामहरू, सीधापन, प्वाल स्थिति र काट्ने लम्बाइ हुन्। गठन पछि, प्रोफाइलहरू माध्यमिक सीधा र अन्तिम भिजुअल र आयामी निरीक्षणबाट गुजर्छन्।

विशेष ध्यान घुमाउने, विरूपण, किनारा अवस्था र ब्याचहरू बीचको स्थिरतामा दिइन्छ। पूर्व-पंच गरिएका उत्पादनहरूका लागि, प्वाल स्थिति र स्पेसिङ पनि जाँच गरिन्छ किनभने यी आयामहरूले सीधा स्थापनालाई असर गर्छ।

यो उत्पादन दृष्टिकोण परियोजनाहरूका लागि महत्त्वपूर्ण छ जहाँ डेलिभर गरिएको U च्यानलले रेखाचित्रहरू मिलाउन आवश्यक छ र दोहोर्याइएको साइट सुधार नगरी अन्य बनावटी कम्पोनेन्टहरूसँग भेला हुन आवश्यक छ।

FAQ

Q1: कोल्ड-फर्म्ड U-च्यानल साधारण च्यानल स्टील भन्दा बलियो छ?

उपयुक्त प्रकाश र मध्यम-लोड अनुप्रयोगहरूको लागि, चिसो गठनले कडा कामको परिचय दिन्छ र गठन गरिएको सामग्रीमा उच्च शक्ति प्रदान गर्न सक्छ। खण्ड पनि आयामी रूपमा नियमित र विरूपण प्रतिरोधी छ जब ठीकसँग चयन र स्थापना हुन्छ। भारी लोड भएका प्राथमिक संरचनाहरूको लागि, आवश्यक लोड गणनाले भारी च्यानल वा उच्च-बल खण्ड आवश्यक छ कि छैन भनेर निर्धारण गर्नुपर्छ।

Q2: U च्यानलले परम्परागत च्यानल स्टीललाई प्रतिस्थापन गर्न सक्छ?

यसले पारम्परिक च्यानल स्टीललाई धेरै हल्का र मध्यम-लोड अनुप्रयोगहरूमा प्रतिस्थापन गर्न सक्छ जस्तै समर्थनहरू, कोष्ठकहरू, घेराहरू, इम्बेडेड संरचनाहरू र उपकरण आधारहरू। यसले स्वचालित रूपमा भारी प्राथमिक बीमहरू वा संरचनाहरूलाई महत्त्वपूर्ण प्रभाव वा केन्द्रित भारहरूको अधीनमा प्रतिस्थापन गर्नु हुँदैन।

Q3: के तपाइँ पूर्व-पञ्च प्वालहरू र गैर-मानक लम्बाइ काट्न सक्नुहुन्छ?

हो। प्रि-पञ्चिङ, कुना काट्ने, स्लटिङ, एङ्गल काट्ने र गैर-मानक निश्चित लम्बाइहरू रेखाचित्र अनुसार उत्पादन गर्न सकिन्छ। यसले घटकहरूलाई विधानसभाको लागि तयार हुन अनुमति दिन्छ।

Q4: U च्यानल र C/Z purlin खण्डहरू बीच के भिन्नता छ?

C र Z खण्डहरू मुख्यतया छत र भित्ता purlins लागि प्रयोग गरिन्छ। U खण्डहरू प्राय: समर्थनहरू, आधारहरू, इम्बेडेड भागहरू, फिक्सिङ च्यानलहरू, गाइडहरू र स्थिति संरचनाहरूको लागि प्रयोग गरिन्छ। चयनले वास्तविक संरचनात्मक प्रकार्य पालना गर्नुपर्छ।

Q5: कोल्ड-गठित U-च्यानल सजिलै मोडिने वा विकृत हुनेछ?

राम्रोसँग निर्मित खण्डले लागू मानक आवश्यकताहरू भित्र घुमाउने र विकृति नियन्त्रण गर्न बहु-पास गठन, साइजिङ र सीधा पार्छ। सेवामा आयामी स्थिरता कायम राख्नको लागि सही सामग्री, पर्खाल मोटाई, खण्ड आकार र स्थापना विधि पनि महत्त्वपूर्ण छ।

Q6: कुन राम्रो छ, Q235B वा Q355B?

Q235B सामान्य प्रकाश समर्थन र संलग्न अनुप्रयोगहरूको लागि उपयुक्त छ। Q355B ले उच्च बल प्रदान गर्दछ र संरचनात्मक डिजाइनको आवश्यकता पर्दा भारी उपकरण आधारहरू, ठूला स्प्यानहरू र सुदृढीकरण कार्यमा राम्रोसँग उपयुक्त छ।

Q7: सतह जस्ती वा चित्रित गर्न सकिन्छ?

हो। मानक उत्पादन प्राकृतिक कालो इस्पात हो, त्यसैले यो उपयुक्त प्राइमर, रंग, पाउडर कोटिंग वा ग्याल्भेनाइजिंग परियोजना वातावरण र जंग आवश्यकता अनुसार प्रशोधन गर्न सकिन्छ।
