जस्ती U-च्यानल

जब कुनै परियोजनालाई बन्द ट्यूब वा परम्परागत C/Z purlin को सट्टा बाहिर फिक्सिङ, स्थिति वा सपोर्टिङ कम्पोनेन्टहरूका लागि खुला स्टिल खण्डको आवश्यकता पर्दा जस्ती U- च्यानल चयन गरिन्छ।

U-आकारको खण्डले बोल्टिङ, क्ल्याम्पिङ र जडानको लागि निरन्तर आधार र साइड फ्ल्याङ्गहरू सिर्जना गर्दछ। यो सामान्यतया उपकरण आधारहरू, पाइप समर्थनहरू, फोटोभोल्टिक संरचनाहरू, बाहिरी फ्रेमहरू, इम्बेडेड समर्थनहरू र नगरपालिका स्थापनाहरूको लागि प्रयोग गरिन्छ।

उत्पादन अनुक्रम महत्त्वपूर्ण छ। स्टिल स्ट्रिपलाई पहिलो पटक आवश्यक U प्रोफाइलमा रोल-गठित गरिएको छ, त्यसपछि काट्ने र मुक्का लगाइन्छ। पूरा भएको खण्डलाई रासायनिक रूपमा पूर्व-उपचार गरी तातो-डुबकी जस्ती बनाइन्छ। यस दृष्टिकोणले जस्ती पट्टीलाई अन्तिम आकारमा झुकाउनबाट जोगाउँछ र U च्यानलको भित्री भाग सहित गठन गरिएको खण्डमा जस्ता सुरक्षा प्रदान गर्दछ।

बाहिरी परियोजनाहरूको लागि, सही संयोजन केवल "गाढा जस्ता = राम्रो" होइन। सेक्शन साइज, स्टिल ग्रेड, पर्खाल मोटाई, संरचनात्मक लोड, एक्सपोजर वातावरण र अपेक्षित सेवा अवधि सँगै विचार गर्नुपर्छ।

खण्ड ज्यामिति मामिलाहरू

U च्यानलको मुख्य फाइदा यसको खुला ज्यामिति हो।

तलको खण्डले निरन्तर असर गर्ने सतह प्रदान गर्दछ, जबकि दुई छेउको फ्ल्याङ्गहरू बोल्ट जडानहरू, क्ल्याम्पहरू, कोष्ठकहरू र पोजिसनिङ कम्पोनेन्टहरूका लागि प्रयोग गर्न सकिन्छ। यसले यसलाई उपयोगी बनाउँछ जहाँ स्थापनाकर्ताहरूलाई खुला पक्षबाट जडानमा पहुँच चाहिन्छ।

C खण्ड वा Z खण्डको तुलनामा, U च्यानल सामान्यतया उपकरण आधारहरू, पाइप समर्थनहरू र स्थिति संरचनाहरूको लागि अधिक सुविधाजनक छ। C र Z खण्डहरू प्राय: purlins वा फ्रेमिङ सदस्यहरूको रूपमा तिनीहरूको संरचनात्मक व्यवहार अनुसार चयन गरिन्छ।

फोटोभोल्टिक उपकरणहरू, बाहिरी पाइपलाइनहरू वा मेसिनरी समर्थनहरू समावेश गर्ने परियोजनाको लागि, U खण्डले थप निर्मित कोष्ठकहरूको आवश्यकतालाई कम गर्न सक्छ।

प्राविधिक विनिर्देशहरू

किन पहिले फारम र पछि ग्याल्भेनाइज?

यस प्रकारको उत्पादनको लागि, तातो डिप ग्याल्भेनाइजिङ अघि निर्माण र धेरै निर्माण पूरा गरिनुपर्छ।

उत्पादन मार्ग हो:

स्टिल स्ट्रिप निरीक्षण → लेभलिंग → यू-प्रोफाइल रोल गठन → सीएनसी काट्ने → पंचिंग र कुना प्रशोधन → सीधा → डिग्रेजिंग → पिकलिंग → फ्लक्सिंग → ड्राइङ → हट-डिप गैल्भेनाइजिंग → कूलिंग/प्यासिभेसन → जिंक निरीक्षण → प्याक निरीक्षण →

यस अनुक्रमले निर्मातालाई ग्याल्भेनाइज गर्नु अघि अन्तिम यू-सेक्शन आयामहरू नियन्त्रण गर्न अनुमति दिन्छ।

यसको मतलब यो पनि हो कि प्वालहरू, कुनाहरू र बनाइएको प्रोफाइलको भित्री भागलाई कोटिंगमा भर पर्नुको सट्टा समाप्त खण्डको भागको रूपमा व्यवहार गरिन्छ जुन पछिको गठन सञ्चालनहरू बाँच्नुपर्दछ।

ग्याल्भेनाइजेसन पछि, अनावश्यक झुकाव वा भारी बनाइबाट जोगिनु पर्छ। यदि सामाग्री काम साइट मा वेल्डेड वा काट्नु पर्छ भने, क्षतिग्रस्त जस्ता क्षेत्र सफा र उपयुक्त जस्ता युक्त कोटिंग संग मर्मत गर्नुपर्छ।

जस्ता कोटिंग को चयन

जस्ता कोटिंग वास्तविक जंग वातावरणसँग मिल्दो हुनुपर्छ।

85 μm+ अन्तर्देशीय क्षेत्रहरूमा सामान्य बाहिरी अनुप्रयोगहरूको लागि सुरु विनिर्देशको रूपमा उपयुक्त छ जहाँ एक्सपोजर अपेक्षाकृत मध्यम छ।

120-180 μm को लागि, कोटिंग आर्द्र कारखानाहरू, कृषि र पशुधन सुविधाहरू, नदी किनारका स्थापनाहरू र थप चिसो चिस्यान भएका अन्य स्थानहरूको लागि विचार गर्न सकिन्छ।

200-275 μm को लागि, भारी कोटिंग तटीय क्षेत्रहरू, बन्दरगाहहरू, रासायनिक सुविधाहरू र फोहोर पानी वातावरणहरू जस्ता बलियो क्षरण एक्सपोजर भएका परियोजनाहरूको लागि हो। सही कोटिंग आवश्यकता अझै पनि परियोजना जंग श्रेणी र लागू विशिष्टता विरुद्ध पुष्टि गरिनु पर्छ।

मोटो जस्ता तहले सानो आकारको स्टील खण्डको लागि क्षतिपूर्ति गर्दैन। जंग संरक्षण र संरचनात्मक डिजाइन अलग मूल्याङ्कन गर्नुपर्छ।

Q235B वा Q355B?

स्टील ग्रेडले जस्ता आवश्यकताको सट्टा संरचनात्मक भारलाई पछ्याउनु पर्छ।

Q235B सामान्य उपकरण समर्थन, बाहिरी कोष्ठक, पाइप समर्थन, फोटोभोल्टिक सहायक संरचना र सामान्य नगरपालिका अनुप्रयोगहरूको लागि एक व्यावहारिक विकल्प हो।

Q355B उच्च-लोड अनुप्रयोगहरू जस्तै ठूला उपकरण आधारहरू, भारी समर्थन संरचनाहरू, उच्च हावा वा हिउँ अवस्थाहरू र संरचनात्मक डिजाइनलाई उच्च-शक्तिको स्टील चाहिने परियोजनाहरूमा राम्रोसँग उपयुक्त छ।

आपूर्ति गरिएको उत्पादन दायराको लागि, Q355B लाई लागू डिजाइन अवस्थाहरूमा समान खण्ड आकारमा लगभग 30% उच्च लोड क्षमता प्रदान गर्ने रूपमा वर्णन गरिएको छ। यसलाई सार्वभौमिक प्रतिस्थापन नियमको सट्टा परियोजना/डिजाइन तुलनाको रूपमा व्यवहार गर्नुपर्छ; अन्तिम खण्ड ईन्जिनियरिङ् लोड विरुद्ध जाँच गर्नुपर्छ।

यू च्यानल आकार र पर्खाल मोटाई

U80–U300 दायराले खण्डलाई विभिन्न समर्थन लोडहरूसँग मिलाउन अनुमति दिन्छ।

U80–U120 लाई लाइट पाइप सपोर्ट, साना उपकरण कोष्ठक, पोजिसनिङ कम्पोनेन्ट र माध्यमिक हरितगृह संरचनाहरूको लागि प्रयोग गर्न सकिन्छ।

U140–U200 ले फोटोभोल्टिक सहायक संरचनाहरू, उपकरण आधारहरू र नगरपालिका स्थापनाहरू सहित धेरै मुख्यधारा बाहिरी समर्थन अनुप्रयोगहरू समावेश गर्दछ।

U220–U300 भारी उपकरण आधारहरू, ठूला समर्थन संरचनाहरू र ठूलो खण्ड क्षमता चाहिने परियोजनाहरूको लागि अधिक उपयुक्त छ।

पर्खाल मोटाई को लागी:

1.2–1.4 मिमी: लाइट-ड्युटी कोष्ठक, स्थिति सदस्यहरू र गैर-प्राथमिक समर्थन अनुप्रयोगहरू

१.५–२.० मिमी: बाहिरी समर्थन संरचना र उपकरण आधारहरूको लागि साझा दायरा

2.2–3.0 मिमी: भारी भार, ठूला समर्थन, उच्च हावा/हिउँ क्षेत्रहरू र विरूपणको लागि ठूलो प्रतिरोध आवश्यक पर्ने अनुप्रयोगहरू

अन्तिम मोटाई वास्तविक अवधि, जडान विधि र लागू लोड बाट गणना गर्नुपर्छ।

अनुप्रयोगहरू

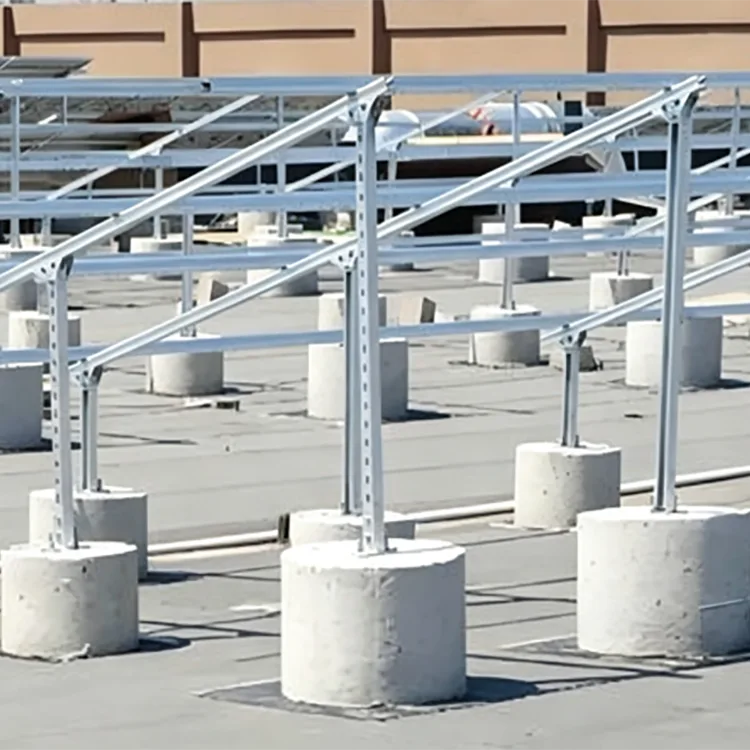

फोटोभोल्टिक र पवन ऊर्जा संरचना

ग्याल्भेनाइज्ड यू-सेक्शनहरू उपकरण आधारहरू, फिक्सिंग सदस्यहरू, स्थिति संरचनाहरू र बाहिरी नवीकरणीय-ऊर्जा स्थापनाहरूमा सहायक समर्थनहरूको लागि प्रयोग गर्न सकिन्छ। जहाँ परियोजनाको लागि 25-वर्षको डिजाइन आवश्यकता छ, जिंक कोटिंग प्रत्येक स्थानको लागि एउटै कोटिंग निर्दिष्ट गर्नुको सट्टा वास्तविक वातावरणीय एक्सपोजर अनुसार चयन गर्नुपर्छ।

तटीय र बन्दरगाह क्षेत्रहरू

नुन स्प्रे र लगातार आर्द्रताले खुला स्टीलमा क्षरणलाई गति दिन्छ। भारी कोटिंगको साथ U-आकारको गैल्भेनाइज्ड प्रोफाइलहरू बाहिरी उपकरण समर्थनहरू, इम्बेडेड आधारहरू र खण्ड ज्यामिति उपयुक्त हुने संरचनाहरू फिक्स गर्न प्रयोग गर्न सकिन्छ।

पशुधन र कृषि सुविधाहरू

भेन्टिलेसन प्रणाली, पाइपलाइन, उपकरण समर्थन र हरितगृह संरचनाहरू उच्च आर्द्रता र अमोनिया युक्त वायुमण्डलमा उजागर गर्न सकिन्छ। ग्याल्भेनाइज्ड स्टीलले यी अवस्थाहरूमा असुरक्षित कालो स्टील भन्दा राम्रो जंग सुरक्षा प्रदान गर्दछ।

रासायनिक र फोहोर पानी सुविधाहरू

उपकरण समर्थन, पाइप फिक्सिङ संरचना र बाहिरी फ्रेमहरू तातो डुबकी ग्याल्भेनाइजिंगबाट लाभ उठाउन सक्छ जहाँ वातावरण जस्ता कोटेड स्टीलसँग मिल्दो छ। अत्यधिक आक्रामक रासायनिक एक्सपोजरको लागि, पूर्ण जंग-संरक्षण प्रणाली रासायनिक माध्यम अनुसार निर्दिष्ट गरिनु पर्छ।

नगरपालिका बाहिरी संरचनाहरू

अनुप्रयोगहरूमा रेलवे आधारहरू, प्रकाश-सम्बन्धित समर्थनहरू, ट्राफिक उपकरण फिक्सिङ संरचनाहरू, ल्यान्डस्केप फ्रेमहरू र अन्य बाहिरी स्टिल कम्पोनेन्टहरू समावेश छन्।

कारखाना बाहिरी समर्थन

यो खुला पाइपलाइन, उपकरण समर्थन, बाह्य फिक्सिङ संरचना र औद्योगिक प्लान्ट वरपर उपयोगिता समर्थन लागि प्रयोग गर्न सकिन्छ।

दुई विशिष्ट परियोजना अनुप्रयोगहरू

तटीय औद्योगिक पार्क

बाहिरी उपकरण-समर्थन परियोजनाको लागि तटरेखाबाट लगभग 2 किमी, Q355B जिंक-लेपित U प्रोफाइल 220 μm जस्ता कोटिंगको साथ उपकरण समर्थन र इम्बेडेड आधारहरूको लागि चयन गरिएको थियो। नुन-स्प्रे एक्सपोजरको कारणले भारी कोटिंग निर्दिष्ट गरिएको थियो, जबकि उच्च-शक्तिको स्टील संरचनात्मक लोड आवश्यकताको लागि प्रयोग गरिएको थियो। U प्रोफाइलले उपकरण स्थिति र बोल्ट जडानहरू पनि सरलीकृत गर्यो।

पशुधन सुविधा स्तरोन्नति

ठूलो मात्रामा सुँगुर र कुखुराको सुविधालाई अमोनिया एक्सपोजर भएको उच्च आर्द्रता वातावरणमा उपकरण र पाइपलाइनहरूको लागि जंग-प्रतिरोधी समर्थन सदस्यहरू आवश्यक पर्दछ। Q235B गैल्भेनाइज्ड यू-सेक्शनहरू समर्थन संरचना र फिक्सिङ सदस्यहरूको लागि प्रयोग गरियो। खुला प्रोफाइलले सुविधाजनक स्थापना र समायोजनलाई अनुमति दियो जबकि जस्ती सतहले बारम्बार जंग उपचारको आवश्यकतालाई कम गर्यो।

जहाँ Galvanized U- च्यानल उत्तम विकल्प होइन

U च्यानलले प्रत्येक अन्य स्टील खण्डलाई स्वचालित रूपमा बदल्नु हुँदैन।

छतको पर्लिनहरूका लागि, C वा Z खण्डहरूले थप उपयुक्त संरचनात्मक कन्फिगरेसन प्रदान गर्न सक्छन्।

बन्द संरचनात्मक सदस्यहरूका लागि जहाँ टोर्सनल प्रतिरोध, संलग्न ज्यामिति वा उपस्थिति महत्त्वपूर्ण छ, वर्ग वा आयताकार खोक्रो खण्डहरू उपयुक्त हुन सक्छन्।

सुख्खा इनडोर अनुप्रयोगहरूको लागि, क्षरण सुरक्षा आवश्यक पर्दैन भने अनकोटेड चिसो-गठित U च्यानल अधिक किफायती हुन सक्छ।

अत्यधिक आक्रामक रासायनिक वातावरणको लागि, एक्लै तातो-डिप ग्याल्वनाइजिंगले आवश्यक सुरक्षा प्रदान गर्न सक्दैन। सामग्री चयन गर्नु अघि रासायनिक माध्यम, एकाग्रता, तापमान र एक्सपोजर समय समीक्षा गर्नुपर्छ।

Galvanized U- च्यानल बनाम कालो U च्यानल

आधारभूत यू-सेक्शन ज्यामिति उस्तै रहन सक्छ, तर आवेदन सर्तहरू फरक छन्।

डेलिभरी अघि गुणस्तर नियन्त्रण

निरीक्षणले इस्पात खण्ड र ग्याल्भेनाइजिङ गुणस्तर दुवैलाई कभर गर्नुपर्छ।

ग्याल्भेनाइज गर्नु अघि, यू प्रोफाइल सेक्सन आयाम, सीधापन, ट्विस्ट, प्वाल स्थिति र काट्ने शुद्धताको लागि जाँच गरिन्छ। यो महत्त्वपूर्ण छ किनभने जस्ता कोटिंगले रोल गठनको क्रममा सिर्जना गरिएको आयामी समस्याहरू ठीक गर्दैन।

ग्याल्भेनाइजेसन पछि, निरीक्षकहरूले खाली क्षेत्रहरू, अत्यधिक जिंक निर्माण, पिलिंग, क्र्याकिंग र अन्य दृश्यात्मक दोषहरूको लागि सतह जाँच गर्छन्। जस्ता कोटिंग मोटाई सहमत निरीक्षण विधि अनुसार मापन गर्न सकिन्छ।

परियोजना अर्डरहरूको लागि, सामग्री प्रमाणपत्रहरू, आयामी निरीक्षण रेकर्डहरू, जस्ता-कोटिंग निरीक्षण परिणामहरू र अन्य गुणस्तर कागजातहरू खरिदकर्ताको आवश्यकता अनुसार आपूर्ति गर्न सकिन्छ।

प्रशोधन र अनुकूलन निर्माण

U च्यानललाई मानक सीधा खण्डको रूपमा आपूर्ति गर्न सकिन्छ वा ग्याल्भेनाइज गर्नु अघि प्रशोधन गर्न सकिन्छ।

सामान्य अनुकूलित अपरेशनहरूमा निश्चित-लम्बाइ काट्ने, पंचिंग, कुना काट्ने, प्वाल स्थिति र गैर-मानक खण्ड उत्पादन समावेश छ। ग्याल्भेनाइज गर्नु अघि यी कार्यहरू पूरा गर्नाले प्रशोधित क्षेत्रहरूलाई अन्तिम जस्ता कोटिंगद्वारा सुरक्षित राख्न मद्दत गर्दछ।

ठूला परियोजनाहरूका लागि, खरिदकर्ताहरूले प्वाल ढाँचा, आवश्यक लम्बाइ, स्टिल ग्रेड, पर्खाल मोटाई र जंग वातावरणको साथ खण्ड रेखाचित्र प्रदान गर्नुपर्छ। यसले निर्मातालाई कच्चा यू-सेक्शनको सट्टा समाप्त विनिर्देशहरू उद्धृत गर्न अनुमति दिन्छ।

खरिद चेकलिस्ट

अर्डर गर्नु अघि, यी बिन्दुहरू पुष्टि गर्नुहोस्:

1.U खण्ड आकार: U80–U300 वा परियोजना-विशिष्ट आयाम।

2. स्टील ग्रेड: Q235B वा Q355B।

3. पर्खाल मोटाई: संरचनात्मक लोड र अवधि मा आधारित।

4. जस्ता कोटिंग: एक्सपोजर अनुसार 85 μm+, 120-180 μm वा 200-275 μm।

5. होल ढाँचा: व्यास, स्पेसिङ र स्थिति यदि पूर्व-पञ्चिंग आवश्यक छ।

6.लम्बाइ: मानक वा परियोजना-विशिष्ट निश्चित लम्बाइ।

7. लागू मानक: हालको परियोजना विशिष्टता र आवश्यक galvanizing मानक।

8. निरीक्षण कागजातहरू: सामग्री प्रमाणपत्र, आयामी निरीक्षण र जस्ता कोटिंग रिपोर्ट जहाँ आवश्यक छ।

यो जानकारी सबैभन्दा सामान्य खरिद गल्तीबाट बच्न पर्याप्त छ: जस्ती U-खण्डहरू प्रति टन मूल्य द्वारा मात्र तुलना गर्दा स्टील ग्रेड, भित्ता मोटाई र जस्ता कोटिंग बेवास्ता गर्दै।

FAQ

Q1: U च्यानल भित्र जस्ती गर्न सकिन्छ?

हो। उत्पादन पहिले बनाइन्छ र त्यसपछि हट-डिप गैल्भेनाइज्ड हुन्छ, त्यसैले U-आकारको खण्डलाई समाप्त प्रोफाइलको रूपमा जस्ती हुन्छ। वास्तविक कोटिंग कभरेज सहमत निरीक्षण आवश्यकताहरु अनुसार प्रमाणित गरिनु पर्छ।

Q2: किन ग्याल्भेनाइजिंग भन्दा पहिले बनाइन्छ?

यसले मेकानिकली रूपमा अन्तिम U आकारमा समाप्त जस्ता कोटिंग बनाउनबाट जोगाउँछ। ग्याल्भेनाइज गर्नु अघि काट्ने, छिर्न र प्रमुख गठन गर्ने कार्यहरू पूरा गर्न सकिन्छ, त्यसपछि अन्तिम क्षरण-सुरक्षा उपचार।

Q3: के वेल्डिंगले जस्ती कोटिंगलाई क्षति पुर्‍याउँछ?

वेल्ड वरिपरि जस्ता कोटिंग वेल्डिंग गर्मी द्वारा प्रभावित हुन्छ। वेल्डिङ पछि, क्षेत्र सफा र उपयुक्त जस्ता युक्त कोटिंग संग मर्मत गर्नुपर्छ।

Q4: U च्यानल 25-वर्ष फोटोभोल्टिक परियोजनाहरूको लागि प्रयोग गर्न सकिन्छ?

यसलाई प्रयोग गर्न सकिन्छ जहाँ खण्ड र जंग प्रणालीले परियोजना आवश्यकताहरू पूरा गर्दछ। तटीय वा अत्यधिक संक्षारक साइटहरूको लागि, भारी जस्ता कोटिंग र सम्भावित रूपमा एक अतिरिक्त सुरक्षा प्रणाली विचार गर्नुपर्छ।

Q5: बाहिरी प्रयोगको लागि कुन राम्रो छ, Q235B वा Q355B?

न त ग्रेड विश्वव्यापी रूपमा राम्रो छ। Q235B धेरै सामान्य-लोड संरचनाहरूको लागि उपयुक्त छ, जबकि Q355B उच्च संरचनात्मक बल आवश्यक हुँदा चयन गरिन्छ। ग्रेड इन्जिनियरिङ गणना पालना गर्नुपर्छ।

Q6: U च्यानल र C च्यानल बीच के भिन्नता छ?

U च्यानल सामान्यतया आधारहरू, फिक्सिङ, स्थिति र समर्थन संरचनाहरूको लागि प्रयोग गरिन्छ जहाँ यसको खुला प्रोफाइल जडानहरूको लागि सुविधाजनक छ। C च्यानललाई संरचनात्मक फ्रेमिङ वा purlin खण्डको रूपमा प्रयोग गरिन्छ। सही छनोट लोड मार्ग र जडान डिजाइन मा निर्भर गर्दछ।

Q7: के गैर-मानक U च्यानल आकारहरू निर्माण गर्न सकिन्छ?

हो। गैर-मानक खण्ड आयामहरू, पर्खाल मोटाई, लम्बाइ र प्वाल ढाँचाहरू रेखाचित्र र परियोजना आवश्यकताहरूको आधारमा छलफल गर्न सकिन्छ।

Q8: के ग्याल्भेनाइज्ड यू-च्यानल तटीय क्षेत्रहरूको लागि उपयुक्त छ?

हो, जस्ता कोटिंग र संरचनात्मक विनिर्देशहरू वास्तविक जंग वातावरणको लागि चयन गरिएको छ। बलियो नुन-स्प्रे एक्सपोजरको लागि, 200-275 μm जस्तो भारी कोटिंगलाई परियोजनाको क्षरण-सुरक्षा आवश्यकताहरूसँग विचार गर्न सकिन्छ।
