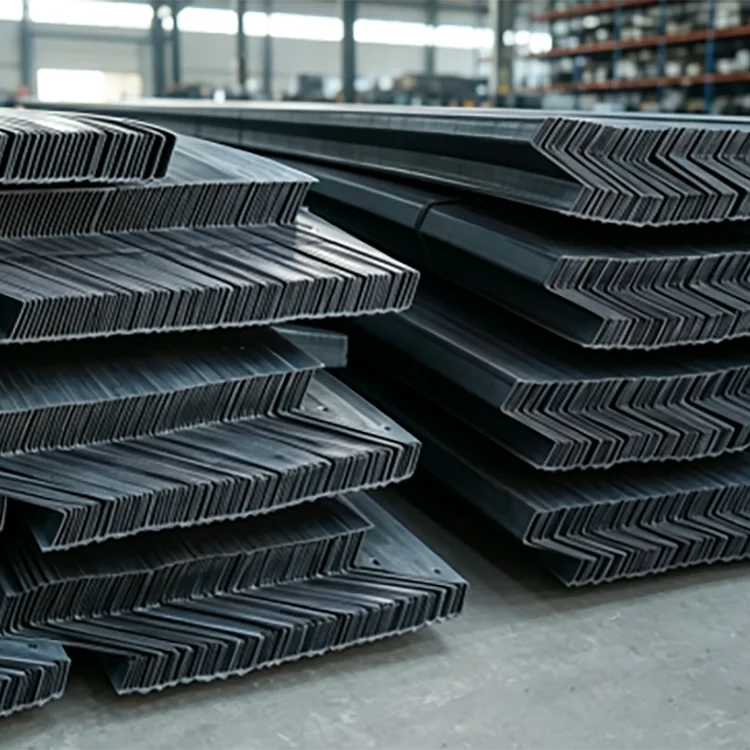

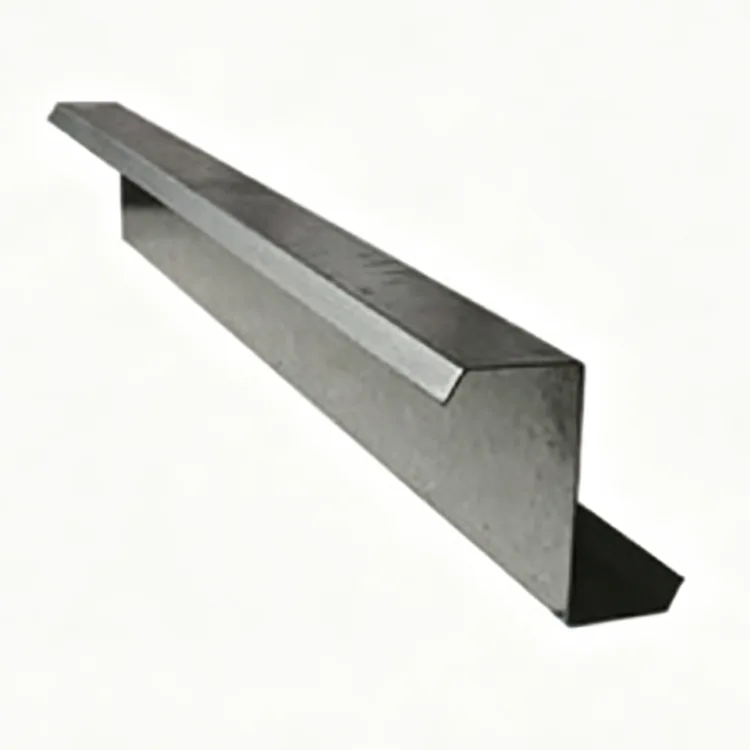

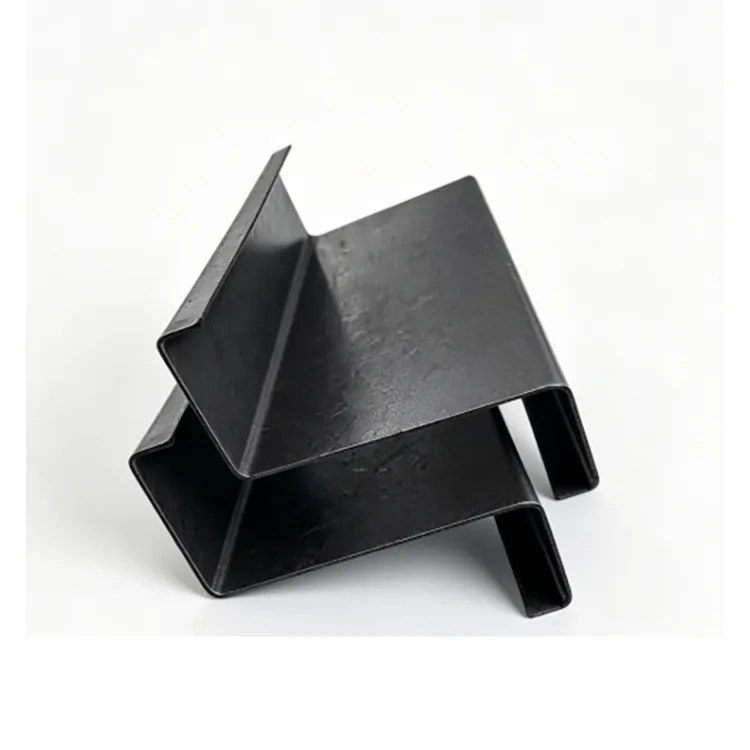

चिसो-गठित Z खण्ड स्टील

कोल्ड-फर्म्ड जेड सेक्शन स्टील एक चिसो-गठित पातलो-भित्ता स्टिल खण्ड हो जुन तातो-रोल्ड स्टिल स्ट्रिपबाट कोठाको तापक्रममा निरन्तर रोल बनाइन्छ। स्ट्रिप धेरै बन्ने स्ट्यान्डहरू मार्फत जान्छ र बिस्तारै उच्च-तापमान हट-रोलिङ चरण बिना Z खण्डमा आकार दिइन्छ।

चिसो बन्ने प्रक्रियाले आयामी स्थिरतालाई सुधार गर्छ र स्टिलमा कडा कामको परिचय दिन्छ। नतिजा खण्डले उपयोगी झुकाउने कार्यसम्पादनसँग तुलनात्मक रूपमा कम तौललाई जोड्दछ, यसलाई हल्का तौलको स्टिल संरचनाहरूमा छत र भित्ताको पर्लिनहरूको लागि व्यापक रूपमा प्रयोग गरिन्छ।

Z-आकारको प्रोफाइलको अर्को व्यावहारिक फाइदा छ: यसको अफसेट फ्ल्याङ्गहरूले छेउछाउको purlins लाई ओभरल्याप गर्न अनुमति दिन्छ। यो विशेष गरी ठूला-ढलान छानाहरूमा उपयोगी छ जहाँ रिज वरिपरि निरन्तर पर्लिन व्यवस्था आवश्यक हुन्छ।

सिफारिस गरिएको वातावरण: प्रत्यक्ष वर्षा, नुन स्प्रे, एसिड वा क्षारीय संक्षारक आर्द्रता बिना संलग्न इनडोर भवनहरू, सुख्खा कार्यशालाहरू र गोदामहरू।

उत्पादन प्रक्रिया

उत्पादन लाइन स्टील कोइल को आगमन निरीक्षण संग सुरु हुन्छ। समतल र सीधा गरेपछि, स्ट्रिप धेरै रोल-फर्मिङ स्टेशनहरू मार्फत जान्छ, जहाँ यो बिस्तारै आवश्यक Z-आकारको खण्डमा झुकिन्छ।

सर्वो सीएनसी काट्नेले निर्दिष्ट सदस्य लम्बाइ प्रदान गर्दछ, जबकि संरचनात्मक रेखाचित्र अनुसार स्वचालित पंचिंग थप्न सकिन्छ। समाप्त प्रोफाइलहरू त्यसपछि वर्गीकरण, बन्डलिङ र भण्डारण अघि सीधा र आयामी निरीक्षणको माध्यमबाट जान्छन्।

स्टिल कोइल निरीक्षण → लेभलिङ र सीधा → प्रगतिशील कोल्ड रोल गठन → Z-सेक्शन गठन → सर्वो सीएनसी निश्चित-लम्बाइ काट्ने → स्वचालित पंचिंग → सीधा → दृश्य र आयामी निरीक्षण → बन्डलिङ र भण्डारण

किनभने प्रोफाइल परम्परागत तातो रोलिङ मार्फत उत्पादन गर्नुको सट्टा क्रमिक रूपमा गठन गरिएको छ, खण्ड आयामहरू, सीधापन र प्वाल स्थितिहरू उत्पादनको क्रममा निरन्तर नियन्त्रण गर्न सकिन्छ।

कोर निर्दिष्टीकरणहरू

रूफ पर्लिन्सको लागि Z खण्ड किन प्रयोग गर्ने?

रूफ रिजमा प्रत्यक्ष ओभरल्यापिङ

Z खण्ड र C खण्ड बीचको सबैभन्दा स्पष्ट भिन्नता flanges को आकार हो। अफसेट Z प्रोफाइलले छेउछाउका सदस्यहरूलाई ओभरल्याप गर्न अनुमति दिन्छ, जसले छत रिज मार्फत निरन्तरता कायम राख्न मद्दत गर्दछ।

10° भन्दा माथि छानाको ढलानहरूका लागि, Z purlins प्रायः व्यावहारिक छनौट हो जहाँ ओभरल्यापिङ सदस्यहरू संरचनात्मक डिजाइनको भाग हुन्। यसले अतिरिक्त काटनको आवश्यकतालाई कम गर्छ र स्थापनालाई थप सीधा बनाउँछ।

कम वजन संग राम्रो झुकाउने प्रदर्शन

Z-आकारको क्रस-सेक्शनले झुकाउनको लागि उपयोगी खण्ड गुणहरू प्रदान गर्दछ। चिसो-कार्य कठोरताको साथ संयुक्त, यसले उपयुक्त छत र भित्ता पर्लिन अनुप्रयोगहरूमा अपेक्षाकृत पातलो खण्ड प्रयोग गर्न अनुमति दिन्छ।

भारी पारम्परिक हट-रोल्ड खण्डहरूको तुलनामा, कम वजनले यातायात, लिफ्टिङ र स्थापना आवश्यकताहरू कम गर्न सक्छ।

लगातार सीधापन र प्वाल स्थिति

उत्पादन लाइनले प्रगतिशील रोल गठन, सीएनसी काट्ने र त्यसपछिको सीधा प्रयोग गर्दछ। यसले प्रोफाइल सीधापन र घुमाउरो नियन्त्रण गर्न मद्दत गर्दछ।

प्रि-पञ्च गरिएको बोल्ट प्वाल भएका पर्लिनहरूका लागि, प्वालहरूको सही स्थिति महत्त्वपूर्ण हुन्छ किनभने त्रुटिहरूले पर्लिन र मुख्य स्टिल फ्रेम बीचको जडानलाई असर गर्न सक्छ। डेलिभरी अघि प्रि-पञ्चिंगले साइटमा काट्ने र ड्रिलिंग कार्यलाई कम गर्न सक्छ।

ड्राई इनडोर परियोजनाहरूको लागि कम लागत

मानक उत्पादन जस्ती कोटिंग बिना प्राकृतिक कालो इस्पात रूपमा आपूर्ति गरिन्छ। सुख्खा, संलग्न इनडोर भवनहरूको लागि जहाँ अतिरिक्त जंग सुरक्षा आवश्यक पर्दैन, यसले गैल्भेनाइज्ड Z खण्डहरूसँग सम्बन्धित अतिरिक्त लागतलाई बेवास्ता गर्छ।

यदि भवन वर्षा, संक्षेपण, नुन स्प्रे वा संक्षारक मिडियाको सम्पर्कमा आएको छ भने, यसको सट्टा क्षरण-सुरक्षित संस्करण निर्दिष्ट गर्नुपर्छ।

सुविधाजनक काटन र वेल्डिंग

किनभने मानक उत्पादनमा कुनै जस्ती कोटिंग छैन, परम्परागत काटन र वेल्डिङ कार्यहरू सीधा छन्। यो इनडोर निर्माण र नवीकरण परियोजनाहरूमा उपयोगी छ जहाँ सदस्यहरूलाई स्थानीय समायोजन वा जडान कार्य आवश्यक पर्दछ।

सामान्य अनुप्रयोगहरू

उत्पादन मुख्य रूपमा प्रयोग गरिन्छ:

हल्का तौलको स्टिल भवनहरूमा छानाको पर्लिनहरू

ठूला ढलान गोदामको छाना

औद्योगिक कार्यशाला छत प्रणाली

इनडोर रसद र भण्डारण भवनहरू

पर्खाल र छत माध्यमिक फ्रेमिंग

हल्का इस्पात घेरा प्रणाली

भित्री कारखाना नवीकरण परियोजनाहरू

यो भवनको मुख्य स्तम्भ वा प्राथमिक बीमहरूको प्रतिस्थापनको सट्टा पर्लिन जस्ता माध्यमिक संरचनात्मक सदस्य हो।

वास्तविक परियोजना अनुप्रयोगहरू

केस १: ठूलो-स्लोप इनडोर रसद गोदामको लागि Z Purlins

परियोजनाले 12° को छानाको ढलान भएको 50,000 m² संलग्न रसद गोदामलाई कभर गर्यो। भवन पूर्ण रूपमा बन्द गरिएको थियो र प्रत्यक्ष वर्षाको जोखिम बिना सुख्खा इनडोर वातावरणमा प्रयोग गरिएको थियो।

मुख्य आवश्यकताहरू छत रिजमा प्रत्यक्ष पर्लिन ओभरल्यापिङ, नियन्त्रित स्टिल-संरचना लागत, छोटो स्थापना समय र छत-प्यानल पङ्क्तिबद्ध समस्याहरूको कम जोखिम थियो।

चयन गरिएको सामग्री Q355B कोल्ड-फर्म्ड Z सेक्शन स्टील, Z160–Z200, 1.8–2.0 मिमी भित्ता मोटाई र प्रि-पञ्च गरिएको बोल्ट प्वालहरू थियो।

Z खण्डहरू सिधै ओभरल्याप हुन सक्छ, रिज सदस्यहरूलाई निरन्तर रहन र साइटमा काट्ने र परिमार्जन कार्य कम गर्न अनुमति दिँदै। स्थापना समय 30% द्वारा घटाइएको थियो।

प्रोफाइलहरूको कम घुमाउरोले रङ-लेपित स्टिलको छत प्यानलहरूलाई थप समान रूपमा बस्न मद्दत गर्‍यो, पानी चुहावटमा योगदान पुर्‍याउने खाली ठाउँहरू घटाउँदै। हल्का सदस्यहरूले यातायात र लिफ्टिंग आवश्यकताहरू पनि घटाए, र समग्र स्टिल-संरचना लागत हट-रोल्ड स्टिल समाधान भन्दा 21% कम थियो।

परियोजना स्वीकृति पास भयो र रस्ट-सम्बन्धित समस्या बिना इनडोर सेवामा रह्यो।

केस 2: एक औद्योगिक कार्यशालामा हल्का स्टील एन्क्लोजर अपग्रेड

दोस्रो परियोजनामा ​​पुरानो कारखानाको नवीकरण समावेश थियो। अपेक्षाकृत ठूलो छानाको ढलान र सुख्खा, हावा चल्ने इनडोर वातावरणको साथ कार्यशाला भित्र नयाँ हल्का स्टीलको घेरा संरचनाहरू आवश्यक थियो।

चयन गरिएको उत्पादन Q235B कोल्ड-फर्म्ड Z सेक्शन स्टील, Z120–Z140 थियो।

सदस्यहरूलाई व्यापक माध्यमिक प्रक्रिया बिना सभाको लागि तयार पठाइयो। Z आकारको ओभरल्यापिङ संरचनाले छानाको ढलानसँग मेल खायो र समतल र स्थिर घेरा प्रणाली कायम राख्न मद्दत गर्‍यो।

लाइटवेट सदस्यहरूले पनि अवस्थित कारखाना भित्र स्थापना कार्य छोटो पार्दै नवीकरण लागत नियन्त्रणमा राख्न मद्दत गरे।

Z खण्ड चयन गाइड

छानाको ढलान:

10° भन्दा माथिको छानाको ढलानहरूका लागि, ओभरल्यापिङ purlins आवश्यक हुँदा Z खण्डहरू रुचाइएको विकल्प हो। अपेक्षाकृत उथले ढलानहरूको लागि, संरचनात्मक डिजाइनको आधारमा C purlins लाई पनि विचार गर्न सकिन्छ।

सामग्री ग्रेड:

Q235B सामान्य हल्का purlin र घेरा अनुप्रयोगहरूको लागि उपयुक्त छ। ठूला स्प्यानहरू, उच्च हावा वा हिउँ भारहरू र थप माग गर्ने संरचनात्मक आवश्यकताहरूको लागि, Q355B उपयुक्त खण्ड आकार र पर्खाल मोटाईको साथ चयन गर्न सकिन्छ।

खण्ड आकार:

Z100–Z140 हल्का छत र भित्ताको माध्यमिक संरचनाहरूको लागि विचार गर्न सकिन्छ। Z160–Z200 धेरै मानक गोदाम र कार्यशाला purlin अनुप्रयोगहरूको लागि उपयुक्त छ। Z220–Z300 प्रयोग गर्न सकिन्छ जहाँ संरचनात्मक डिजाइनद्वारा ठूला खण्डहरू आवश्यक हुन्छन्।

पर्खाल मोटाई:

उपलब्ध दायरा 1.2-3.0 मिमी छ। अन्तिम मोटाई स्प्यान, purlin स्पेसिङ, हावा लोड, हिउँ भार, जडान अवस्था र संरचनात्मक गणना मात्र खण्ड आकार को सट्टा निर्धारण गर्नुपर्छ।

वातावरण:

सुख्खा, संलग्न इनडोर भवनहरूको लागि, प्राकृतिक कालो Z स्टीलले लागत-प्रभावी विकल्प प्रदान गर्न सक्छ। उच्च आर्द्रता वा संक्षेपण भएका कार्यशालाहरूमा, उपयुक्त रस्ट-निवारक कोटिंगलाई विचार गर्नुपर्छ।

बाहिरी भवनहरू, तटीय क्षेत्रहरू, वर्षा-उद्घाटन संरचनाहरू वा कृषि शेडहरूको लागि, प्राकृतिक कालो-स्टील संस्करण सिफारिस गरिएको छैन। एक जस्ती Z खण्ड वा अर्को क्षरण-सुरक्षित समाधान चयन गर्नुपर्छ।

कोल्ड-फर्म्ड जेड सेक्शन स्टील बनाम सी सेक्शन स्टील

छनोटले अन्ततः छतको ढलानको सट्टा संरचनात्मक डिजाइनलाई पछ्याउनु पर्छ। Z खण्डको ओभरल्यापिङ ज्यामिति यसको मुख्य व्यावहारिक फाइदा हो जहाँ निरन्तर purlin जडानहरू आवश्यक हुन्छ।

कारखाना गुणस्तर नियन्त्रण

Z purlins को लागि, आयामी स्थिरता विशेष गरी महत्त्वपूर्ण छ किनभने खण्डहरू मुख्य स्टील फ्रेम र छत प्यानलहरूसँग सही रूपमा जडान हुनुपर्छ।

क्वालिटी कन्ट्रोलले स्टिलको कोइल बन्नु अघि कभर गर्छ, त्यसपछि रोल बनाउँदा र काटिसकेपछि जाँच गरिन्छ। मुख्य निरीक्षण बिन्दुहरूमा सामग्री ग्रेड, खण्ड आयाम, पर्खाल मोटाई, सीधापन, घुमाउने, काट्ने लम्बाइ, किनारा अवस्था र पूर्व-पञ्च गरिएको प्वाल स्थिति समावेश छ।

अवशिष्ट विरूपण कम गर्न गठन पछि प्रोफाइलहरू सीधा हुन्छन्। ढुवानी गर्नु अघि, समाप्त सदस्यहरू दृश्यात्मक र आयामी रूपमा निरीक्षण गरिन्छ र त्यसपछि आकार र अर्डर आवश्यकताहरू अनुसार बन्डल गरिन्छ।

ब्याच अर्डरहरूको लागि, समान सामग्री ग्रेड, खण्ड विशिष्टता र प्रशोधन प्यारामिटरहरू राख्दा विभिन्न उत्पादन ब्याचहरू बीच स्थिरता कायम राख्न मद्दत गर्दछ।

FAQ

Q1: म Z खण्ड र C खण्ड स्टील बीच कसरी छनौट गर्छु?

मुख्य विचार छत र जडान व्यवस्था हो। Z खण्डहरू छानाहरूका लागि विशेष रूपमा उपयोगी छन् जहाँ छेउछाउका पर्लिनहरू ओभरल्याप गर्न र रिज मार्फत जारी राख्न आवश्यक छ, विशेष गरी ठूला छानाको ढलानहरूमा। C खण्डहरूमा व्यापक सामान्य प्रयोज्यता छ र संरचनात्मक डिजाइनमा निर्भर गर्दै छानाको ढलानहरूको लागि प्रयोग गर्न सकिन्छ।

Q2: कोल्ड-फर्म्ड Z खण्ड स्टील ट्विस्ट गर्न सजिलो छ?

राम्रोसँग निर्मित Z खण्डले लागू मानक आवश्यकताहरू भित्र घुमाउने र विकृति नियन्त्रण गर्न प्रगतिशील गठन, साइजिङ र सीधा पार्छ। चयन गरिएको सेक्शन साइज, पर्खाल मोटाई, स्प्यान र स्थापना विधिले पनि यसको प्रदर्शनलाई असर गर्छ।

Q3: के इनडोर Z purlin लाई पेन्ट गर्न आवश्यक छ?

महत्त्वपूर्ण संक्षेपण बिना सुख्खा, हावायुक्त इनडोर वातावरणको लागि, प्राकृतिक कालो-स्टील सतह अतिरिक्त कोटिंग बिना प्रयोग गर्न सकिन्छ यदि परियोजना आवश्यकताहरूले अनुमति दिन्छ। आर्द्र कार्यशालाहरू वा बारम्बार संक्षेपण भएका क्षेत्रहरूका लागि, एक रस्ट-निवारक कोटिंग सिफारिस गरिन्छ।

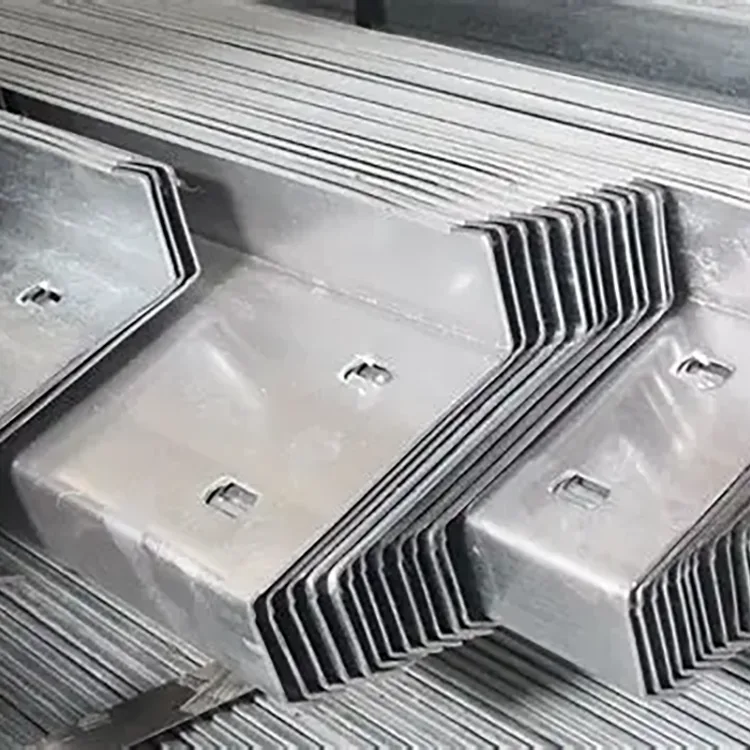

Q4: के Z खण्डहरू पूर्व-पञ्च गरिएको प्वालहरूसँग आपूर्ति गर्न सकिन्छ?

हो। प्रोफाइलहरू पठाउनु अघि बोल्ट प्वालहरू संरचनात्मक रेखाचित्र अनुसार पंच गर्न सकिन्छ। आवश्यक जडान विवरण अनुसार कुना कट र कोण अन्त कटहरू पनि उत्पादन गर्न सकिन्छ।

Q5: लम्बाइ अनुकूलित गर्न सकिन्छ?

हो। मानक आपूर्ति सामान्यतया 6-12 मिटर भित्र हुन्छ, जबकि गैर-मानक निश्चित लम्बाइहरू परियोजना रेखाचित्र र काट्ने आवश्यकताहरू अनुसार उत्पादन गर्न सकिन्छ।

Q6: प्राकृतिक कालो Z खण्ड स्टील बाहिर प्रयोग गर्न सकिन्छ?

यो प्रत्यक्ष बाहिरी एक्सपोजर, वर्षा, तटीय नुन स्प्रे वा संक्षारक वातावरणको लागि सिफारिस गरिएको छैन। यी अवस्थाहरूमा, जस्ती वा अन्यथा क्षरण-सुरक्षित Z खण्डहरू विचार गर्नुपर्छ।
