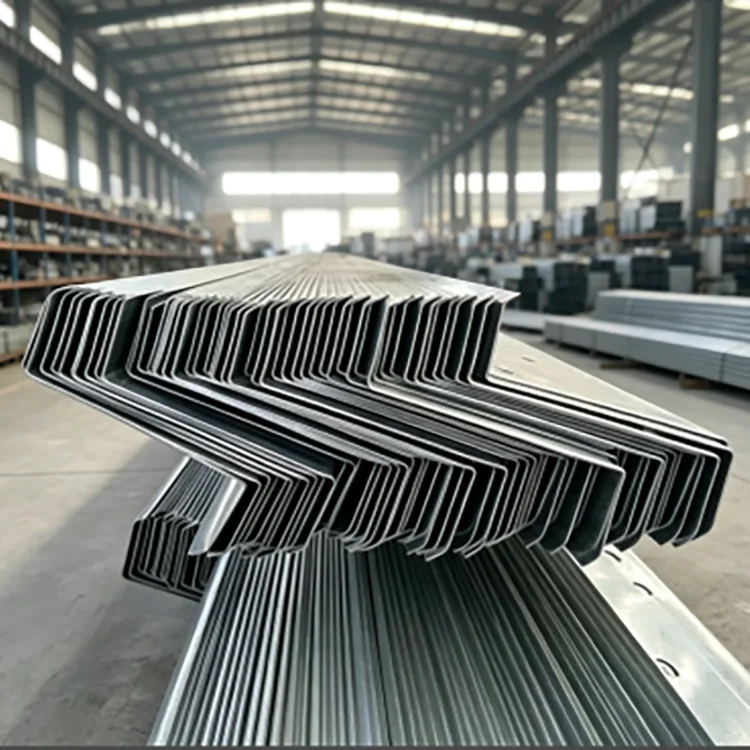

जस्ती Z Purlin

Galvanized Z purlin Q235B वा Q355B स्टिल स्ट्रिपबाट बनेको चिसो संरचनात्मक खण्ड हो। Z प्रोफाइल बनाउनको लागि स्ट्रिपले धेरै गठन गर्ने रोलहरू मार्फत जान्छ, त्यसपछि काट्ने, पंचिंग र कुना प्रशोधन। तयार सदस्यलाई पूर्ण खण्डको रूपमा अचार, फ्लक्स र हट-डिप ग्याल्भेनाइज गरिन्छ।

Z प्रोफाइल मुख्यतया ढलान भएको छतहरूमा प्रयोग गरिन्छ किनभने छेउछाउका सदस्यहरू तिनीहरूको छेउमा ओभरल्याप गर्न सक्छन्। यसले निरन्तर purlin रेखाहरूलाई समर्थन गर्दछ र परम्परागत C खण्डहरूको तुलनामा छुट्टै जोडहरू कम गर्न सक्छ। यो भित्ता फ्रेमिङ र अन्य हल्का इस्पात संरचनाहरूको लागि पनि प्रयोग गर्न सकिन्छ जब यसको ज्यामिति र लोड क्षमता डिजाइन अनुरूप हुन्छ।

निर्माण अनुक्रम महत्त्वपूर्ण छ: ग्याल्भेनाइजिंग चरणमा जस्ताको कोटिंग प्राप्त गर्न पूरा भएको Z खण्ड र यसको प्रशोधित क्षेत्रहरूलाई अनुमति दिँदै, ग्याल्भेनाइजिंग अघि गठन, काट्ने र पंचिंग पूरा गरिन्छ।

जहाँ Z खण्डले फरक पार्छ

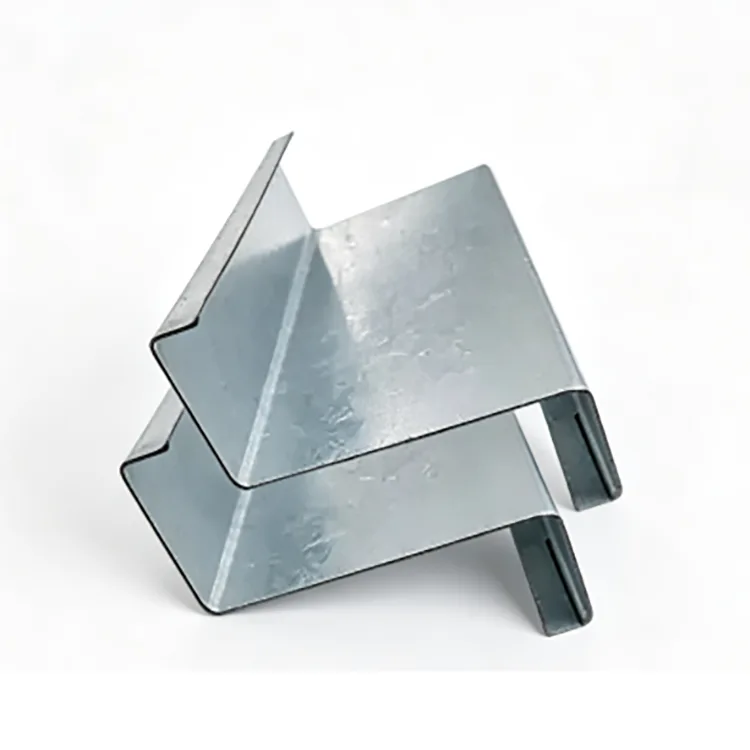

Z purlin को परिभाषित विशेषता छेउछाउका सदस्यहरू बीच ओभरल्याप हो।

ढलान भएको छतमा, छेउछाउको Z खण्डहरूको माथिल्लो र तल्लो फ्ल्याङ्गहरू ओभरल्याप हुन सक्छन्, जसले पर्लिन लाइनलाई छानाको संरचनामा जारी राख्न अनुमति दिन्छ। यसले प्रत्येक स्प्यानमा अलग-अलग सदस्यहरूको तुलनामा काट्ने र जडान कार्य कम गर्न सक्छ।

10° माथिको ढलान भएका छानाहरू सामान्यतया Z-सेक्शन ओभरल्यापको फाइदा लिनको लागि बढी उपयुक्त हुन्छन्। लगभग 8° तल, C purlin ले सरल व्यवस्था प्रस्ताव गर्न सक्छ।

Z purlins पनि भित्ता purlins रूपमा प्रयोग गर्न सकिन्छ। अन्तिम खण्डले संरचनात्मक रेखाचित्र र लोड गणना पालना गर्नुपर्छ।

निर्माण पछि ग्याल्भेनाइजिङ गरिन्छ

स्टिल स्ट्रिप पहिले समाप्त Z खण्डमा प्रशोधन गरिन्छ। सदस्यले ग्याल्भेनाइजिंग बाथमा प्रवेश गर्नु अघि काट्ने, छिर्न र कुनाको काम पूरा हुन्छ। त्यसपछि पूर्ण प्रोफाइल सफा गरिन्छ, फ्लक्स गरिन्छ र लगभग 450 डिग्री सेल्सियसमा पग्लिएको जस्तामा डुबाइन्छ।

स्टिल कोइल → लेभलिङ → कोल्ड रोल फोरमिङ → फिक्स्ड-लेन्थ कटिङ → पंचिङ र कुना कटिङ → स्ट्रेटनिङ र स्ट्रेस रिलिफ → डिग्रेजिङ र पिकलिंग → फ्लक्सिङ → ड्राइङ → हट-डिप गैल्भेनाइजिङ → कूलिङ र प्यासिभेशन → जस्ता कोटिंग इन्स्पेक्शन → उपस्थितिमा

यस अनुक्रमले बनाइएको कुना र जडान प्वालहरूलाई पूरा प्रोफाइलको साथ गैल्भेनाइज गर्न अनुमति दिन्छ।

मुख्य विनिर्देशहरू

जस्ता कोटिंग जंग वातावरण मिल्नुपर्छ

सामान्य भित्री बाहिरी एक्सपोजरको लागि, जस्तै सामान्य कारखानाको छाना र नुन स्प्रे वा रासायनिक ग्यासहरू बिना रुफटप PV संरचनाहरू, ≥85 μm एक सामान्य सुरु विनिर्देश हो।

पशुधन भवनहरू, आर्द्र कार्यशालाहरू र नदी किनारका संरचनाहरूको लागि, 120-180 μm ले उच्च कोटिंग स्तर प्रदान गर्दछ।

तटीय क्षेत्रहरू, बन्दरगाहहरू, रासायनिक प्लान्टहरू र फोहोर पानी वरपरका लागि, सिफारिस गरिएको दायरा 200-275 μm सम्म बढाउन सकिन्छ।

अन्तिम कोटिंग परियोजनाको जंग वातावरण र डिजाइन आवश्यकताहरु अनुसार पुष्टि गरिनु पर्छ।

Q235B वा Q355B?

साधारण कारखानाको छाना, छत फोटोभोल्टिक संरचना र कृषि भवनहरूको लागि, Q235B सामान्यतया पर्याप्त हुन्छ जब आवश्यक खण्ड र मोटाईले गणना गरिएको भारहरू पूरा गर्दछ।

Q355B ठूलो-स्प्यान purlins, भारी हिउँ क्षेत्र, बलियो-हावा क्षेत्रहरू र तटीय परियोजनाहरूको लागि उपयुक्त छ। आपूर्ति गरिएको परियोजना डेटाको आधारमा, Q355B ले तुलनात्मक अवस्थाहरूमा समान खण्डमा लगभग 30% उच्च लोड-असर क्षमता प्रदान गर्न सक्छ। यसले सानो खण्डलाई अनुमति दिन्छ वा कम स्टिल खपत संरचनात्मक गणनाद्वारा निर्धारण गर्नुपर्छ।

त्यसैले सामग्रीको ग्रेड संरचनात्मक आवश्यकता अनुसार चयन गर्नुपर्छ।

Z खण्ड र पर्खाल मोटाई चयन

खण्डको उचाइले purlin को समग्र ज्यामिति निर्धारण गर्दछ, जबकि पर्खाल मोटाईले लोड र विरूपण प्रतिरोधलाई असर गर्छ।

पर्खाल मोटाई को लागी:

1.2–1.4 mm सामान्यतया सानो-स्प्यान र लाइट-लोड एन्क्लोजर अनुप्रयोगहरूको लागि प्रयोग गरिन्छ।

1.5–2.0 mm कारखानाको छानाको पर्लिन र रूफटप फोटोभोल्टिक संरचनाहरूको लागि साझा दायरा हो।

2.2–3.0 मिमी बढी उपयुक्त छ जब छतमा ठूलो स्प्यान वा उच्च हिउँ, हावा वा संरचनात्मक भारहरू छन्।

खण्डको उचाइ र मोटाईलाई स्प्यान, पर्लिन स्पेसिङ, छतको भार र स्वीकार्य विचलनको साथमा चयन गर्नुपर्छ।

जहाँ Galvanized Z Purlin प्रयोग गरिन्छ

स्टिल फ्याक्ट्रीको छाना: खुला औद्योगिक भवनहरूका लागि छानाको पर्लिन र भित्ताको पर्लिनहरू।

रूफटप फोटोभोल्टिक प्रणालीहरू: विशेष गरी ढलान भएका छानाहरू जहाँ Z-सेक्शन ओभरल्यापले पर्लिन व्यवस्थालाई सरल बनाउन सक्छ।

तटीय भवनहरू: तटीय रेखाहरू र बन्दरगाहहरू नजिकै खुला छत र घेरा प्रणालीहरू, आवश्यक भएमा बढेको जस्ता कोटिंग प्रयोग गरेर।

पशुधन र कृषि संरचनाहरू: उच्च आर्द्रता शेडहरू, हरितगृहहरू र अन्य भवनहरू जहाँ संक्षेपणले स्टीलको क्षरणलाई गति दिन सक्छ।

आर्द्र औद्योगिक सुविधाहरू: कार्यशालाहरूको वरिपरि छत र पर्खाल फ्रेमिङ जहाँ साधारण कालो स्टिललाई थप जंग सुरक्षा चाहिन्छ।

बाहिरी लाइट-गेज स्टिल संरचनाहरू: नगरपालिका र अन्य खुला ढलान-छत संरचनाहरू।

के हट-डिप ग्याल्वनाइजिंग थप्छ

जस्ता कोटिंगले बाधा सुरक्षा र बलिदान सुरक्षा प्रदान गर्दछ। यसले स्टील सब्सट्रेटलाई नमी र अक्सिजनबाट अलग गर्दछ, जबकि जस्ताले स्थानीय कोटिंग क्षतिको सानो क्षेत्र वरिपरि इलेक्ट्रोकेमिकल सुरक्षा प्रदान गर्न सक्छ।

यो छत purlins को लागी उपयोगी छ किनभने स्थापित छत संरचना को पुन: रंगाई जमिन स्तर मा इस्पात को उपचार भन्दा धेरै गाह्रो छ।

हट-डिप ग्याल्भनाइजिङले बनेको सतहहरूमा जंग सुरक्षा प्रदान गर्दछ। यो काट्ने र वेल्डिंग पछि उचित जल निकासी, जडान डिजाइन वा साइट मर्मतको लागि विकल्प होइन।

तीन साझा खरीद तुलना

गैल्भेनाइज्ड जेड पर्लिन बनाम जस्ती सी पर्लिन

Z purlin विशेष गरी उपयोगी हुन्छ जब छेउछाउका सदस्यहरू ढलान भएको छतमा ओभरल्याप गर्न सक्छन्। C purlin प्रायः चापलूसी छत वा लेआउटहरूको लागि अधिक सुविधाजनक छ जहाँ ओभरल्यापले थोरै व्यावहारिक लाभ प्रदान गर्दछ।

Galvanized Z purlin बनाम चित्रित Z purlin

पेन्टले सतह सुरक्षा प्रदान गर्दछ, तर कुनाहरू, प्वालहरू, कटहरू र जडान बिन्दुहरू वरपरको क्षतिलाई विचार गर्न आवश्यक छ। हट-डिप ग्याल्भनाइजिंग पूरा प्रोफाइलमा लागू गरिन्छ र खुला इस्पातको लागि जंग सुरक्षा प्रदान गर्दछ। प्रायः उद्धृत गरिएको "5-10 गुणा लामो" जीवनलाई विश्वव्यापी नियमको रूपमा लिनु हुँदैन किनभने रंगको प्रदर्शन कोटिंग प्रणाली, तयारी र एक्सपोजरमा धेरै निर्भर हुन्छ।

हट-डिप गैल्भेनाइज्ड जेड पर्लिन बनाम इलेक्ट्रोगल्भेनाइज्ड जेड पर्लिन

इलेक्ट्रोगैल्भेनाइज्ड कोटिंग्स सामान्यतया हट-डिप गैल्भेनाइज्ड कोटिंग्स भन्दा धेरै पातलो हुन्छ। लामो-समय बाहिरी एक्सपोजरको लागि, तातो-डुबकी ग्याल्वनाइजिंग सामान्यतया निर्दिष्ट गरिन्छ जब पर्याप्त जस्ता सुरक्षा आवश्यक हुन्छ।

के खरीददारहरूले अर्डर गर्नु अघि जाँच गर्नुपर्छ

इन्जिनियर गरिएको छत परियोजनाको लागि, अर्डरले "Z purlin" भन्दा बढी पहिचान गर्नुपर्छ।

खण्ड: Z100–Z300 वा रेखाचित्र-विशेष प्रोफाइल।

पर्खाल मोटाई: 1.2-3.0 मिमी।

स्टील ग्रेड: Q235B वा Q355B।

जस्ता कोटिंग: एक्सपोजर अनुसार ≥85 μm, 120-180 μm वा 200-275 μm।

लम्बाइ: मानक वा निश्चित गैर-मानक लम्बाइ।

पंचिंग: रेखाचित्र अनुसार प्वाल व्यास, स्पेसिङ र स्थान।

सतह: तातो-डिप गठन र निर्माण पछि जस्ती।

Q355B / Z200 / 2.0 mm / 200 μm जस्ता / निश्चित लम्बाइ / प्रि-पञ्चेड जस्ता स्पष्ट स्पेसिफिकेशन निर्मातालाई "गैल्भेनाइज्ड Z स्टिल" को लागि सामान्य अनुरोध भन्दा उद्धृत गर्न र उत्पादन गर्न सजिलो छ।

जडान र साइट प्रशोधन

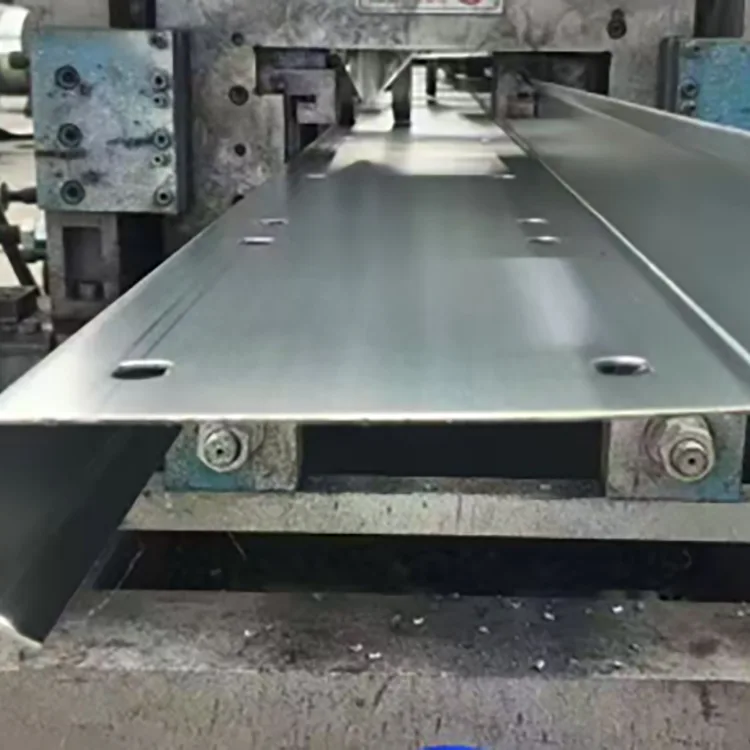

ग्याल्भेनाइज गर्नु अघि मुख्य काटन र पंचिंग प्राथमिकता पूरा गर्नुपर्छ। यदि साइटमा अतिरिक्त ड्रिलिंग वा काटन अपरिहार्य छ भने, खुला स्टिल सफा गरी उपयुक्त जस्ता युक्त मर्मत कोटिंग संग उपचार गर्नुपर्छ।

वेल्डिङले वेल्डको वरिपरि जस्ता हटाउँछ। वेल्डिङ पछि, क्षेत्र सफा र मर्मत गर्नुपर्छ। जहाँ संरचनात्मक डिजाइनले अनुमति दिन्छ, बोल्ट जडानहरू ग्याल्भेनाइज्ड purlins मा व्यवस्थापन गर्न सजिलो छ।

उत्पादन र गुणस्तर नियन्त्रण

उत्पादन नियन्त्रण इस्पात पट्टी संग सुरु हुन्छ। आउने कुण्डलीलाई रोल बनाउनु अघि ग्रेड, मोटाई र सतह अवस्थाको लागि जाँच गरिन्छ।

गठन गर्दा, आयामी जाँचहरू खण्डको उचाइ, फ्ल्यान्ज ज्यामिति, पर्खाल मोटाई, सीधापन र घुमाउनेमा केन्द्रित हुन्छन्। स्वीकृत रेखाचित्र विरुद्ध पंचिंग जाँच गरिन्छ।

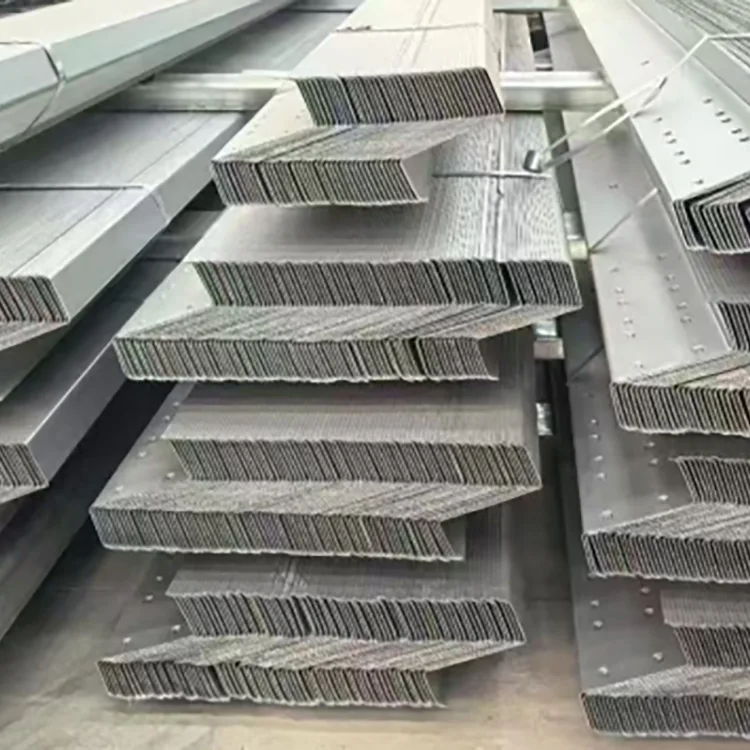

ग्याल्भेनाइजेसन पछि, कोटिंग कभरेज, मोटाई, उपस्थिति र दोषहरू जस्तै खाली क्षेत्रहरू, पिलिङ्ग वा अत्यधिक जिंक निर्माणको लागि जाँच गरिन्छ। निश्चित-लम्बाइ शुद्धता र समग्र सीधापन पनि प्याक गर्नु अघि जाँच गरिन्छ।

परियोजना चयन सन्दर्भ

भित्री ठाडो कारखानाको छाना वा रूफटप PV: Q235B, Z160–Z200, 1.5–2.0 mm, ≥85 μm।

पशुधन, आर्द्र कार्यशाला वा नदी किनार परियोजना: Q235B वा Q355B, 120–180 μm।

तटीय वा बन्दरगाह परियोजना: Q355B, 200–275 μm, संरचनात्मक भारका लागि पर्खालको मोटाई चयन गरिएको।

भारी हावा वा हिउँ भएको ठूलो-स्प्यान छत: Q355B, ठूलो Z खण्ड र 2.2–3.0 मिमी पर्खाल मोटाई आवश्यक भएमा।

सुख्खा इनडोर छत: अकोटेड चिसो-गठित Z purlin एक अधिक किफायती विकल्प हुन सक्छ।

FAQ

Q1। Z purlins ओभरल्याप हुँदा जस्ता कोटिंग क्षतिग्रस्त हुनेछ?

सामान्य बोल्ट ओभरल्यापले ठूलो क्षेत्रको पिलिङ गराउनु हुँदैन जब गैल्भेनाइज्ड कोटिंगमा राम्रो आसंजन हुन्छ। सानो मेकानिकल क्षति जस्ता-समृद्ध मरम्मत रंग संग मर्मत गर्न सकिन्छ।

Q2। जस्ती Z purlins वेल्डेड गर्न सकिन्छ?

हो, तर वेल्ड वरिपरि जस्ता कोटिंग गर्मी द्वारा क्षतिग्रस्त हुनेछ। वेल्डिङ पछि वेल्डेड क्षेत्र सफा र मर्मत गर्नुपर्छ। बोल्ट जडानहरू सामान्यतया प्राथमिकता दिइन्छ जहाँ व्यावहारिक हुन्छ।

Q3। के Z purlin छतका लागि मात्र उपयुक्त छ?

होइन। यसलाई पर्लिनको रूपमा पनि प्रयोग गर्न सकिन्छ। यद्यपि, C purlins प्राय: पर्खाल प्रणालीहरूको लागि अधिक सुविधाजनक हुन्छ किनभने Z-सेक्शन ओभरल्याप ठाडो भित्ता फ्रेमिङमा कम उपयोगी हुन्छ।

Q4। के ग्याल्भेनाइज्ड Z purlin 25-वर्षको रूफटप PV परियोजनाको लागि प्रयोग गर्न सकिन्छ?

यो लामो-जीवन PV संरचनाहरूको लागि निर्दिष्ट गर्न सकिन्छ, तर जस्ता कोटिंग वास्तविक वातावरणसँग मेल खानुपर्छ। अन्तरदेशीय र तटीय परियोजनाहरूले स्वचालित रूपमा समान कोटिंग मोटाई प्रयोग गर्नु हुँदैन।

Q5। म कसरी Z purlin को पहिचान गर्न सक्छु जुन गठन हुनु अघि जस्ती थियो?

जस्ता कोटिंगको निरन्तर क्र्याकिंग वा पिलिङको लागि बनाइएको कुनाहरू जाँच गर्नुहोस्। खरीदको लागि, निर्माताको प्रक्रिया पुष्टि गर्नुहोस् र हट-डिप ग्याल्भेनाइजिंग अघि Z खण्ड गठन र पंच गर्न आवश्यक छ।

Q6। के निर्माताले पूर्व-पञ्च गरिएको Z purlins आपूर्ति गर्न सक्छ?

हो। प्वाल आकार, स्पेसिङ र स्थिति संरचनात्मक रेखाचित्र अनुसार उत्पादन गर्न सकिन्छ। ग्याल्भेनाइजिंग अघि पंचिंग पूरा गर्नाले पनि प्रशोधित क्षेत्रहरूलाई ग्याल्भेनाइजिंग चरणमा जिंक प्राप्त गर्न अनुमति दिन्छ।

Q7। तट नजिक कुन जस्ता कोटिंग प्रयोग गर्नुपर्छ?

बलियो तटीय एक्सपोजरको लागि, 200-275 μm कोटिंगलाई शुरुवात आवश्यकताको रूपमा निर्दिष्ट गर्न सकिन्छ। अन्तिम कोटिंग परियोजनाको जंग अवस्था र लागू विनिर्देशहरू अनुसार निर्धारण गरिनुपर्छ।

Q8। के मोटो Z purlin सधैं राम्रो हुन्छ?

होइन। बाक्लो पर्खालले स्टिलको खपत र लागत बढाउँछ। सही मोटाई स्प्यान, स्पेसिङ, हावा र हिउँ भार, खण्ड उचाइ र संरचनात्मक गणनामा निर्भर गर्दछ।
