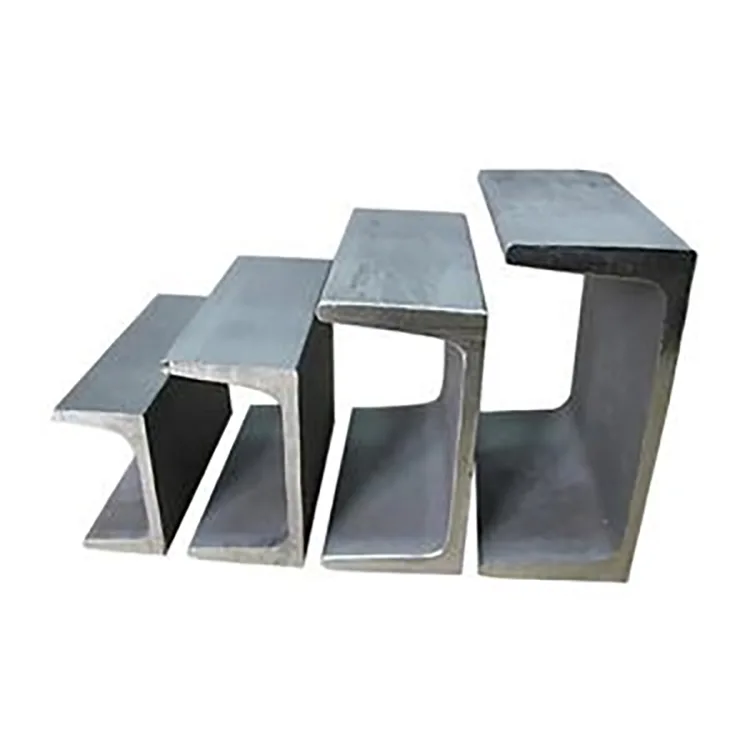

हट-डिप ग्याल्भेनाइज्ड स्टिल च्यानल एउटा हट-रोल्ड U-आकारको स्टिल खण्ड हो जसमा वेब र दुईवटा फ्ल्याङ्गहरू छन्। सूचीबद्ध आकारहरूमा 6#, 8#, 10#, 12#, 14#a र 16#a, Q235B र Q355B उपलब्ध छन्। च्यानल प्रशोधन गरिन्छ र त्यसपछि बाहिरी र क्षरण-प्रवण अनुप्रयोगहरूको लागि हट-डिप गैल्भेनाइज्ड हुन्छ।
खुला U-आकारको खण्डले कोष्ठक, बोल्ट, ब्रेसेस र उपकरण समर्थनहरूको लागि व्यावहारिक जडान सतह प्रदान गर्दछ। जस्ती कोटिंगले वायुमण्डलीय क्षरणबाट स्टीलको सतहलाई बचाउँछ।
| च्यानल आकार | वेब × फ्ल्यान्ज × वेब मोटाई (मिमी) | सैद्धान्तिक तौल (किग्रा/मि) | मानक लम्बाइ |
| ६# | ६० × ३७ × ४.८ | 6.928 | ६ मि./९ मि./१२ मि |
| ८# | ८० × ४३ × ५.० | 8.045 | ६ मि./९ मि./१२ मि |
| १०# | १०० × ४८ × ५.३ | 10.007 | ६ मि./९ मि./१२ मि |
| १२# | १२० × ५३ × ५.५ | 12.059 | ६ मि./९ मि./१२ मि |
| 14#a | १४० × ५८ × ६.० | 14.535 | ६ मि./९ मि./१२ मि |
| 16#a | १६० × ६३ × ६.५ | 17.241 | ६ मि./९ मि./१२ मि |
अन्य a/b च्यानल खण्डहरू रेखाचित्र र परियोजना आवश्यकताहरू अनुसार आपूर्ति गर्न सकिन्छ। निश्चित-लम्बाइ काटन, पंचिंग, ड्रिलिंग, झुकाउने र अन्य सहमत प्रशोधन उपलब्ध छन्।
Q235Bसामान्यतया समर्थन फ्रेम, उपकरण समर्थन, गोदाम संरचना, रेल र सामान्य इस्पात निर्माण को लागी प्रयोग गरिन्छ।
Q355Bउच्च सामग्री बल प्रदान गर्दछ र भारी भार, ठूला स्प्यान र अधिक मांग संरचनात्मक अनुप्रयोगहरूको लागि निर्दिष्ट गर्न सकिन्छ।
सामग्रीको ग्रेड र च्यानलको साइज स्प्यान, लोड, समर्थन स्पेसिङ र संरचनात्मक गणनाको साथमा चयन गरिनुपर्छ।
| आवश्यकता | कोटिंग मोटाई |
| औसत जस्ता कोटिंग | ≥85 μm |
| स्थानीय न्यूनतम | ≥65 μm |
| अन्त काट्नुहोस् | ≥45 μm |
| भारी-जंग विकल्प | ≥100 μm |
तटीय, रासायनिक वा अन्य अत्यधिक संक्षारक वातावरणको लागि, एक मोटो जस्ता कोटिंग परियोजना आवश्यकताहरु अनुसार निर्दिष्ट गर्न सकिन्छ।
खरिदको लागि, कोटिंग आवश्यकताहरू स्टिल ग्रेड, च्यानल साइज र लम्बाइको साथमा उल्लेख गर्नुपर्छ, उदाहरणका लागि:Q355B / 12# / तातो डिप जस्ती / औसत जस्ता ≥85 μm / 6 m.
च्यानल पहिले उत्पादन गरिन्छ र आवश्यक काटन र मेकानिकल प्रशोधन पछि जस्ती।
हट-रोल्ड च्यानल स्टील → साइजिङ र स्ट्रेटनिङ → कटिङ/प्रोसेसिङ → डिग्रेजिङ → पिकलिंग → फ्लक्सिङ → ड्राइङ → हट-डिप ग्याल्भेनाइजिङ → कूलिङ → प्यासिभेसन → जस्ता कोटिंग निरीक्षण → अन्तिम निरीक्षण → प्याकिङ।
जस्ता स्नान सामान्यतया लगभग 450 डिग्री सेल्सियस मा राखिएको छ। जस्ता कोटिंग तयार स्टील सतह र पग्लिएको जस्ता बीच प्रतिक्रिया मार्फत बनाउँछ।
| आवेदन | सामान्य प्रयोग |
| इस्पात भवनहरू | समर्थन फ्रेम, प्लेटफर्म र माध्यमिक संरचना |
| पर्दा पर्खालहरू | मुख्य र माध्यमिक समर्थन सदस्यहरू |
| सौर्य उर्जा | ग्राउन्ड PV समर्थन, आधार र उपकरण फ्रेम |
| नगरपालिकाको काम | गार्डेल आधारहरू, बत्ती समर्थन र बाहिरी संरचनाहरू |
| शक्ति र संचार | केबल समर्थन, कोष्ठक र उपकरण फ्रेम |
| कृषि | ग्रीनहाउस फ्रेम र उपकरण समर्थन गर्दछ |
| औद्योगिक बिरुवाहरु | उपकरण र्याक, फोहोर पानी समर्थन र बाहिरी संरचना |
| गोदामहरू | संरचनात्मक फ्रेमहरू, प्लेटफार्महरू र समर्थन प्रणालीहरू |
फिक्स्ड-लम्बाइ काट्ने, छिद्रण र ड्रिलिंग सामान्यतया ग्याल्भेनाइज गर्नु अघि पूरा गर्न सकिन्छ ताकि प्रशोधित सदस्यले निर्माण पछि जिंक सुरक्षा प्राप्त गर्दछ।
यदि डिलिवरी पछि ग्याल्भेनाइज्ड च्यानल काटिएको वा ड्रिल गरिएको छ भने, खुला स्टिललाई सफा गरी उपयुक्त जस्ता युक्त कोटिंगको साथ मर्मत गर्नुपर्छ। वेल्डिङले तातो क्षेत्रबाट जस्ता पनि हटाउँछ र वेल्डिङ पछि जस्ता-समृद्ध मर्मत आवश्यक पर्दछ।
निरीक्षणले निम्न वस्तुहरू कभर गर्न सक्छ:
सामाग्री प्रमाणपत्र र galvanizing निरीक्षण रेकर्ड परियोजना आदेश को लागी आपूर्ति गर्न सकिन्छ। आवश्यक पर्दा तेस्रो-पक्ष निरीक्षणको पनि व्यवस्था गर्न सकिन्छ।

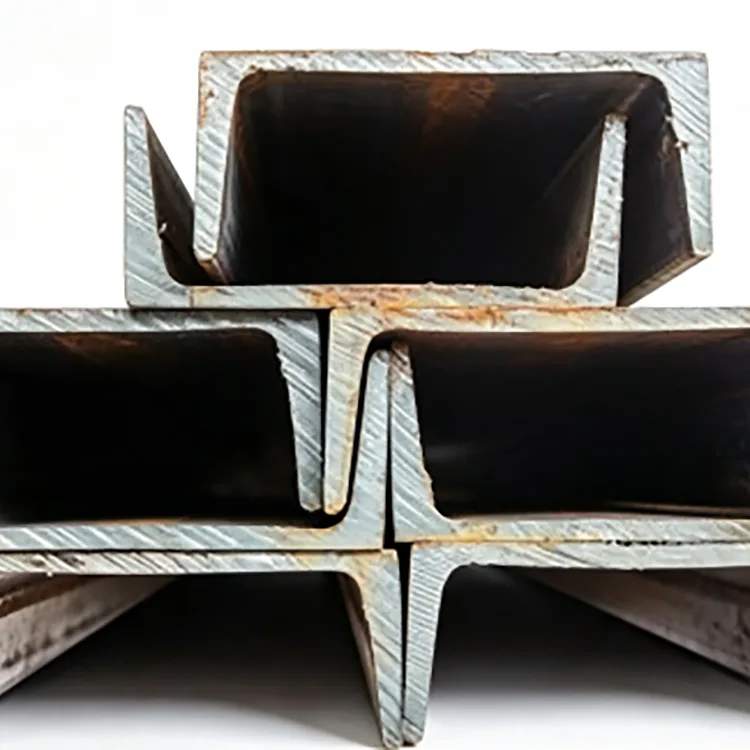

कालो च्यानल स्टिलमा जस्ता क्षरण-संरक्षण तह हुँदैन र सामान्यतया बाहिरी प्रयोगको लागि पेन्टिङ वा अर्को सुरक्षात्मक कोटिंग चाहिन्छ। हट-डिप गैल्भेनाइज्ड च्यानल स्टिलले कारखाना प्रशोधन गर्दा यसको जस्ता कोटिंग प्राप्त गर्दछ, डेलिभरी पछि छुट्टै पूर्ण-सतह चित्रकारी प्रक्रियाको आवश्यकतालाई हटाउँदै।
ड्राई इनडोर संरचनाहरूको लागि, परियोजना विशिष्टता द्वारा अनुमति दिएमा कालो च्यानल पर्याप्त हुन सक्छ। बाहिरी वा आर्द्रता-उद्घाटन संरचनाहरूको लागि, आवश्यक क्षरण-संरक्षण प्रणाली संरचनात्मक खण्डको साथ निर्दिष्ट गरिनु पर्छ।
अनुकूलन अर्डरहरूले रेखाचित्र अनुसार निश्चित-लम्बाइ काटन, पंचिंग, ड्रिलिंग, झुकाउने, बेभलिंग, ग्राइन्डिङ र अन्य प्रशोधन समावेश गर्न सक्छ।

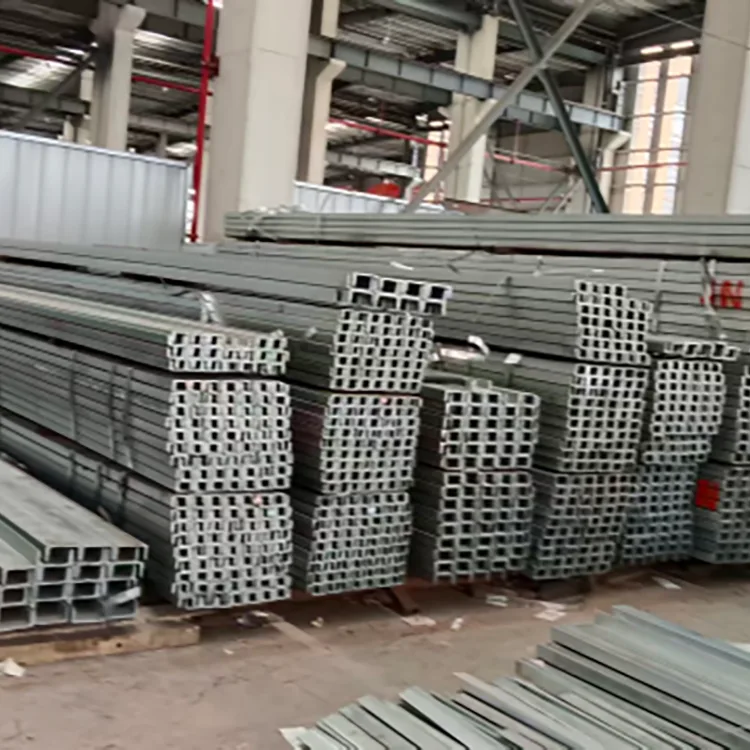

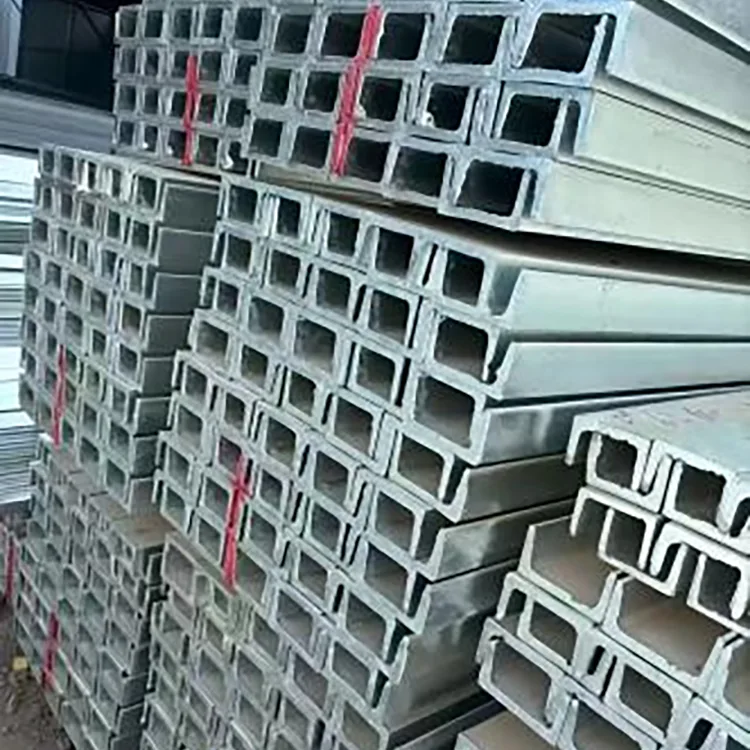

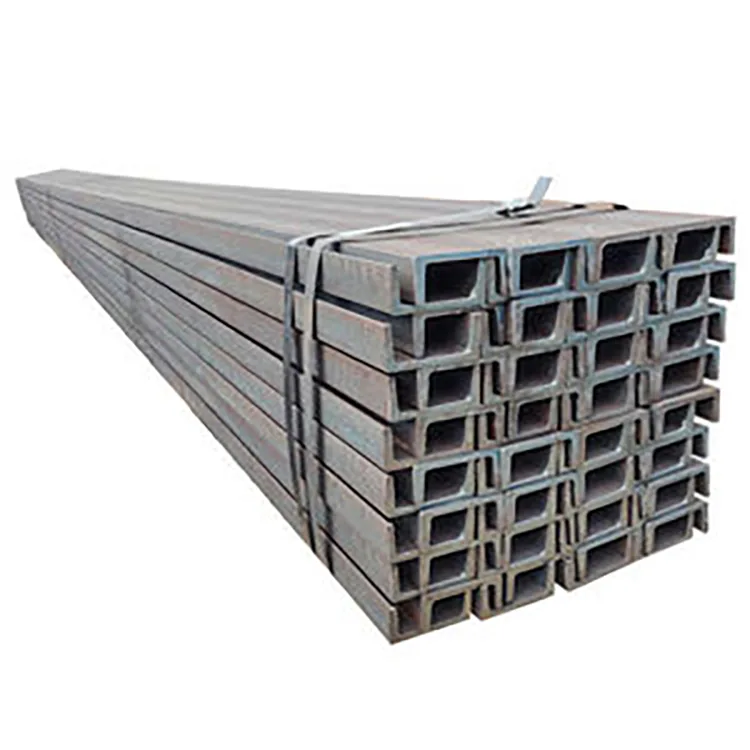

निर्यात आदेशहरूको लागि, च्यानल स्टील बन्डल गर्न सकिन्छ र समुद्री यातायातको लागि प्रबलित गर्न सकिन्छ। ह्यान्डलिंग क्षति र सेतो-रस्ट जोखिम कम गर्न ढुवानी र भण्डारणको समयमा नमी-प्रतिरोधी सुरक्षा प्रयोग गर्न सकिन्छ।
Rongheng टियांजिन Daqiuzhuang बाट स्टिल उत्पादनहरू आपूर्ति गर्दछ र निश्चित-लम्बाइ काट्ने र परियोजना-विशेष निर्माण संग मानक च्यानल आकार संयोजन गर्न सक्नुहुन्छ।
सामान्य सूचीबद्ध आकारहरू 6#, 8#, 10#, 12#, 14#a र 16#a हुन्। अन्य a/b खण्डहरू रेखाचित्र र आवश्यकताहरू अनुसार छलफल गर्न सकिन्छ।
मानक लम्बाइ 6 मिटर, 9 मिटर र 12 मिटर हो। निश्चित लम्बाइहरू अर्डर आवश्यकताहरू अनुसार आपूर्ति गर्न सकिन्छ।
Q235B सामान्यतया परम्परागत संरचनात्मक निर्माणको लागि प्रयोग गरिन्छ। Q355B मा उच्च सामग्री बल छ र संरचनात्मक गणनालाई उच्च-शक्ति ग्रेड चाहिने ठाउँमा प्रयोग गरिन्छ।
मानक आवश्यकता ≥85 μm को औसत जस्ता कोटिंगको रूपमा निर्दिष्ट गर्न सकिन्छ, स्थानीय न्यूनतम ≥65 μm र कट-एन्ड कोटिंग ≥45 μm संग। ≥100 μm को कोटिंग्स भारी क्षरण जोखिमको लागि निर्दिष्ट गर्न सकिन्छ।
हो। रेखाचित्र अनुसार ग्याल्भेनाइज गर्नु अघि निश्चित-लम्बाइ काटन, पंचिंग र ड्रिलिङ व्यवस्थित गर्न सकिन्छ। ग्याल्भेनाइजिङ पछि काट्ने वा वेल्डिङले प्रभावित क्षेत्रमा जिंक-रिच मर्मत आवश्यक पर्दछ।
हो। यो एप्लिकेसनहरूको लागि उद्देश्य हो जहाँ इस्पात नमी वा वायुमण्डलीय क्षरणको लागि खुला छ। जस्ता कोटिंग आवश्यकता वास्तविक वातावरण अनुसार चयन गर्नुपर्छ।
हो। सूचीबद्ध अनुप्रयोगहरूमा ग्राउन्ड-माउन्ट गरिएको PV समर्थनहरू, आधारहरू र उपकरण फ्रेमहरू समावेश छन्। च्यानल साइज, स्टिल ग्रेड र जस्ता कोटिंग परियोजनाको संरचनात्मक र वातावरणीय आवश्यकताहरु अनुसार निर्दिष्ट गरिनु पर्छ।
सामग्री प्रमाणपत्र, गैल्भेनाइजिंग निरीक्षण रेकर्ड र अन्य सहमत गुणस्तर कागजातहरू आपूर्ति गर्न सकिन्छ। तेस्रो-पक्ष निरीक्षण पनि आवश्यक हुँदा समन्वय गर्न सकिन्छ।
