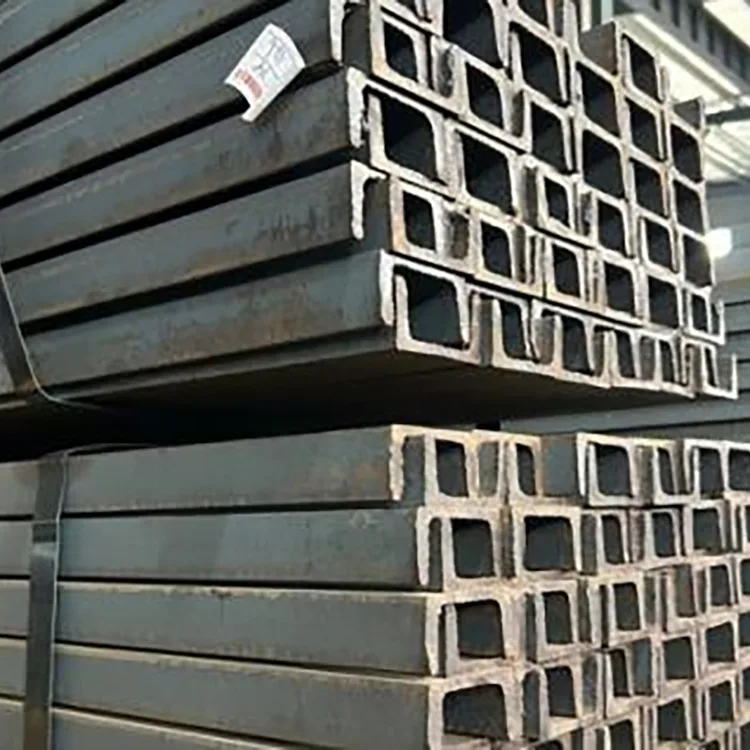

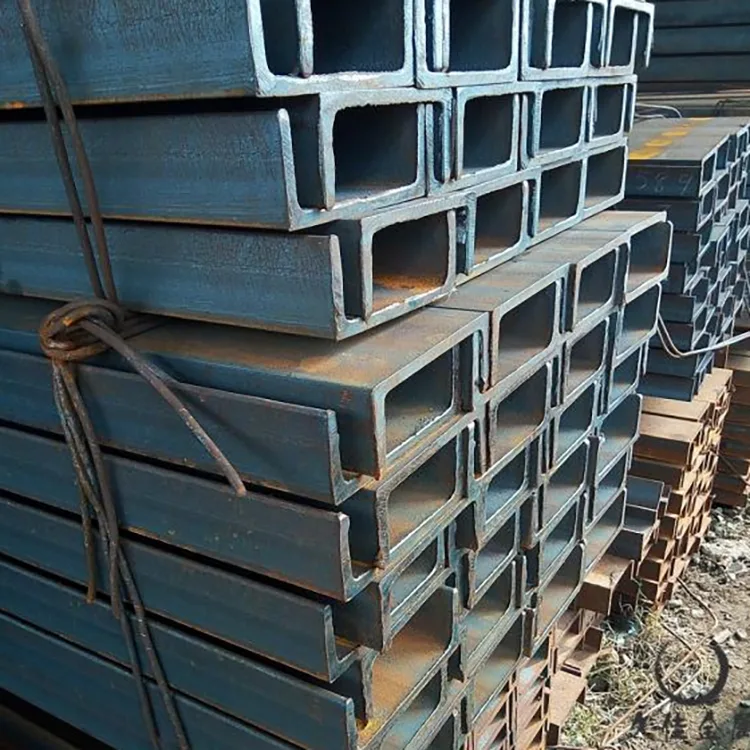

हट-रोल्ड स्टिल च्यानल एउटा खुला संरचनात्मक स्टिल खण्ड हो जसमा वेब र दुईवटा फ्ल्याङ्गहरू U प्रोफाइल बनाउँछन्। यो फ्ल्याट स्ट्रिप झुकाउने वा छुट्टै प्लेटहरू वेल्डिङ गर्नुको सट्टा तातो रोलिङ स्टील बिलेटहरूद्वारा उत्पादन गरिन्छ।

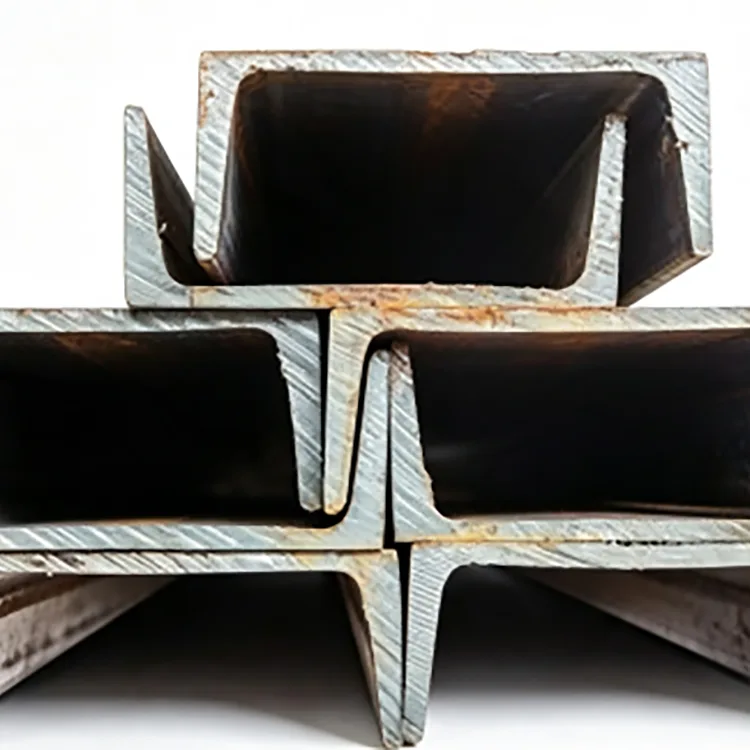

घुमाइएको U-आकारको खण्डले प्लेटहरू, कोष्ठकहरू र अन्य कम्पोनेन्टहरू जडान गर्न संरचनात्मक गहिराइ र फ्ल्याङ्गहरूका लागि वेब प्रदान गर्दछ। यो सामान्यतया संरचनात्मक समर्थनहरू, उपकरण आधारहरू, फ्रेमहरू, कोष्ठकहरू र बनावटी स्टिलवर्कको लागि प्रयोग गरिन्छ।
Rongheng ले Q235B र Q355B हट-रोल्ड स्टिल च्यानल 5# देखि 40# सम्म नियमित खण्डहरूमा, 6 मिटर, 9 मिटर र 12 मिटरको मानक लम्बाइमा आपूर्ति गर्दछ। अनुकूलन काटन र सहमति निर्माण परियोजना आदेश लागि उपलब्ध छन्।
| साइज | उचाइ (मिमी) | खुट्टा चौडाइ (मिमी) | वेब मोटाई (मिमी) | वजन (kg/m) | ग्रेड | लम्बाइ (m) |
|---|---|---|---|---|---|---|
| ५# | 50 | 37 | 4.5 | 5.44 | Q235B / Q355B | ६/९/१२ |
| ८# | 80 | 43 | 5.0 | 8.04 | Q235B / Q355B | ६/९/१२ |
| १०# | 100 | 48 | 5.3 | 10.00 | Q235B / Q355B | ६/९/१२ |
| १२# | 120 | 53 | 5.5 | 12.06 | Q235B / Q355B | ६/९/१२ |
| 14# | 140 | 58 | 6.0 | 14.53 | Q235B / Q355B | ६/९/१२ |
| १६# | 160 | 63 | 6.5 | 17.24 | Q235B / Q355B | ६/९/१२ |
| २०# | 200 | 73 | 7.0 | 22.63 | Q235B / Q355B | ६/९/१२ |
| २५# | 250 | 78 | 7.5 | 27.41 | Q235B / Q355B | ६/९/१२ |
नियमित आपूर्ति दायरा 5#–40# लाई कभर गर्दछ। अन्य खण्डहरू परियोजना-विशेष आवश्यकताहरूको लागि छलफल गर्न सकिन्छ।
Q235Bसामान्यतया सामान्य संरचनात्मक निर्माण, उपकरण समर्थन, रेलिंग, फ्रेम र अन्य परम्परागत स्टीलवर्कको लागि प्रयोग गरिन्छ।
Q355Bउच्च निर्दिष्ट उपज बल प्रदान गर्दछ र जहाँ संरचनात्मक डिजाइनलाई भारी समर्थन र माग गर्ने उपकरण वा पूर्वाधार अनुप्रयोगहरू सहित ठूलो सामग्री बल चाहिन्छ चयन गर्न सकिन्छ।
स्टिल ग्रेड च्यानल आकार र संरचनात्मक लोड संगै चयन गरिनु पर्छ। उच्च-शक्ति ग्रेडले सानो आकारको खण्डलाई संरचनात्मक रूपमा पर्याप्त बनाउँदैन।
च्यानल तातो रोलिङ मार्फत सीधा गठन गरिएको छ:
स्टील बिलेट → हीटिंग → रफ रोलिंग → मध्यवर्ती रोलिंग → फिनिशिंग रोलिंग → साइजिंग → सीधा → काट्ने → निरीक्षण → बन्डलिङ
बिलेटले क्रमशः वेब, फ्ल्यान्ज चौडाइ र समग्र खण्ड आयामहरू स्थापना गर्ने रोलहरूको शृङ्खला मार्फत जान्छ। रोलिङ पछि, च्यानल आयाम, सीधा र सतह अवस्थाको लागि जाँच गरिन्छ।
खण्डलाई आकार वा तौलबाट मात्र नभई वास्तविक संरचनात्मक आवश्यकताबाट चयन गरिनुपर्छ।
खरिदका लागि, संरचनात्मक रेखाचित्र वा स्टिल तालिकामा देखाइएको सहि खण्ड नम्बर सामान्य विवरण जस्तै "हेभी च्यानल स्टील" भन्दा राम्रो हुन्छ।
हट रोल्ड च्यानल र चिसो बनाइएको च्यानल विभिन्न प्रक्रियाहरू द्वारा उत्पादन गरिन्छ र केवल नाममात्र उचाइ द्वारा चयन गर्नु हुँदैन।
| वस्तु | हट रोल्ड च्यानल | चिसो बनाइएको च्यानल |
|---|---|---|
| उत्पादन | तातो स्टील बिलेटबाट रोल गरिएको | इस्पात पट्टी झुकाएर गठन |
| सामान्य प्रयोग | संरचनात्मक र भारी निर्माण | हल्का फ्रेमिङ र पातलो खण्डहरू |
| खण्ड | घुमाइएको U-आकारको खण्ड | चिसो-बेन्ट प्रोफाइल |
खण्ड ज्यामिति, मोटाई र गणना गरिएको संरचनात्मक क्षमतालाई अर्को प्रकारको लागि प्रतिस्थापन गर्नु अघि जाँच गर्नुपर्छ।
हट-रोल्ड स्टिल च्यानल र I बीम दुवै संरचनात्मक खण्डहरू हुन्, तर तिनीहरूले विभिन्न खण्ड आवश्यकताहरू पूरा गर्छन्।
एक I बीम सामान्यतया बीम अनुप्रयोगहरूको लागि चयन गरिन्छ जहाँ यसको I आकारको खण्ड आवश्यक हुन्छ। एक च्यानल प्राय: समर्थनहरू, उपकरण आधारहरू, कोष्ठकहरू र निर्मित फ्रेमहरूको लागि सुविधाजनक हुन्छ किनभने कम्पोनेन्टहरू यसको वेब र फ्ल्याङ्गहरूमा जडान गर्न सकिन्छ।
निर्दिष्ट संरचनात्मक खण्डले अर्को खण्ड सजिलै उपलब्ध भएकोले परिवर्तन गर्नुको सट्टा परियोजना रेखाचित्रलाई पछ्याउनु पर्छ।
यो निर्माण, औद्योगिक निर्माण, मेसिनरी समर्थन र पूर्वाधार परियोजनाहरूमा प्रयोग गरिन्छ।
यसलाई मानक सीधा लम्बाइको रूपमा आपूर्ति गर्न सकिन्छ वा परियोजना रेखाचित्र अनुसार प्रशोधन गर्न सकिन्छ।
दोहोरिने निर्माणको लागि, पूर्व-कट र मेशिन खण्डहरूले स्थापना साइटमा तयारी कार्यलाई कम गर्न सक्छ।
मानक उत्पादन कालो हट-रोल्ड अवस्थामा मिल स्केलको साथ र क्षरण-संरक्षण कोटिंग बिना आपूर्ति गरिन्छ। एप्लिकेसनको आधारमा, निर्मित स्टील पछि पेन्ट गर्न सकिन्छ, पाउडर लेपित वा हट-डिप जस्ती।
जब हट-डिप ग्याल्भेनाइजिंग आवश्यक हुन्छ, मुख्य काटन र ड्रिलिंग कार्य सामान्यतया ग्याल्भेनाइज गर्नु अघि पूरा गरिनु पर्छ ताकि समाप्त कम्पोनेन्टले निर्दिष्ट सतह उपचार प्राप्त गर्दछ।
गुणस्तर निरीक्षणले स्टील ग्रेड, खण्ड आयाम, सीधापन, सतह अवस्था र ट्रेसबिलिटी कभर गर्दछ।
गाढा मिल स्केल हट-रोल्ड स्टीलको सामान्य विशेषता हो र सक्रिय रातो-खैरो क्षरण वा अस्वीकार्य सतह दोषहरूबाट छुट्याउनुपर्दछ।
सामाग्री प्रमाणपत्र र सहमत निरीक्षण रेकर्ड परियोजना आदेश संग आपूर्ति गर्न सकिन्छ। अनुबंध द्वारा आवश्यक पर्दा तेस्रो-पक्ष निरीक्षण पनि व्यवस्थित गर्न सकिन्छ।
कालो तातो-रोल्ड सतह एक क्षरण-संरक्षण प्रणाली होइन।
सुख्खा इनडोर अनुप्रयोगहरूको लागि, उपचार नगरिएको च्यानल प्रयोग गर्न सकिन्छ जहाँ परियोजना विशिष्टताले अनुमति दिन्छ। बाहिरी र आर्द्र वातावरणलाई उपयुक्त सुरक्षात्मक कोटिंग प्रणाली चाहिन्छ।
लामो-समय जंग सुरक्षा आवश्यक हुँदा हट-डिप ग्याल्वनाइजिंग प्रयोग गर्न सकिन्छ। अन्तिम उपचार सञ्चालन वातावरण र निर्माण अनुक्रम अनुसार चयन गर्नुपर्छ।
औद्योगिक कारखाना निर्माणको लागि, 10#, 12# र 16# Q235B हट-रोल्ड स्टिल च्यानल संरचनात्मक समर्थन, छत-सम्बन्धित सदस्यहरू र पर्खाल सुदृढीकरणको लागि आपूर्ति गरिएको छ। आपूर्ति गरिएको परियोजना रेकर्डलाई निर्माणको लागि एकरूप आयाम र सीधा सामग्री चाहिन्छ।
मेसिनरी निर्माणको लागि, 20# र 25# च्यानल खण्डहरू उपकरण आधारहरू, कन्वेयर समर्थनहरू र बनावटी फ्रेमहरूका लागि प्रयोग गर्न सकिन्छ जहाँ संरचनात्मक डिजाइनलाई ठूलो खण्ड चाहिन्छ।
Rongheng को आपूर्ति श्रृंखला Tianjin Daqiuzhuang मा आधारित छ, संरचनात्मक इस्पात आपूर्ति, प्रशोधन र क्षेत्रीय रसद पहुँच प्रदान गर्दछ।
Q235B र Q355B हट-रोल्ड स्टिल च्यानल 5#–40# बाट मानक 6 मिटर, 9 मिटर र 12 मिटर लम्बाइका नियमित खण्डहरूमा उपलब्ध छन्। अनुकूलन काटन र सहमति निर्माण परियोजना आदेश को लागी समन्वय गर्न सकिन्छ।

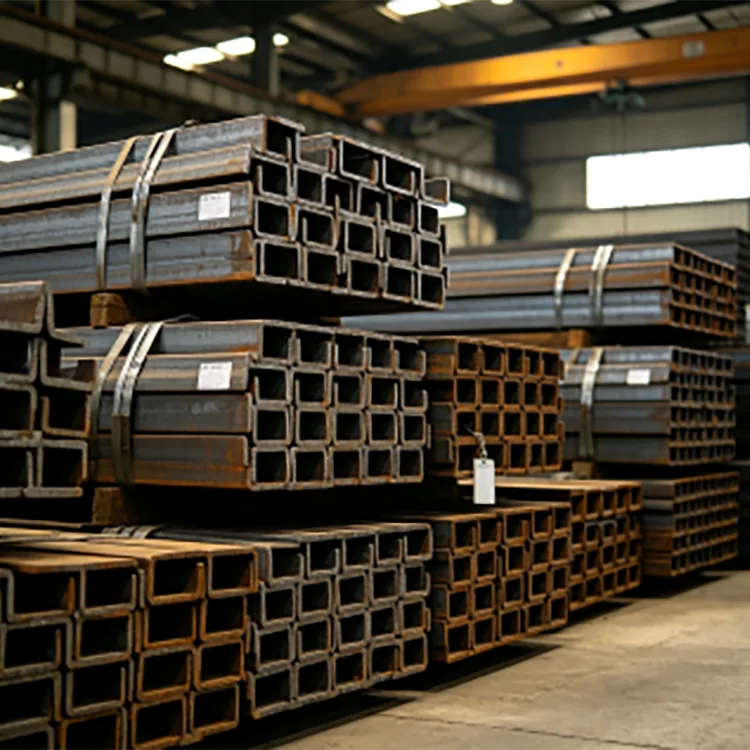

निर्यात ढुवानीका लागि, च्यानल स्टील बन्डल गर्न सकिन्छ र कन्टेनर लोडिङ र लामो दूरीको यातायातको लागि तयार गर्न सकिन्छ। सामग्री प्रमाणपत्र र निरीक्षण रेकर्ड खरिद सम्झौता अनुसार आपूर्ति गर्न सकिन्छ।
चिनियाँ राष्ट्रिय मानकले कभर गरेको स्टिल खण्डहरूका लागि, GB/T 706-2016 सेप्टेम्बर 2026 को रूपमा हालको रहन्छ। GB/T 706-2026 जारी गरिएको छ र डिसेम्बर 1, 2026 मा लागू हुनेछ, 2016 संस्करणलाई बदलेर।
नयाँ मानक लागू हुनु अघि राखिएको अर्डरहरूको लागि, लागू संस्करण खरिद सम्झौता र परियोजना कागजातहरूमा पुष्टि हुनुपर्छ।
यो संरचनात्मक समर्थनहरू, उपकरण आधारहरू, कारखाना फ्रेमहरू, गोदाम घटकहरू, मेसिनरी संरचनाहरू, नगरपालिकाको स्टिलवर्क र बनावटी इस्पात सभाहरूको लागि प्रयोग गरिन्छ।
हट रोल्ड च्यानल रोलिंग मार्फत तातो बिलेटबाट उत्पादन गरिन्छ, जबकि चिसो बनाइएको च्यानल स्टील स्ट्रिप झुकाएर उत्पादन गरिन्छ। तिनीहरूसँग फरक खण्ड विशेषताहरू छन् र संरचनात्मक आवश्यकताहरू जाँच नगरी प्रतिस्थापन गर्नु हुँदैन।
नम्बर Q355B मा उच्च निर्दिष्ट शक्ति छ, तर आवश्यक ग्रेड संरचनात्मक डिजाइन मा निर्भर गर्दछ। उच्च-शक्ति सामग्रीले स्वचालित रूपमा सानो आकारको च्यानल उपयुक्त बनाउँदैन।
नियमित आपूर्ति दायरा 5#–40# लाई कभर गर्दछ। सूचीबद्ध साझा खण्डहरूमा 5#, 8#, 10#, 12#, 14#, 16#, 20# र 25# समावेश छन्।
मानक लम्बाइ 6 मिटर, 9 मिटर र 12 मिटर हो। अनुकूलन काटन परियोजना आवश्यकताहरु को लागी व्यवस्थित गर्न सकिन्छ।
हो। निश्चित-लम्बाइ काटन, ड्रिलिंग, पंचिंग, बेभलिङ, ग्राइंडिङ र अन्य सहमत निर्माणलाई रेखाचित्र अनुसार व्यवस्थित गर्न सकिन्छ।
हो। बाहिरी वा आर्द्र सेवाको लागि जंग सुरक्षा आवश्यक पर्दा च्यानल स्टिललाई पहिले निर्माण गर्न सकिन्छ र त्यसपछि हट-डिप गैल्भेनाइज्ड गर्न सकिन्छ।
होइन। गाढा मिल स्केल तातो रोलिङको सामान्य परिणाम हो। यो रातो-खैरो जंग, दरार, laminations र अन्य अस्वीकार्य सतह दोष देखि अलग हुनुपर्छ।
खण्ड स्प्यान, लोड, समर्थन अवस्था, लोड दिशा र स्वीकार्य विक्षेपन अनुसार चयन गरिनु पर्छ। संरचनात्मक रेखाचित्र वा इस्पात तालिका खरीदको लागि सबैभन्दा भरपर्दो आधार हो।
हो। यो उपयुक्त सौर्य समर्थन फ्रेमहरू, उपकरण आधारहरू र सहायक संरचनाहरूको लागि प्रयोग गर्न सकिन्छ जहाँ च्यानल खण्डले परियोजना डिजाइन पूरा गर्दछ।
यी ठूला खण्डहरू भारी निर्माणको लागि प्रयोग गर्न सकिन्छ, तर अन्तिम छनौट उपकरणको वजन, समर्थन बिन्दुहरू, कम्पन र संरचनात्मक आवश्यकताहरूमा निर्भर गर्दछ।
निर्यात आदेशका लागि अन्तर्राष्ट्रिय ग्रेडहरू छलफल गर्न सकिन्छ। रासायनिक संरचना, मेकानिकल गुणहरू र प्रमाणीकरण आवश्यकताहरू उत्पादन अघि पुष्टि गरिनु पर्छ।
सामग्री प्रमाणपत्र, निरीक्षण अभिलेख र अन्य सहमत गुणस्तर कागजातहरू अर्डर अनुसार आपूर्ति गर्न सकिन्छ। आवश्यक पर्दा तेस्रो-पक्ष निरीक्षणको पनि व्यवस्था गर्न सकिन्छ।
